OEM/ODM Toegelaten Trillingslijst het Testen Materiaal voor Optische Instrumenten
Productdetails
| sinus kracht: | 12 maanden | Snelheid: | Klantverzoek |
|---|---|---|---|
| trilling richting: | ABS + PC | Sollicitatie: | Laboratorium |
| Frequentie: | Standaard exportverpakking | Stroom: | L/C, D/A, D/P, T/T |
| Markeren |
OEM Trillingslijst het Testen Materiaal,ODM Trillingslijst het Testen Materiaal,3500hz trilling het Testen Materiaal |
||
Productbeschrijving

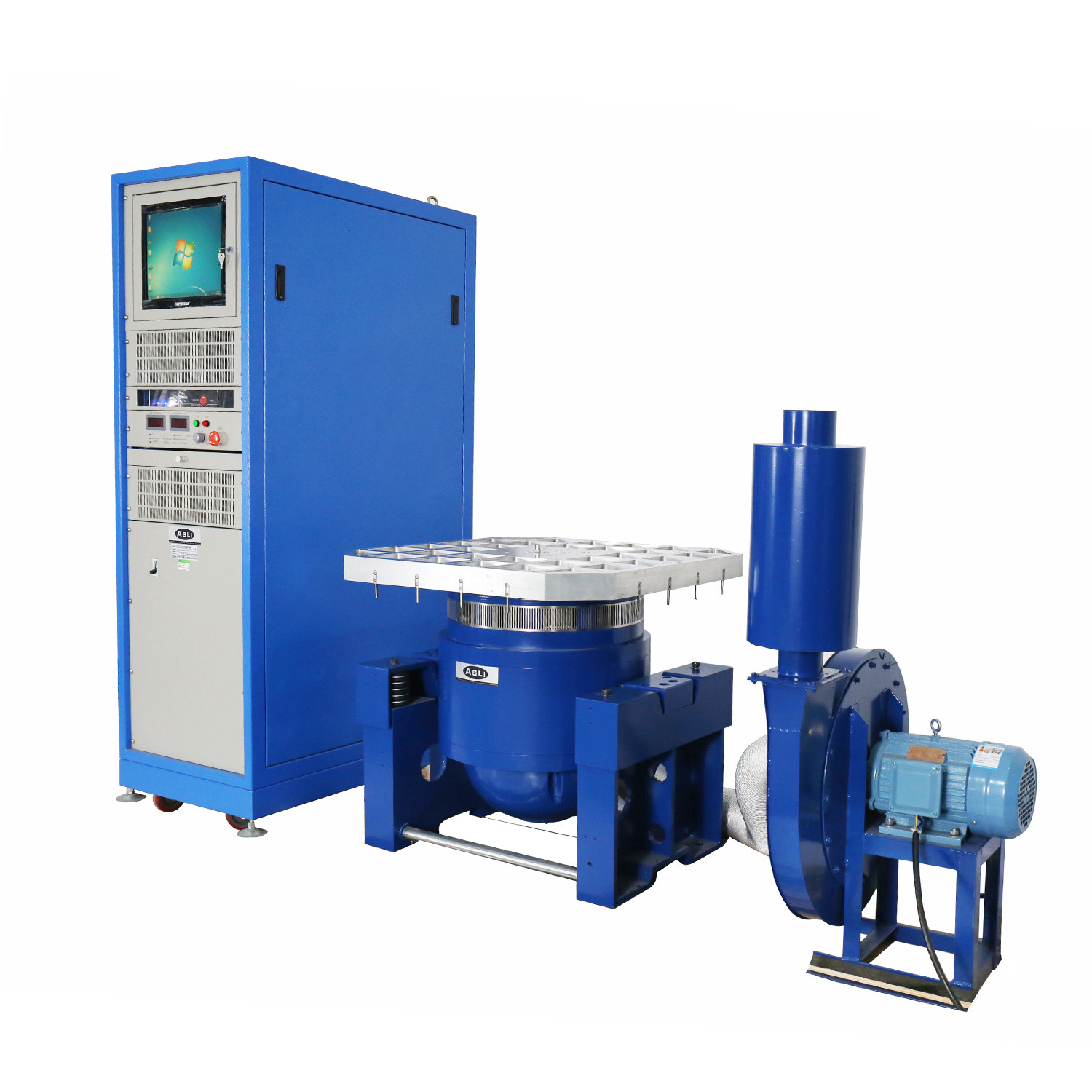

Dit elektrodynamische trillingsmeetsysteem is ontworpen voor precisietesten van optische instrumenten en andere gevoelige apparatuur. Het levert betrouwbare sinus-, willekeurige en schoktrillingstesten over een breed frequentiebereik, voldoet aan de MIL-Std-810F en MIL-Std-810G normen voor laboratoriumtoepassingen.
- Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee magnetische circuits, lage magnetische fluxlekkage, compacte structuur en rationeel ontwerp.
- Rocker arm rollagers rechte en importgerichte composietlichaam stijfheid oriëntatie, excentrieke belastingscapaciteit.
- Trunnion isolatie fundering speciaal voor hormoongebruik, de installatie van mobiel gemak.
- Geavanceerde technologie beweegt rond het systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
- Nieuw kanaalontwerp en verbeterd koelingseffect.
- Statische stijfheid, dynamische stijfheid van de kleine ballon van het lager, verhoging van de capaciteit van de trillingstafel, verbetering van de laagfrequente prestaties.
- Nominale Kracht: Sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N
- Frequentiebereik: 3Hz tot 3500Hz — vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
- Veegfrequentiemodus: Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Veegfrequentie Aantallen: 1 tot 32767
- Veegfrequentietijd: Vaste frequentie / enkele 1–3600 minuten; veegfrequentiecurves kunnen worden weergegeven
- Max. Acceleratie: 1000 m/s² (ongeladen)
- Max. Snelheid: 1,6 m/s
- Max. Verplaatsing: 25 mm p-p (ongeladen), dubbele piek
- Impact Verplaatsing: 25 mm
- Gewicht van de Beweegbare Spoel: 3,5 kg
- Trillingsrichtingen: Verticaal
- Trillingsgolf: Sinus, willekeurig, schok
- Diameter van de Beweegbare Spoel: Φ150 mm
- Afmetingen Trillingssysteem: B750 × H599 × D680 mm
- Gewicht Trillingssysteem: 490 kg
Wij zijn een fabrikant van Elektrodynamische Hoogfrequente Trillingsshaker serieproducten. Onze systemen maken gebruik van geavanceerde moderne technologieën, waaronder "dubbel magnetisch circuit structuur", "zelfgenererende skelet actiecirkels", "Airborne Support", "rollagers en lineaire geleiding" en "trunnion isolatie". Deze systemen kunnen X, Y, Z drie-assige sinusvormige trillingstesten en breedbandige willekeurige trillingstesten voltooien, evenals klassieke (half-sinus, trapeziumvormige, zaagtandgolf) puls- en schokrespons spectrumtesten.
Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (kg) | Beweegbare Spoel (kg) | Afmetingen Beweegbare Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldsterkte en vermindert fluxlekkage. Een speciale ontmagnetiseringsstructuur kan de fluxlekkage verminderen tot minder dan 1 mT.
- U-vormige veer, rollen en lineaire lagers bieden sterke weerstand tegen afbuigende belasting.
- Luchtveren worden gebruikt voor trillingsisolatie. Het trillingssysteem werkt stabiel, zelfs met zware belasting — er is geen speciale fundering nodig.
- Beschermingsapparaten zijn voorzien voor oververhitting, overbelasting, overstroom, overspanning en overmatige verplaatsing van de trillingstester. Elektrische netwerkbeveiligingsapparaten omvatten overspanning, onderspanning en faseverlies. Aandrijfvermogenbeveiliging omvat stroombegrenzing, soft-start, overtemperatuur, kortsluiting en modulefoutbeveiliging.
- Kan sinus-, willekeurige en impactomgevingstesten voltooien.
- Dit systeem heeft minimale vereisten voor spanningsfluctuatie — ≤±10% is acceptabel.
- Dit systeem heeft minimale vereisten voor aardingsweerstand — ≤4Ω is acceptabel.
- Hoge betrouwbaarheid, vooral geschikt voor langdurig gebruik.
- Binnen een kleine laadbrug om hogere acceleratie en werkfrequentie te realiseren, waardoor de laadcapaciteit en prestaties van de gehele machinebrug worden verbeterd.

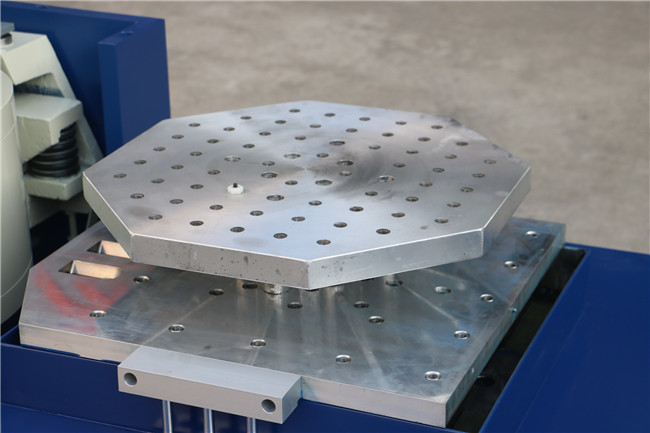

- Horizontale brug en trillingsbrug zijn integraal type, met perfecte structuur en gemak om te installeren en aan te passen.
- Statische drukkanaal, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid. Ingebouwde oliepomp, goede structuur en eenvoudig te bedienen.
| Model | Brug Afmetingen (mm) | Frequentiebereik (Hz) | Gewicht van Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
VT verticale uitgebreide brug en gespecificeerde klemmen zijn met precisie berekend en zorgvuldig ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens een perfecte structuur, hoogwaardig materiaal en vakmanschap.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Brug Afmetingen |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Brug) | 220 | 350 | Φ1200 |
Als u vragen heeft over de Elektrodynamische Hoogfrequente Mechanische Testmachine Trillingsmoeheidstester, neem dan gerust contact met ons op.neem contact met ons op.
