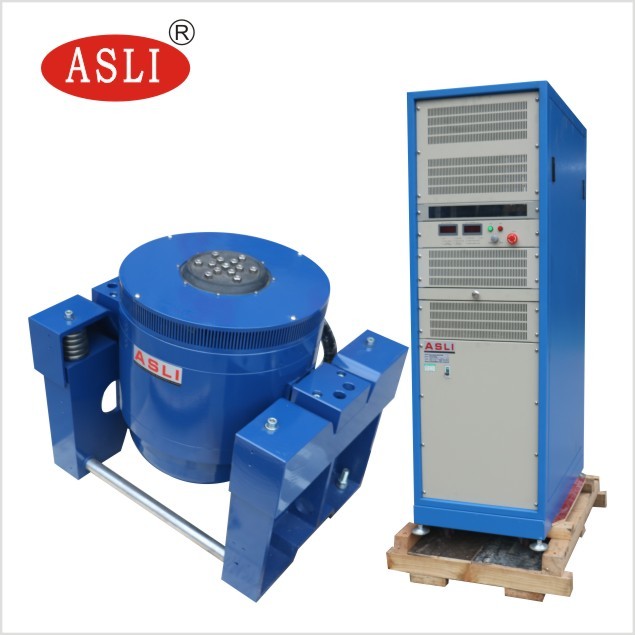

JIS D1601 Laboratorium Vibratietest Systeem 380V voor Auto-onderdelen

Wij zijn een fabrikant van elektrodynamische High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester serie producten.Onze systemen gebruiken geavanceerde moderne technologieën, inclusief een dubbele magnetische circuitstructuur.Deze systemen kunnen X, Y, C, D, E, F, G, H, H, H, I, O, I, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O.Z drieassige sinusvormige trillingen en willekeurige breedbandtrillingen, evenals klassieke pulstesten (half sinus, trapezoïdale, zaagtandgolf) en schokresponsspectrumtests.

Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, huishoudelijke apparaten en andere gebieden.

1. Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
2. Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
3. Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
4. Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
5. Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
6. Nieuw kanaalontwerp verbetert het koeleffect.
7. De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de trillingstafelcapaciteit en verbeteren de prestaties bij lage frequentie.

1. Nominale kracht:Sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N
2. Frequentiebereik:3 Hz tot 3500 Hz; vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
3. De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
4. Frequentie van het schuiven:1 tot en met 32767
5. Frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
6. Max. versnelling:1000 m/s2 (zonder belasting)
7. Max. snelheid:1.6 m/s
8. Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
9. Verplaatsing bij inslag:25 mm
10. Gewicht van de bewegende spoel:3.5 kg
11. Vibratierichting:Verticaal
12. Vibratiegolf:Sineus, willekeurig, schok
13. Diameter van de bewegende spoel:Φ150 mm
14. Dimensie van het trillingssysteem:W750 × H599 × D680 mm
15. Gewicht van het trillingssysteem:490 kg

1. Een dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldintensiteit en vermindert het fluxlekken.
2. U-type veer, rollen en lineair lager bieden een sterke weerstand tegen afbuigende belasting.
3. Het trillingssysteem werkt zelfs bij zware belastingen gestaag en er is geen speciale fundering nodig.
4. Er zijn beschermingsinrichtingen voor oververwarming, overbelasting, overstroom, overspanning en oververplaatsing van de trillingstest.onderspanningBescherming van de aandrijvingspotentie omvat de bescherming tegen stroombeperking, zachte start, overtemperatuur, korte stroom en modulefout.
5. Kan sinus, willekeurige en impact tests uitvoeren.
6. Dit systeem heeft minimale eisen voor spanningsschommelingen ¥ ≤ ± 10% is aanvaardbaar.
7. Dit systeem heeft minimale eisen aan de aardingsweerstand.
8. Hoge betrouwbaarheid, met name geschikt voor langdurig gebruik.

1. Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.

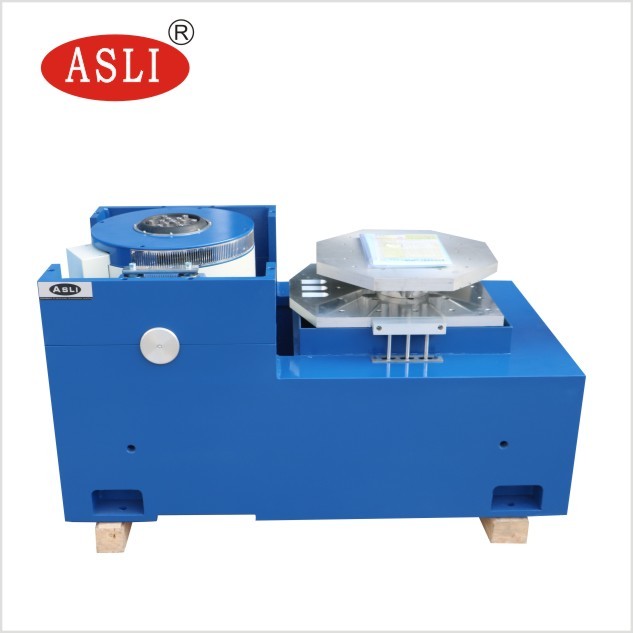

2. De horizontale bank en de trillingsbank zijn een integraal type, met een perfecte structuur en een gemakkelijke installatie en aanpassing.
3. Statische drukbaan, V-vormig, hellingsbestendige en vooringenomen belastingsbestendige, ingebouwde oliepomp, goede structuur en eenvoudige bediening.

VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens een perfecte structuur,materiaal van hoge kwaliteit, en vakmanschap.

Vragen:

V1: Wat is een elektrodynamische trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ondervinden tijdens transport, werking of service.Het wordt veel gebruikt voor betrouwbaarheid, duurzaamheid en kwalificatietests.

V2: Welke producten kunnen worden getest?
RE: Kan worden gebruikt voor elektronische onderdelen, auto-onderdelen, batterijen, luchtvaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur,en andere producten waarvoor trillingsonderzoek vereist is.

V3: Welke trillingsonderzoeken kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige trillingen, schoktesten, resonantiezoekingen, frequentiescoating en andere programmeerbare trillingen testen.

V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie.Gelieve uw gewenste frequentiebereik te verstrekken zodat we een geschikt model kunnen aanbevelen.

V5: Hoe kies ik het juiste shakermodel?
RE: De belangrijkste factoren zijn:

• Maximaal monstergewicht
• Afmetingen van het monster
• Vereiste trillingsrichting
• Frequentiebereik
• Maximale versnelling
• Verplaatsing
• Vereiste trillingstestnorm

Op basis van deze parameters kunnen wij een geschikt shakersysteem aanbevelen.

V6: Kan de shaker zowel verticaal als horizontaal trillen?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testinstallatie, een horizontale testinstallatie of beide.

K7: Kan het willekeurige trillingsonderzoek uitvoeren?
RE: Ja. Een geschikte trillingsregelaar kan worden geconfigureerd voor willekeurige trillingsonderzoek, inclusief PSD-gebaseerde testprofielen.

V8: Kan het schoktesten uitvoeren?
RE: Ja, op voorwaarde dat het geselecteerde shakersysteem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.

Een elektrodynamische trillingsshaker biedt verschillende voordelen voor het testen van hoge frequentie trillingen:

• Breed frequentiebereik: geschikt voor zowel laagfrequente als hoogfrequente trillingstests, met name voor elektronische en automobielcomponenten.
• Hoge controle nauwkeurigheid: frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden gecontroleerd.
• Snelle reactie: het elektrodynamische aandrijfsysteem reageert snel op besturingssignalen, waardoor het geschikt is voor het uitvoeren van schommelproeven.
• Stabiele trillingsopbrengst: de gesloten schakelregeling zorgt ervoor dat de trillingsniveaus gedurende de hele test stabiel blijven.
• Programmeerbare tests: Testparameters zoals frequentiebereik, sweeprate, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
• Geschikt voor hoogfrequente testen: Vooral geschikt voor PCB/PCBA, automobielelektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
• Hoge automatisering: Testprogramma's kunnen automatisch worden opgeslagen en uitgevoerd, waardoor de testefficiëntie en herhaalbaarheid worden verbeterd.
