3KN trillingslijst het Testen Materiaal, SGS Elektromagnetische Schudbeker

Tabel voor hoge versnelling van elektromagnetische trillingen voor de veiligheidstests van lithiumbatterijen

De elektromagnetische trillingstafel wordt veel gebruikt in defensie, luchtvaart, ruimtevaart, communicatie, elektronica, automotive, huishoudelijke apparatuur en andere industrieën.Deze apparatuur is ontworpen om fouten vroegtijdig te detecteren.Het heeft een breed toepassingsbereik, opmerkelijke testeffecten, een hoge mate van sterkte en een hoge mate van verlichting.Het is een essentieel instrument voor kwaliteitsborging en productvalidering..

Het systeem ondersteunt sinusgolf, FM, sweep, programmeerbaar, frequentiemultiplier, logaritme, maximale versnelling, amplitude modulatie en tijdregeling.Het is voorzien van een full-functionele computer controle met eenvoudige vaste versnelling en vaste amplitude instellingenDe apparatuur heeft gedurende 3 maanden continu een foutloze werking ondergaan, wat een stabiele prestatie en betrouwbare kwaliteit heeft aangetoond.

Technische parameters

Sinusoïdale stuwkracht	300 kgf
Willekeurige stuwkracht	300 kgf rms
Schokdrijfkracht	600 kgf
Frequentiebereik	5 ‰ 3500 Hz
Voortdurende verplaatsing	25.4 mm
Maximale snelheid	1.6 m/s
Versterkeruitgang	3.5 kVA
Signal/geluidsverhouding	> 65 dB
IF-winst	≥ 80
Totale harmonische vervorming (bij nominale uitgang)	Minder dan 0,5% bij gelijkstroom (0,1 Hz) tot 500 Hz; minder dan 1,0% bij 500 Hz tot 5000 Hz
Frequentiereactie van de vermogenversterker	DC (0,1 Hz) tot 4500 Hz: ±3 dB
Gemiddelde tijd tussen het falen (MTBF)	> 35.000 uur

Productkenmerken

• Flexibel ophangsysteem en rechte lijngids zorgen voor een sterke draagkracht, uitstekende geleidingsprestaties en hoge stabiliteit.
• De centrale airbag biedt een hoge statische stijfheid, een lage dynamische stijfheid, een sterke draagkracht en uitstekende dynamische prestaties.
• Een snelle zelfonderzoekdiagnose en ketenbescherming zorgen voor een hoge veiligheid en betrouwbaarheid.
• De airbag isoleert en dempt, waardoor er geen speciale fundering meer nodig is, de trillingsgolven perfect weergeeft en de trillingsoverdracht vermindert.
• Voor verschillende toepassingen zijn horizontale en verticale uitbreidingsplatformen beschikbaar.
• Compatibel met alle soorten trillingsregulators voor eenvoudige bediening.

Foto's van producten

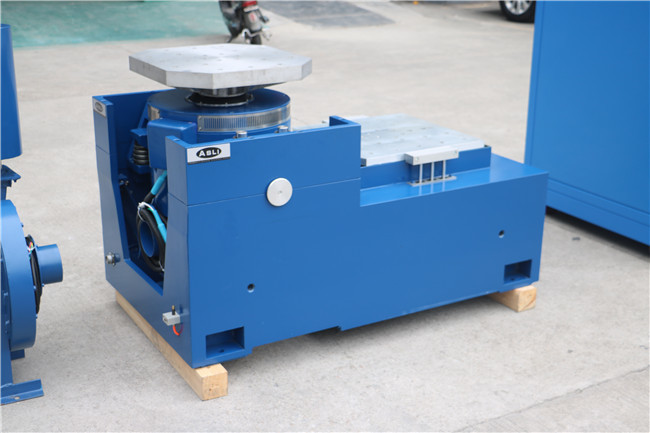

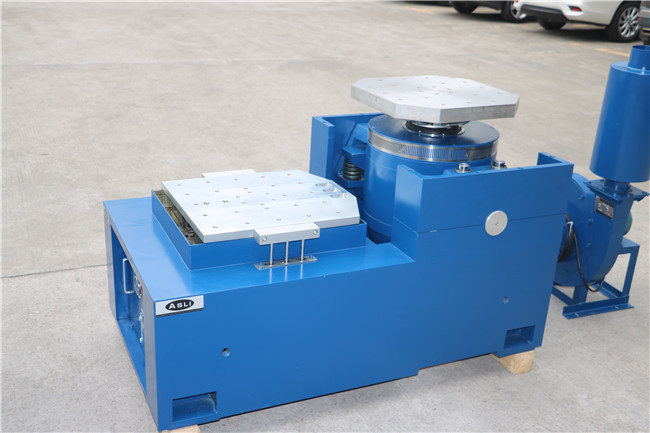

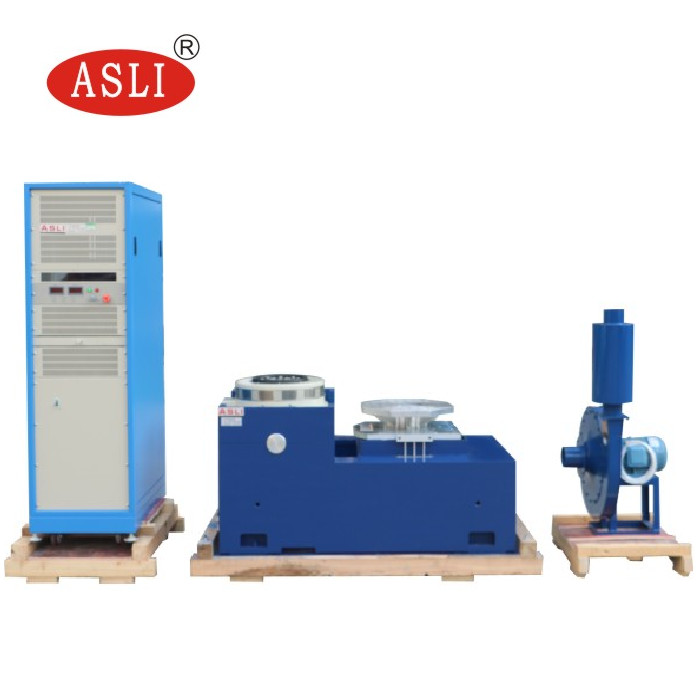

Elektromagnetische trillingstafel met bediening

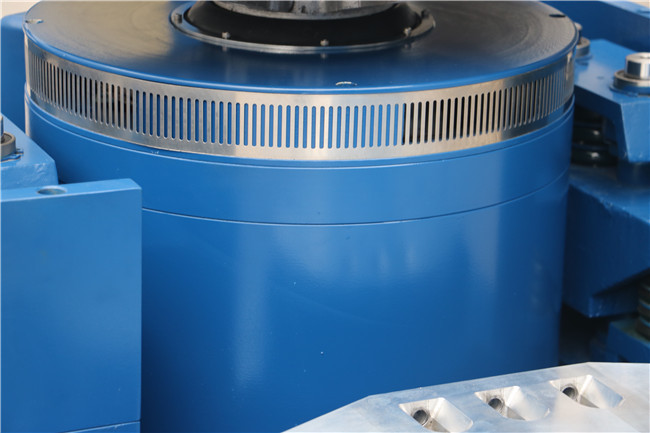

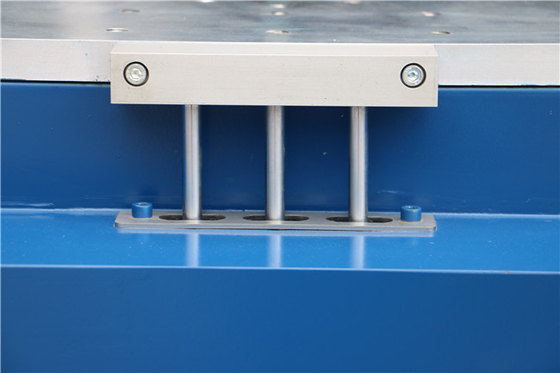

Detail van de trillingsschakersystemen

Vragen:

V1: Wat is een elektrodynamische trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ondervinden tijdens transport, werking of service.Het wordt veel gebruikt voor betrouwbaarheid, duurzaamheid en kwalificatietests.

V2: Welke producten kunnen worden getest?
RE: Kan worden gebruikt voor elektronische onderdelen, auto-onderdelen, batterijen, luchtvaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur,en andere producten waarvoor trillingsonderzoek vereist is.

V3: Welke trillingsonderzoeken kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige trillingen, schoktesten, resonantiezoekingen, frequentiescoating en andere programmeerbare trillingen testen.

V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie.Gelieve uw gewenste frequentiebereik te verstrekken zodat we een geschikt model kunnen aanbevelen.

V5: Hoe kies ik het juiste shakermodel?
RE: De belangrijkste factoren zijn:

• Maximaal monstergewicht
• Afmetingen van het monster
• Vereiste trillingsrichting
• Frequentiebereik
• Maximale versnelling
• Verplaatsing
• Vereiste trillingstestnorm

Op basis van deze parameters kunnen wij een geschikt shakersysteem aanbevelen.

V6: Kan de shaker zowel verticaal als horizontaal trillen?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testinstallatie, een horizontale testinstallatie of beide.

K7: Kan het willekeurige trillingsonderzoek uitvoeren?
RE: Ja. Een geschikte trillingsregelaar kan worden geconfigureerd voor willekeurige trillingsonderzoek, inclusief PSD-gebaseerde testprofielen.

V8: Kan het schoktesten uitvoeren?
RE: Ja, op voorwaarde dat het geselecteerde shakersysteem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.

Een elektrodynamische trillingsshaker biedt verschillende voordelen voor het testen van hoge frequentie trillingen:

• Breed frequentiebereik: geschikt voor zowel laagfrequente als hoogfrequente trillingstests, met name voor elektronische en automobielcomponenten.
• Hoge controle nauwkeurigheid: frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden gecontroleerd.
• Snelle reactie: het elektrodynamische aandrijfsysteem reageert snel op besturingssignalen, waardoor het geschikt is voor het uitvoeren van schommelproeven.
• Stabiele trillingsopbrengst: de gesloten schakelregeling zorgt ervoor dat de trillingsniveaus gedurende de hele test stabiel blijven.
• Programmeerbare tests: Testparameters zoals frequentiebereik, sweeprate, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
• Geschikt voor hoogfrequente testen: Vooral geschikt voor PCB/PCBA, automobielelektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
• Hoge automatisering: Testprogramma's kunnen automatisch worden opgeslagen en uitgevoerd, waardoor de testefficiëntie en herhaalbaarheid worden verbeterd.
