De Meetinstrumenten van de het Laboratoriumtrilling van IEC62133 6KN
Productdetails
| Misstaplijst: | 15(8)A 24/250VAC | trilling richting: | Z -as |
|---|---|---|---|
| trillingskracht: | 30000N | Teststandaard: | IEC62133 |
| schokproef: | half-sinus, trapeziumvormige, zaagtandgolf | bewegende spoel: | 12 kg |
| Markeren |
IEC62133 trillings Meetinstrumenten,6KN trillings Meetinstrumenten,6KN het Materiaal van het trillingslaboratorium |
||
Productbeschrijving
Vibratiemeetapparatuur, Vibratielaboratoriumapparatuur, Sinusvibratietesten
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL STD 810G
- MIL STD 810F
- IEC 60068-2-5
| Model |
Nominaal Sinus Kracht (N) |
Nominaal Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s²) |
Nominaal Snelheid (m/s) |
Nominaal Verplaatsing (p-p) mm |
Max. Belasting (Kg) |
Bewegend Spoel (Kg) |
Afmeting van Bewegend Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Instelmethode: Chinees en Engels menu, computerbediening, gebruik van gespecialiseerde monitoring- en controlesystemen, de gegevens van het hele proces kunnen worden verwerkt en uitgevoerd.
- Weergavefuncties: Dynamische weergave van testcurves, meerkanalige gegevens, op het aantal gegevens.
- Curve recorder: Real-time opname van de testgegevens, testgegevens automatisch, de testresultaten kunnen worden opgeslagen en afgedrukt.
| Model | Bankafmeting (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
Universele Hoogfrequente Elektrodynamische Vibratietester kan X-, Y-, Z-drie-assige sinusvormige vibratietesten en breedbandige willekeurige vibratietesten voltooien, evenals klassieke (half-sinus, trapezium, zaagtandgolf) puls- en schokrespons spectrumtesten. Deze producten worden veel gebruikt in de defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
FAQ:
V1: Wat is een Elektrodynamische Vibratieschudder?
RE: Een elektrodynamische vibratieschudder is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ondervinden tijdens transport, gebruik of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietesten.
V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die vibratietesten vereisen.
V3: Welke vibratietesten kan de schudder uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige vibratie, schoktesten, resonantieonderzoek, frequentiesweep en andere programmeerbare vibratietesten uitvoeren.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende schudmodellen zijn beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste schudmodel?
RE: De belangrijkste factoren zijn:
- Maximaal monstengewicht
- Monsterafmetingen
- Vereiste vibratierichting
- Frequentiebereik
- Maximale versnelling
- Verplaatsing
- Vereiste vibratieteststandaard
Op basis van deze parameters kunnen we een geschikt schuddersysteem aanbevelen.
V6: Kan de schudder zowel verticale als horizontale vibratie uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, horizontale testopstelling of beide.
V7: Kan het willekeurige vibratietesten uitvoeren?
RE: Ja. Een geschikte vibratiecontroller kan worden geconfigureerd voor willekeurige vibratietesten, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktesten uitvoeren?
RE: Ja, mits het geselecteerde schuddersysteem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische vibratieschudder biedt verschillende voordelen voor hoogfrequente vibratietesten:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente vibratietesten, vooral voor elektronische en auto-onderdelen.
- Hoge regelnauwkeurigheid: Frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden geregeld.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op stuursignalen, waardoor het geschikt is voor sweep vibratietesten.
- Stabiele vibratie-uitvoer: Gesloten-lusregeling helpt stabiele vibratieniveaus gedurende de test te handhaven.
- Programmeerbare testen: Testparameters zoals frequentiebereik, veegsnelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente testen: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test-efficiëntie en herhaalbaarheid verbetert.
Als u meer informatie nodig heeft over vibratieschudders, aarzel dan niet om contact met ons op te nemen.
Producthoogtepunten

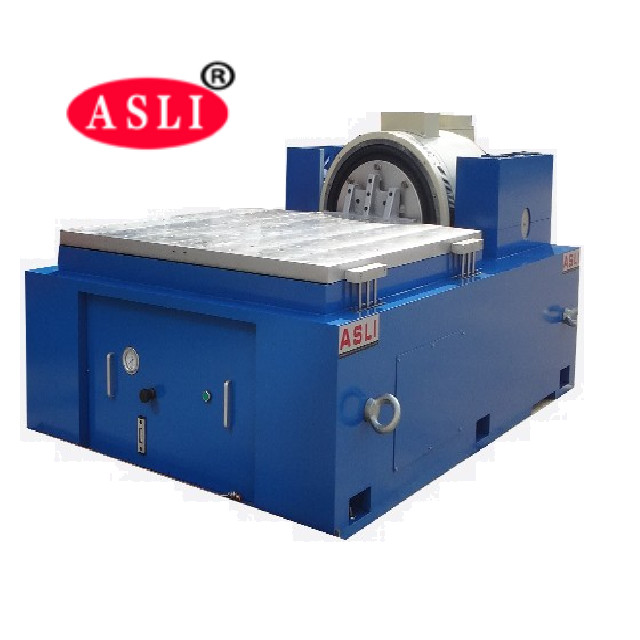

IEC62133 6KN vibratietester met 600x600mm sliptafel, Z-as, 12kg bewegende spoel. Ondersteunt sinus-, willekeurige en schoktests (halve sinus, trapeziumvormig, zaagtand). Voldoet aan UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5. Ideaal voor batterij-, elektronica- en defensielaboratoria.
