Ontmoet ISTA-de Test van Shaker Table Perform Random Shock van de Normentrilling

Applicatie

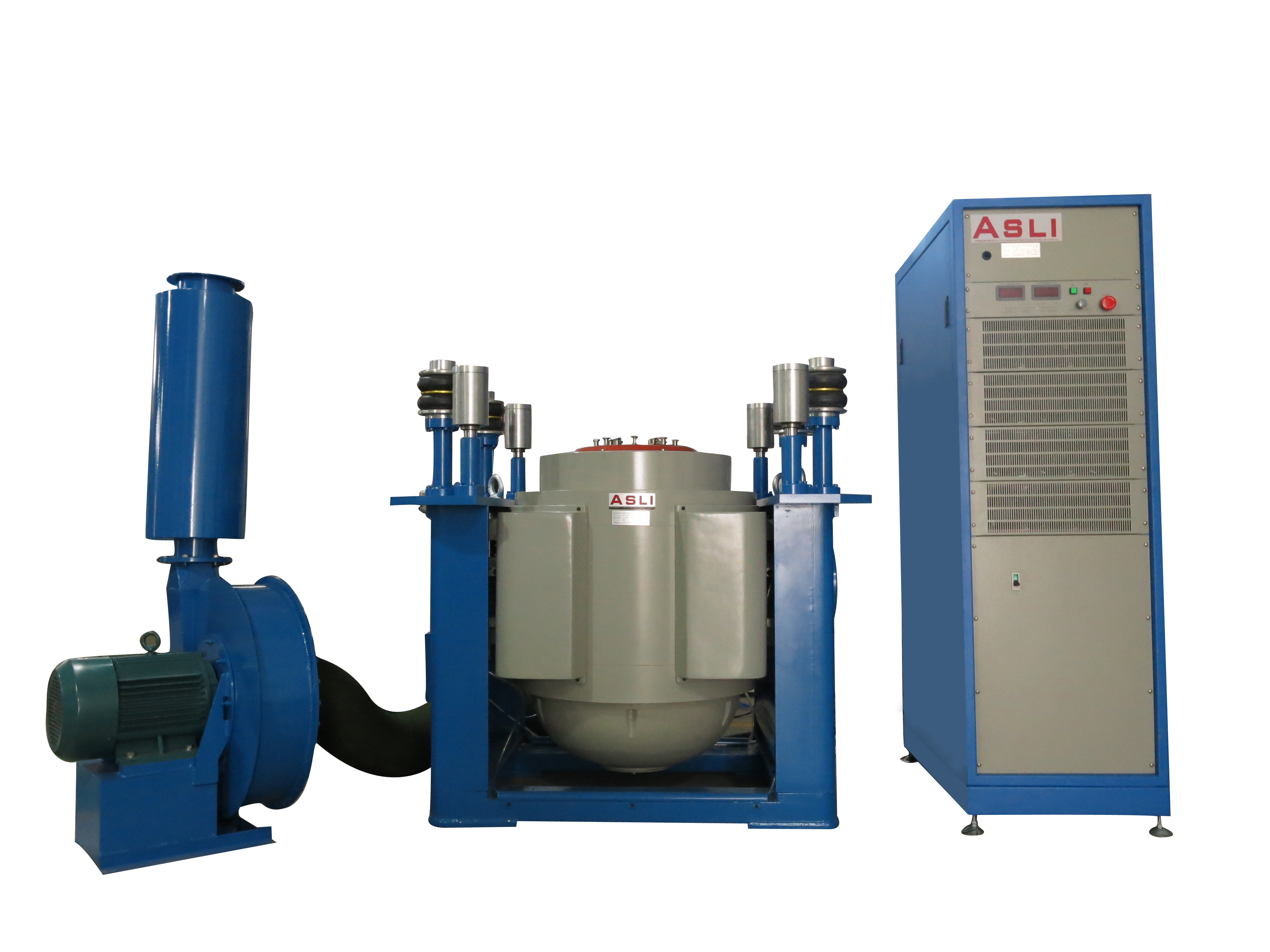

Wij zijn een fabrikant van de ES-20 Digitale Elektrodynamische Type Trillingstester en de High Frequency Vibration Test Machine serie. Deze systemen maken gebruik van geavanceerde technologieën, waaronder een dubbel magnetisch circuit, zelfgenererende skeletactiecirkels, luchtgedragen ondersteuning, lineaire geleide rollagers en trunnion-isolatie. Ze zijn in staat om X-, Y- en Z-drie-assige sinusvormige trillingstests en breedbandige willekeurige trillingstests uit te voeren, evenals klassieke pulstests (halve sinus, trapeziumvormig, zaagtandgolf) en schokrespons spectrumtests.

Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.

Belangrijkste Kenmerken

• Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
• Twee-magnetisch circuit ontwerp met lage magnetische fluxlekkage, compacte en rationele structuur.
• Rocker arm rollagers met rechte en import-georiënteerde composietlichaam stijfheid oriëntatie, die een hoge excentrieke belastingscapaciteit bieden.
• Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
• Geavanceerd mobiel systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
• Nieuw kanaalontwerp verbetert het koelingseffect.
• Statische stijfheid en dynamische stijfheid van de kleine ballon van het lager, verhogen de capaciteit van de trillingstafel en verbeteren de laagfrequente prestaties.

Technische Parameters

Model	Nominaal Sinus Kracht (N)	Nominaal Willekeurig Kracht (N)	Frequentie Bereik (Hz)	Nominaal Versnelling (m/s²)	Nominaal Snelheid (m/s)	Nominaal Verplaatsing (p-p) mm	Max. Belasting (Kg)	Bewegend Spoel (Kg)	Afmeting van Bewegend Spoel (mm)
ES-1	1000	1000	3–3500	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	3–3500	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	3–3500	300	1.6	40	70	8	Φ230
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

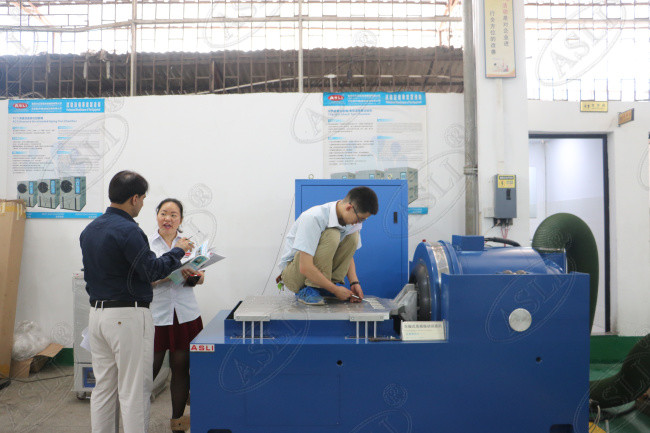

Technische Parameters van Verticale Trillingstafel

Model	Gewicht (kg)	Max. Frequentie (Hz)	Bank Afmeting
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (Ronde bank)	220	350	Φ1200

Over ASLi Fabriek

Wij zijn een gevestigde fabrikant van testapparatuur. In de afgelopen 25 jaar hebben we ons toegelegd op simulatieomgevingstestapparatuur en mechanische trillings- en schoktestmachines. De trillingstafel die voldoet aan ISTA-normen en willekeurige schoktests uitvoert, is een van onze sterproducten, en we hebben CE-certificering voor deze machine verkregen.



FAQ:

V1: Wat is een elektrodynamische trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ervaren tijdens transport, gebruik of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.

V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.

V3: Welke trillingstests kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvormige trillingen, willekeurige trillingen, schoktests, resonantieonderzoek, frequentiesweep en andere programmeerbare trillingstests uitvoeren.

V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende shaker-modellen zijn beschikbaar voor verschillende frequentievereisten. Geef uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.

V5: Hoe selecteer ik het juiste shaker-model?
RE: De belangrijkste factoren zijn:

• Maximaal monstergewicht
• Monsterafmetingen
• Vereiste trillingsrichting
• Frequentiebereik
• Maximale versnelling
• Verplaatsing
• Vereiste trillingsteststandaard

Op basis van deze parameters kunnen we een geschikt shaker-systeem aanbevelen.

V6: Kan de shaker zowel verticale als horizontale trillingen uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling of beide.

V7: Kan het willekeurige trillingstests uitvoeren?
RE: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.

V8: Kan het schoktests uitvoeren?
RE: Ja, mits het geselecteerde shaker-systeem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.

Een elektrodynamische trillingsshaker biedt verschillende voordelen voor hoogfrequente trillingstests:

• Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-componenten.
• Hoge regelnauwkeurigheid: Frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden geregeld.
• Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op stuursignalen, waardoor het geschikt is voor sweep trillingstests.
• Stabiele trillingsuitvoer: Gesloten-lusregeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
• Programmeerbare tests: Testparameters zoals frequentiebereik, veegsnelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
• Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
• Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test-efficiëntie en herhaalbaarheid verbetert.
