Hoogfrequente trillingsteststand ES-30.pdf

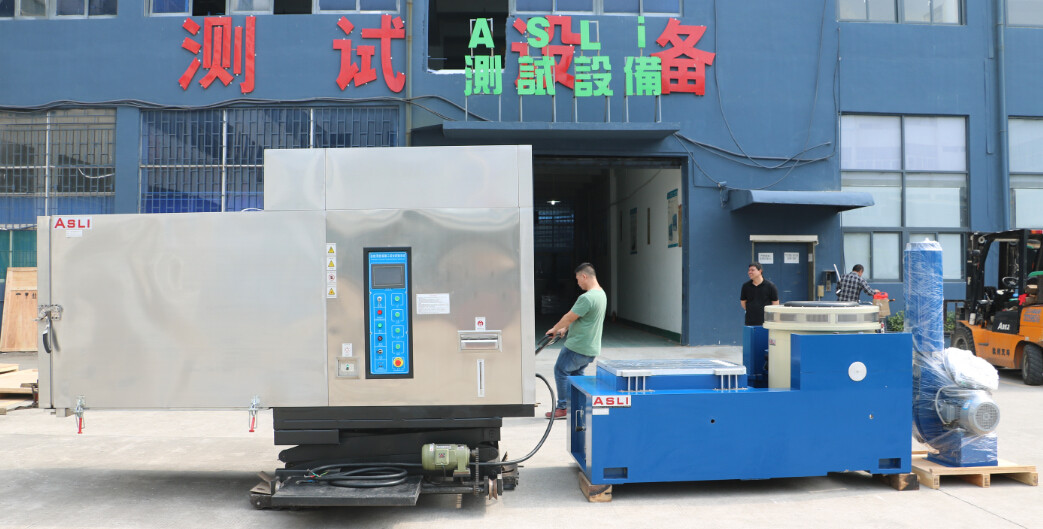

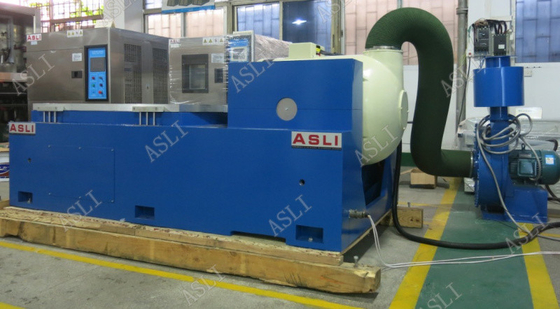

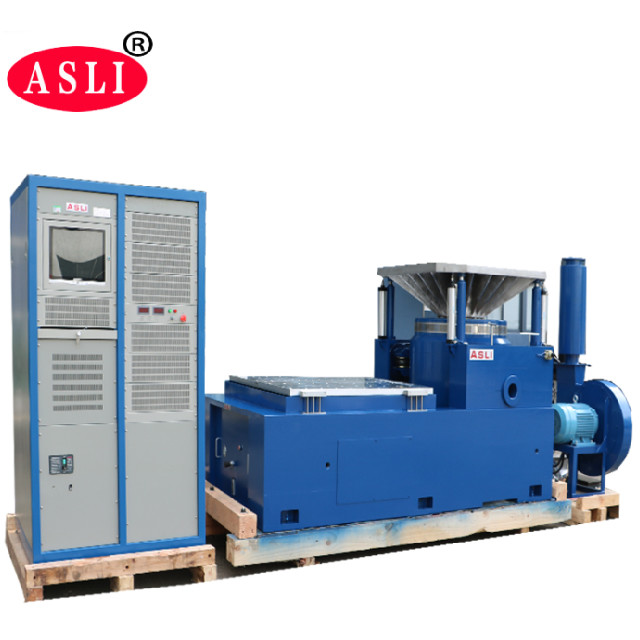

Elektrodynamische trillingsshaker Voldoen aan DO-160G, RTCA-160G, ISTA 3A Stardard

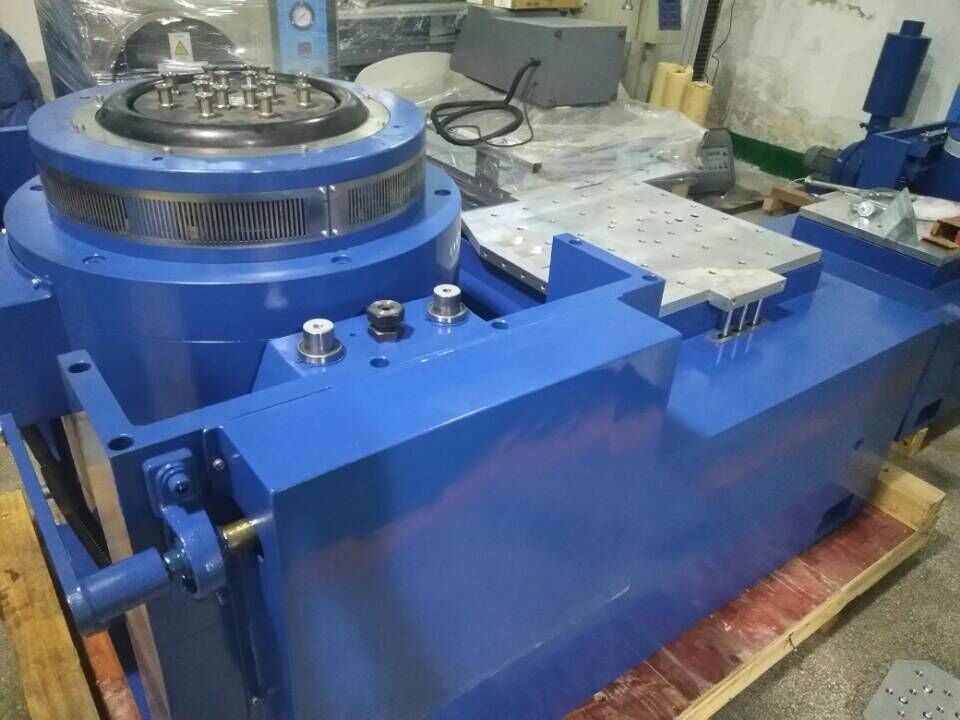

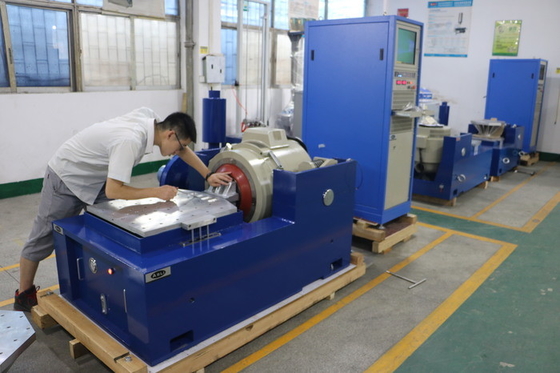

Willekeurige sinus- en schokfunctie Elektrodynamisch trillingsschakersysteemwordt veel gebruikt in defensie, luchtvaart, ruimtevaart, communicatie, elektronica, auto's, huishoudelijke apparatuur en andere industrieën.simulatie van de werkelijke werkomstandigheden en de test van de sterkte van de constructie, de producttoepassing is breed, de toepassingsbreedte is duidelijk, het testeffect is opmerkelijk en betrouwbaar.maximale versnelling, amplitude modulatie, tijdsbesturing, full function computer control, eenvoudige vaste versnelling/vaste amplitude.betrouwbare kwaliteit.
| Specificaties van de trillingsshaker | ||
| Piek sinus (Pk) | 5000Kg.f piek (50KN) | |
| Willekeurig (RMS) | 5000 kg.f r.m. (50KN) | |
| Schok (Pk) | 10000Kg.f piek (100KN) @6ms | |
| Gebruikbare frequentie | 1 ¢ 2500 Hz | |
| Maximale verplaatsing (p-p) | 100 mm (4 inch), 76 mm (3 inch) continu | |
| Max. snelheid | 2 m/s | |
| Max. versnelling | Sine:100 g (980 m/s)2), willekeurig 62 g ((600 m/s2) | |
| Verticale belastingondersteuning | 500 kg | |
|
Lichaamsophanging Natuurlijk Frequentie (drijfas) |
met een gewicht van niet meer dan 50 kg | |
| Diameter van de beugel | F440 mm | |
| Gewicht van het harnas | 59 kg | |
|
Fundamentele resonantie Frequentie (naakte tabel) |
2,400 Hz (nom.) +/- 5% | |
|
Bevestiging van de lading Punten (Standaard) |
16 roestvrij staal M10 Inzetstukken | |
| Stray Flux Dichtheid | < 10 gauss | |
| Afmetingen van de shaker | 1670 mmL × 1150 mmD × 1300 mmH | |
| Gewicht van de shaker | Ongeveer 4600 kg. | |
| Behoefte aan gecomprimeerde lucht | 0.6 Mpa | |
Meer specificaties
| Naam | Voertuigbatterijen EN50604 IEC62133 UN38.3 Trillingstestbank voor laboratoriumtests | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
