20KN trillingslijst het Testen Materiaal 1.8m/s voor Elektrische Toebehoren
Productdetails
| sinus kracht: | 1 jaar | Frequentiebereik: | 3hz aan 2500hz |
|---|---|---|---|
| Snelheid: | NOKIA FWFA 473040A | Direct: | X,Y,Z |
| Versnelling: | 100g | het bewegende rollen: | 30 kg |
| Laden: | 300KG | ||
| Markeren |
20KN trillingslijst het Testen Materiaal,1.8m/s trillingslijst het Testen Materiaal,20KN trilling het Testen Machine |
||
Productbeschrijving

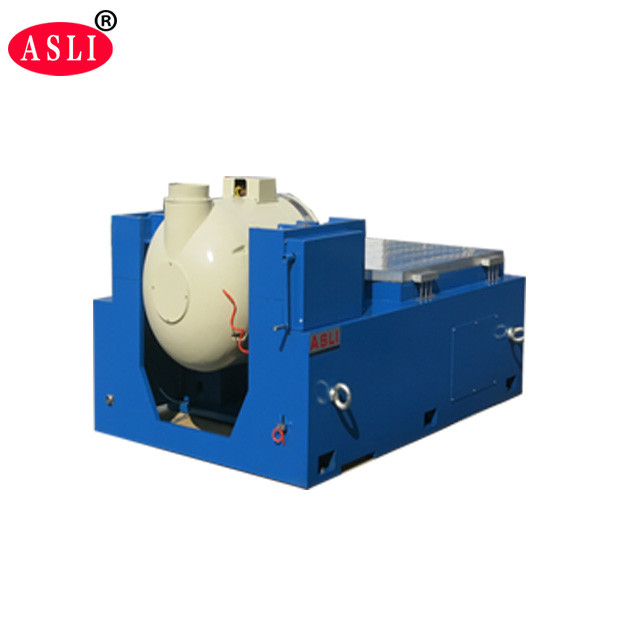

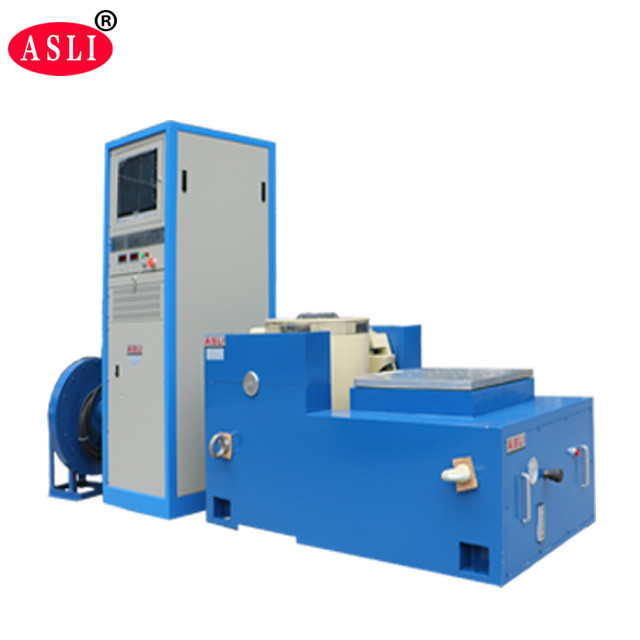

De ES-20 Digitale Elektrodynamische Type Trillingstester is een hoogfrequente trillingstestmachine ontworpen voor nauwkeurige en betrouwbare tests van elektrische accessoires en componenten. Vervaardigd door ASLi, een bedrijf met 28 jaar ervaring in simulatieomgevingstestapparatuur en mechanische trillings- en schoktestmachines, is dit systeem een sterproduct dat CE-certificering heeft verkregen.
Met een lange geschiedenis van 28 jaar is ASLi toegewijd aan de ontwikkeling en productie van simulatieomgevingstestapparatuur, mechanische trillings- en schoktestmachines. De ES-20 Digitale Elektrodynamische Type Trillingstester en Hoogfrequente Trillingstestmachine zijn onze vlaggenschipproducten, die CE-certificering voor kwaliteit en veiligheid hebben verkregen.
Elke machine wordt zorgvuldig verpakt voor veilig wereldwijd transport: eerst wordt PP-folie aangebracht, gevolgd door 10 mm schuim tussen de machine en de kist, met een buitenste standaard export multiplex kist voor maximale bescherming.
| Model |
Nominaal Sinus Kracht (N) |
Nominaal Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s²) |
Nominaal Snelheid (m/s) |
Nominaal Verplaatsing (p-p) mm |
Max. Belasting (Kg) |
Bewegend Spoel (Kg) |
Afmeting van Bewegend Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Goed ontworpen dynamische cirkelstructuur met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuit ontwerp zorgt voor lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
- Rocker arm rol-lagers met rechte en import-georiënteerde composiet stijfheid oriëntatie voor uitstekende excentrieke belastingscapaciteit.
- Trunnion isolatie fundering speciaal voor hormoongebruik, biedt handige mobiele installatie.
- Geavanceerde technologie mobiel systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met klein ballon-effect, verhoogt de capaciteit van de trillingstafel en verbetert de laagfrequente prestaties.
| Model | Bank Afmeting (mm) | Frequentiebereik (Hz) | Gewicht van Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bank Afmeting |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |

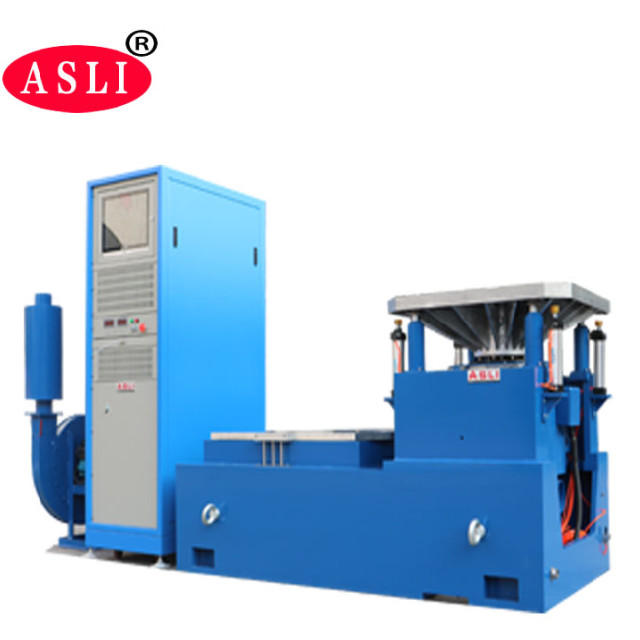

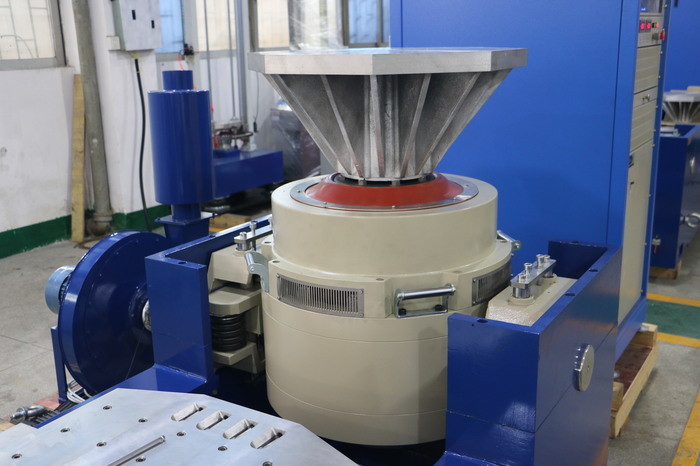

ASLi produceert de ES-20 Digitale Elektrodynamische Type Trillingstester en de Hoogfrequente Trillingstestmachine serie, met geavanceerde moderne technologieën zoals "dubbel magnetisch circuit structuur", "zelfgenererende skelet actiecirkels", "luchtondersteuning", "rol-lagers en lineaire geleiding" en "trunnion isolatie". Deze systemen kunnen X, Y, Z drie-assige sinusvormige trillingstests en breedband willekeurige trillingstests uitvoeren, evenals klassieke pulstests (half-sinus, trapezium, zaagtandgolf) en schokrespons spectrumtests.
Deze producten worden veel gebruikt in de defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
FAQ:
V1: Wat is een Elektrodynamische Trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ervaren tijdens transport, werking of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.
V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.
V3: Welke trillingstests kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinus trillingen, willekeurige trillingen, schoktests, resonantiezoektocht, frequentiesweep en andere programmeerbare trillingstests uitvoeren.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende shaker modellen zijn beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste shaker model?
RE: De belangrijkste factoren zijn:
- Maximaal gewicht van het monster
- Afmetingen van het monster
- Vereiste trillingsrichting
- Frequentiebereik
- Maximale versnelling
- Verplaatsing
- Vereiste trillingsteststandaard
Op basis van deze parameters kunnen we een geschikt shaker systeem aanbevelen.
V6: Kan de shaker zowel verticale als horizontale trillingen uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, horizontale testopstelling, of beide.
V7: Kan het willekeurige trillingstests uitvoeren?
RE: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktests uitvoeren?
RE: Ja, mits het geselecteerde shaker systeem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische trillingsshaker biedt verschillende voordelen voor hoogfrequente trillingstests:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-componenten.
- Hoge controle nauwkeurigheid: Frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden gecontroleerd.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op regelsignalen, waardoor het geschikt is voor sweep trillingstests.
- Stabiele trillingsuitvoer: Gesloten-lus regeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
- Programmeerbare tests: Testparameters zoals frequentiebereik, sweep snelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test efficiëntie en herhaalbaarheid verbetert.
Als u vragen heeft over de Verticale en Horizontale Trillingstester, neem dan gerust contact met ons op. Wij helpen u graag verder.
