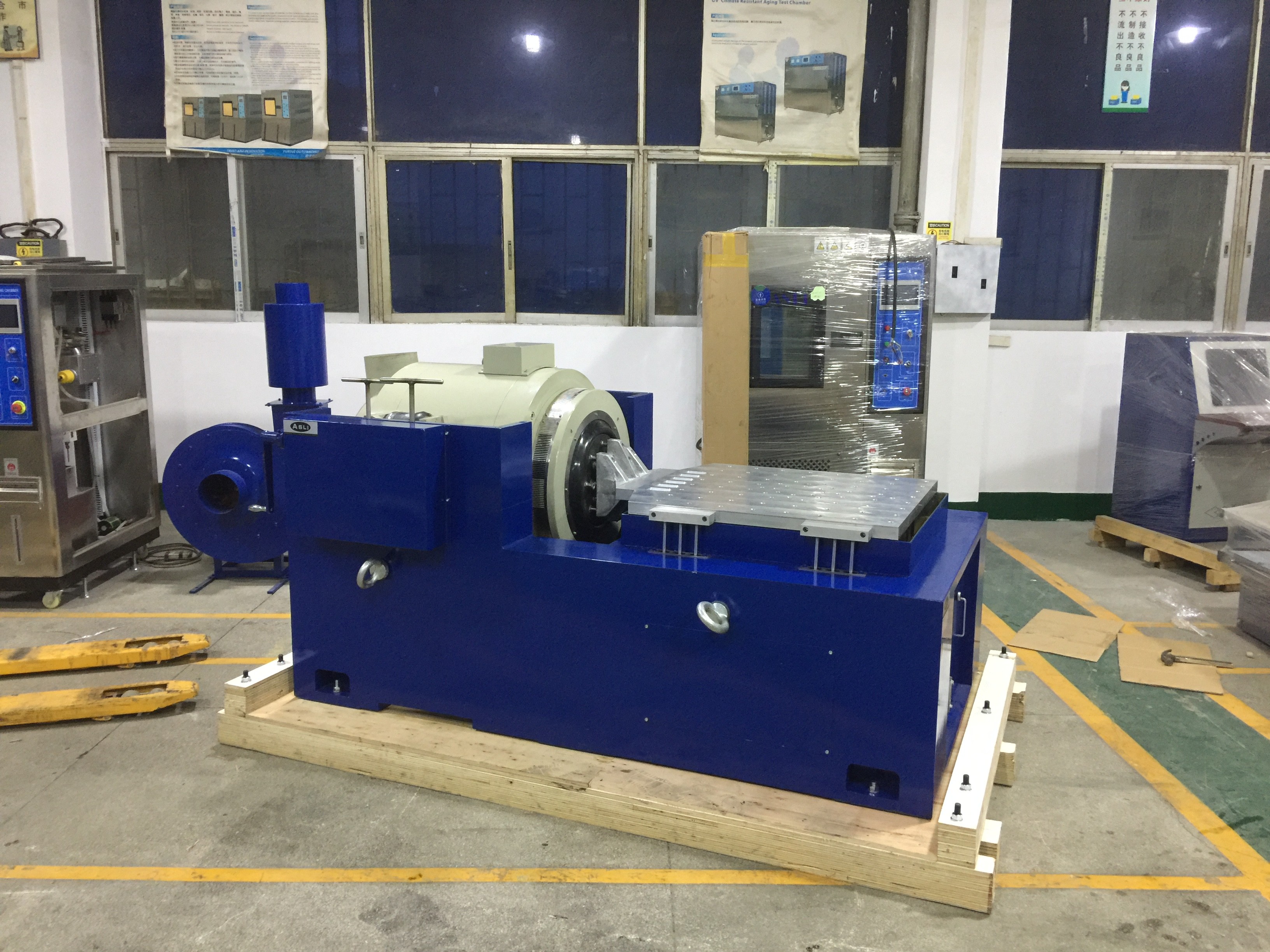

hoge frequentie van de het proefsysteem dynamische trilling van de luchtkoelingstrilling de schudbekerlijst
Productdetails
| trillingskracht: | 12 maanden | Koelmethode: | Luchtkoeling |
|---|---|---|---|
| Frequentiebereik: | 3-3500hz | displaccement: | 40 mm |
| Max. Snelheid: | Klantverzoek | Sollicitatie: | GELEIDE, AUTOdelen, BATTERIJ |
| Markeren |
3000N eleltrodynamische Trillingsschudbeker,120kg Schudbeker van de ladings de Eleltrodynamische Trilling,3000N eleltrodynamische Trillingsmachine |
||
Productbeschrijving

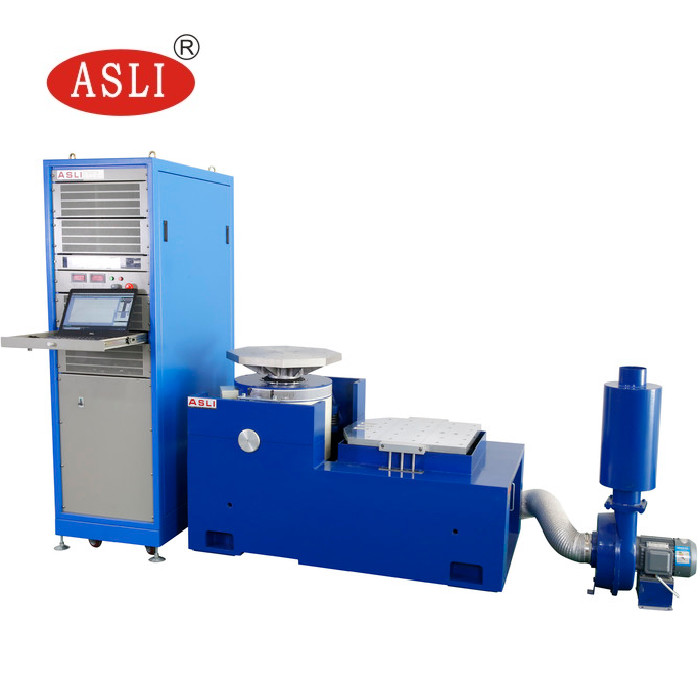

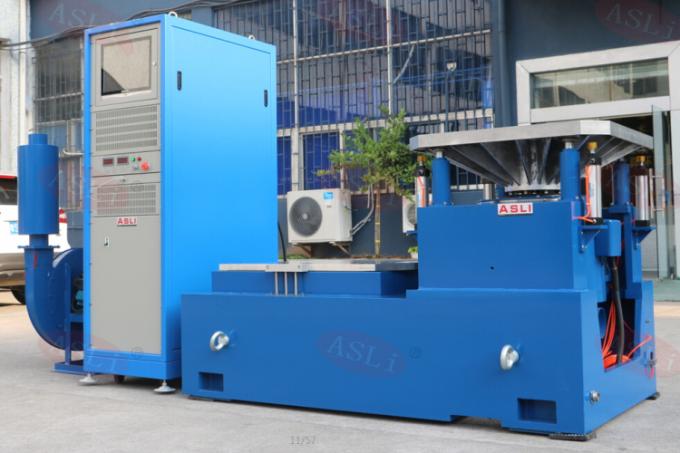

Dit systeem bestaat uit een vibratiegenerator, een eindversterker en een trillingscontrolesysteem. Het kan een trillingstest uitvoeren om verschillende belastingen aan te kunnen, zoals sinusvormige trillingen, willekeurige trillingen, mechanische schokpulsen en replicatie van realtime sporen.
| Model |
Nominaal Sinus Kracht (N) |
Nominaal Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s²) |
Nominaal Snelheid (m/s) |
Nominaal Verplaatsing (p-p) mm |
Max. Belasting (Kg) |
Bewegend Spoel (Kg) |
Afmeting van bewegend Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Pakket: Eerst PP-folie, dan 10 mm schuim tussen machine en de kist, en buiten is een standaard export multiplex kist.
- Robuust ophangsysteem en lineaire bewegingsgeleiding — sterk draagvermogen, goede geleidingsfuncties en hoge stabiliteit.
- De airbag in het midden van de belasting heeft een hoge statische stijfheid en lage dynamische stijfheid, een sterk draagvermogen en perfecte prestaties bij amplitudevariatie.
- Hoogrendement klasse D-vermogensschakeling, 3-sigma piek stroom, zorgt voor het fijnste energieverbruik en minimaliseert harmonische vervorming.
- Snelle zelfdiagnose met veiligheidsvergrendeling — hoge veiligheidsbetrouwbaarheid.
- Airbag schokisolatie apparaat voor trillingsplatform zonder de noodzaak van een extra fundering, perfecte reproductie van trillingsgolven en verminderde trillingsoverdracht.

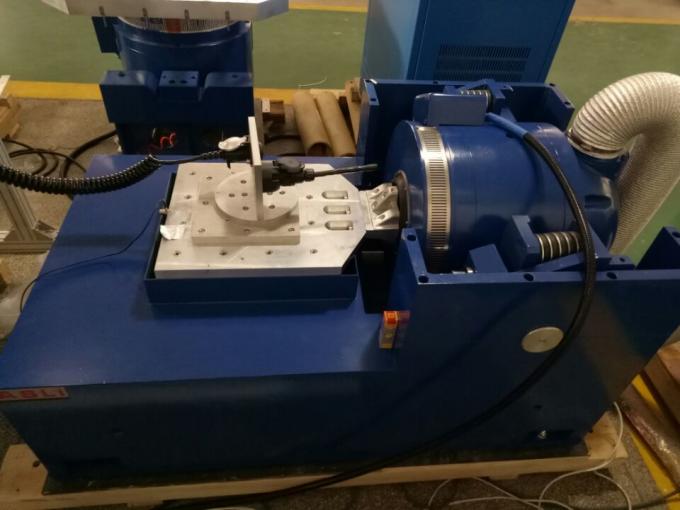

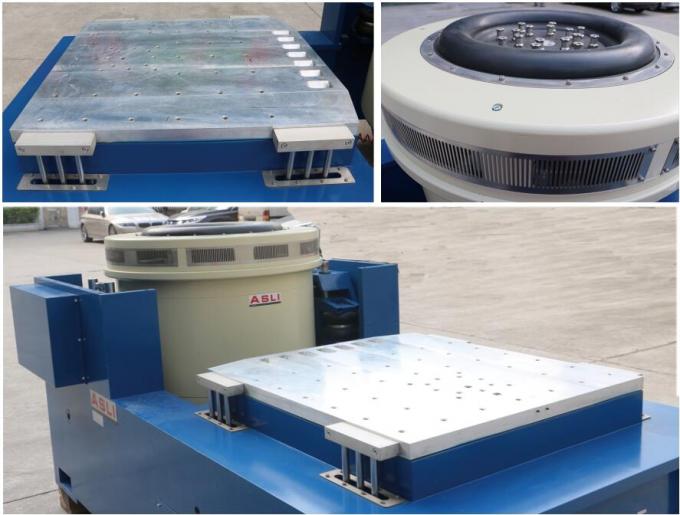

- Biedt een horizontaal en verticaal expansieplatform voor verschillende toepassingen.
- Eenvoudige bediening van de controller.
Veelgestelde vragen:
V1: Wat is een elektrodynamische vibratieschudder?
RE: Een elektrodynamische vibratieschudder is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ondervinden tijdens transport, gebruik of onderhoud. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.
V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.
V3: Welke trillingstests kan de schudder uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvormige trillingen, willekeurige trillingen, schoktests, resonantieonderzoek, frequentiesweep en andere programmeerbare trillingstests uitvoeren.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Er zijn verschillende schudmodellen beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste schudmodel?
RE: De belangrijkste factoren zijn:
- Maximaal gewicht van het monster
- Afmetingen van het monster
- Vereiste trillingsrichting
- Frequentiebereik
- Maximale versnelling
- Verplaatsing
- Vereiste trillingstestnorm
Op basis van deze parameters kunnen we een geschikt schuddersysteem aanbevelen.
V6: Kan de schudder zowel verticale als horizontale trillingen uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling of beide.
V7: Kan het willekeurige trillingstests uitvoeren?
RE: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktests uitvoeren?
RE: Ja, mits het geselecteerde schuddersysteem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische vibratieschudder biedt verschillende voordelen voor hoogfrequente trillingstests:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-onderdelen.
- Hoge regelnauwkeurigheid: Frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden geregeld.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op regelsignalen, waardoor het geschikt is voor sweep trillingstests.
- Stabiele trillingsuitvoer: Gesloten-lusregeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
- Programmeerbare tests: Testparameters zoals frequentiebereik, veegsnelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test-efficiëntie en herhaalbaarheid verbetert.
Als u geïnteresseerd bent in ons hoogfrequente luchtgekoelde trillingstest systeem dynamische vibratieschudtafel, aarzel dan niet om ons uw vragen te sturen.
Producthoogtepunten
Hoogfrequent triltestsysteem voor luchtkoeling met een kracht van 3000 N, bereik van 3-3500 Hz, verplaatsing van 40 mm, snelheid van 1,6 m/s. Ideaal voor LED, auto-onderdelen, batterijtesten. Voorzien van robuuste ophanging, airbagisolatie, D-klasse versterker en horizontale/verticale expanders. Geen fundering nodig.
