2000 Hz sinus- en willekeurige trillingstestapparatuur met horizontale glijtafel
De apparatuur voor het testen van willekeurige trillingen is:gebruikt voor producttrillingen en schokken in de omgeving, milieuschermingstests, betrouwbaarheidstests, tests kunnen nodig zijn voor luchtvaart, communicatie, elektronica,elektrische, communicatie, huishoudelijke apparaten en andere gebieden van de producten.Het is een testplatform dat voldoet aan alle soorten testspecificaties en kan worden uitgevoerd, inclusief IEC, MIL-STD, JIS, ASTM en andere specificaties.
Productkenmerken
* Flexibel ophangsysteem en rechte lijngeleiding, sterke draagkracht, goede geleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de centrale airbag is groot, de dynamische stijfheid is klein, de draagkracht is sterk en de dynamische prestaties zijn uitstekend.
* snelle zelfonderzoekdiagnose en ketenbescherming, hoge veiligheid en betrouwbaarheid;
* De airbag isoleert en dempt de vibrator, waardoor de speciale fundering niet nodig is, de trillingsgolf perfect reproduceert en de trillingsoverdracht vermindert.
Parameter van de trillingstestshaker:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

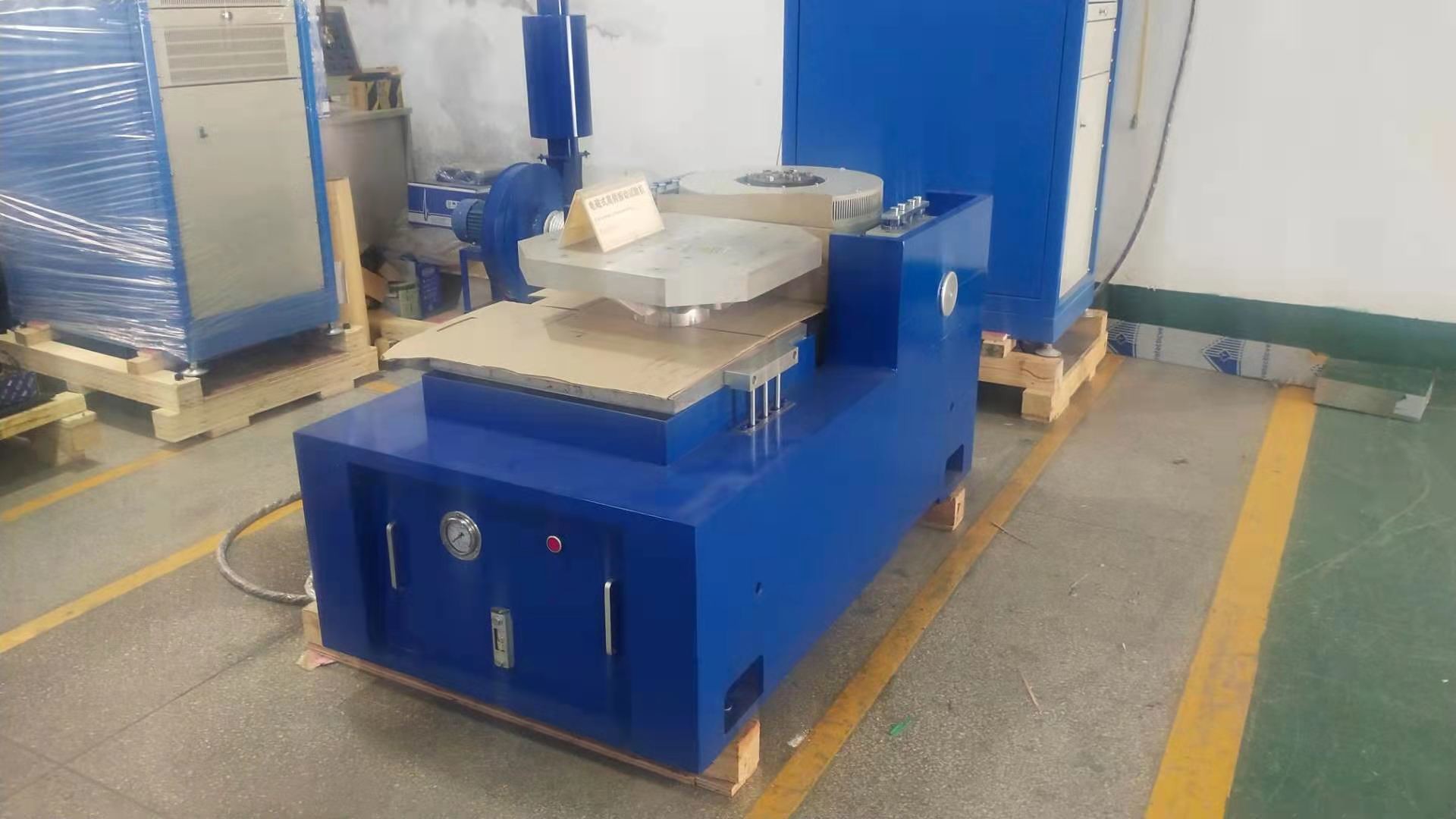

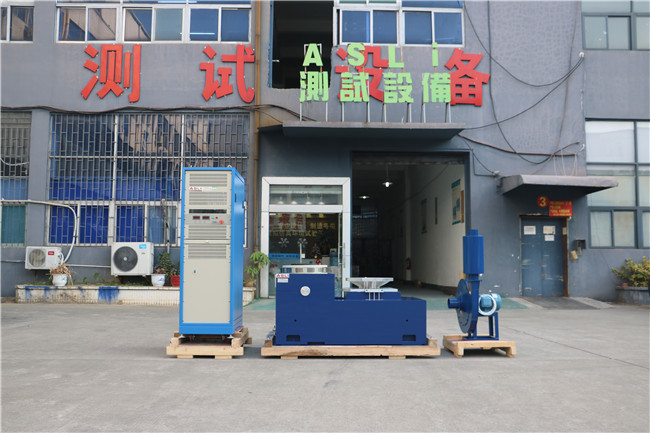

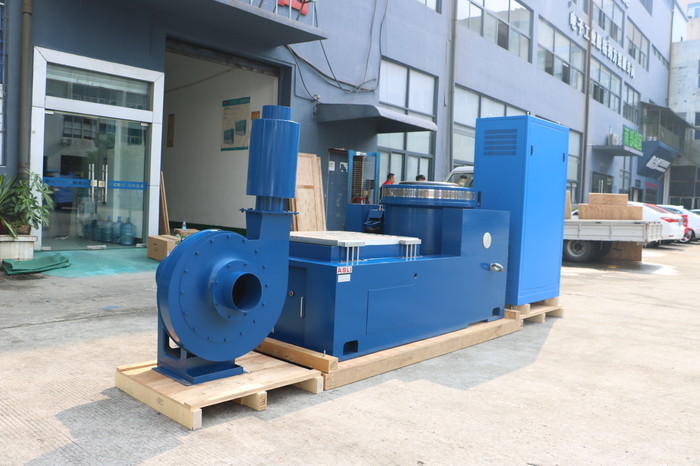

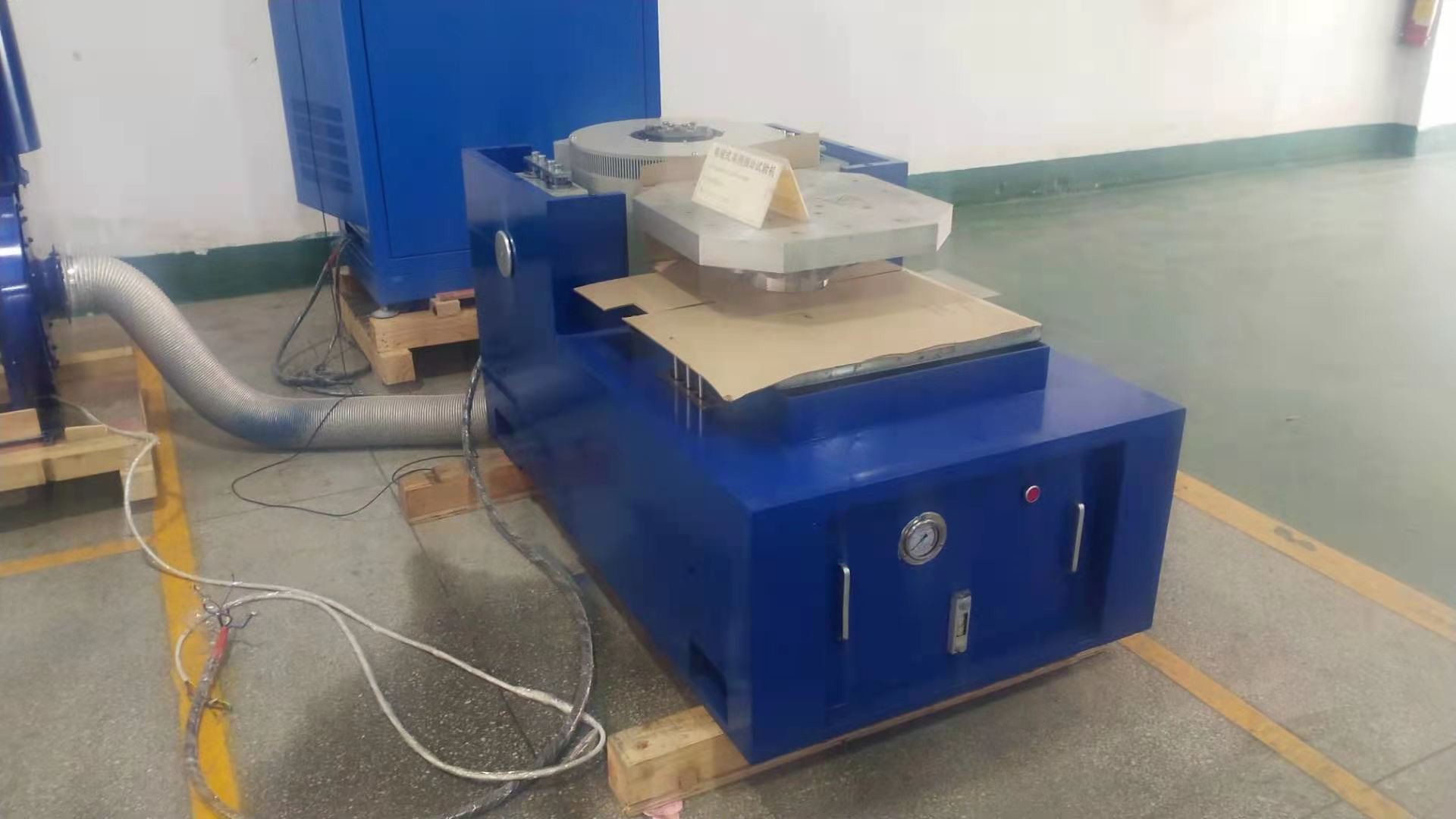

Foto's ter referentie:
