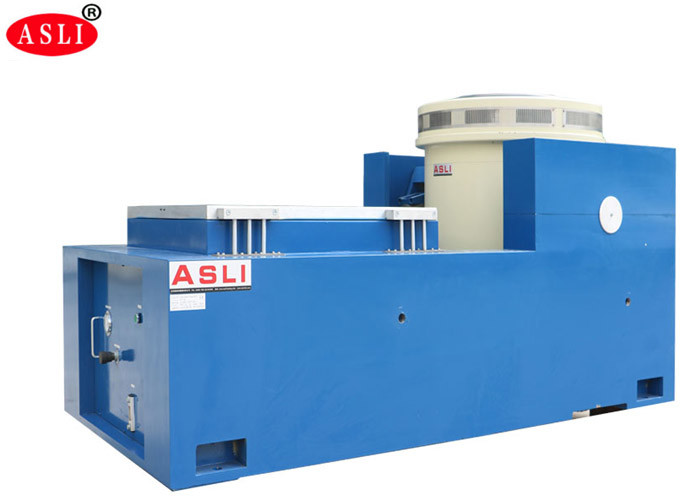

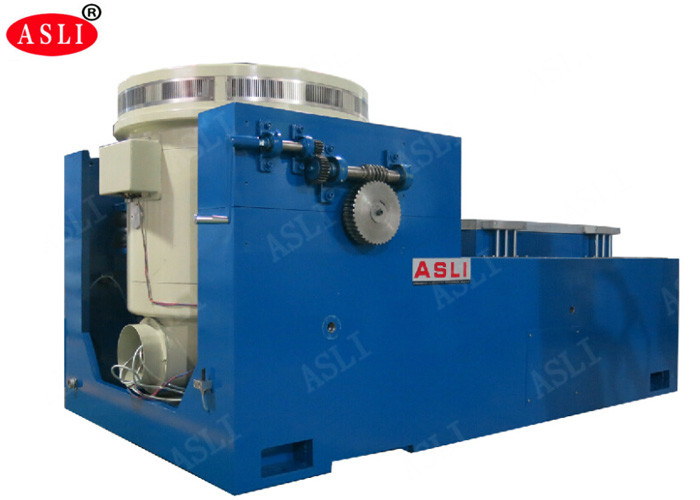

2000kg. F de Machine van de Schoktrilling, 1.6m/S Eleltrodynamisch Shaker Systems
Productdetails
| sinus kracht: | 1 jaar | Snelheid: | Klantverzoek |
|---|---|---|---|
| trilling richting: | Verticaal | Versnelling: | 100g |
| Frequentie: | Vloeistofstroomschakelaars | Stroom: | L/C, D/A, D/P, T/T |
| Verplaatsing: | 51 mm | bewegende spoel: | 320nm |
| Markeren |
2000kg.f-de machine van de schoktrilling,1.6m/s-de machine van de schoktrilling,1.6m/s eleltrodynamische schudbekersystemen |
||
Productbeschrijving
Dit elektrodynamische schakersysteem van 2000 kgf levert betrouwbare,hoogfrequente trillingen testen voor een breed scala aan industriële toepassingen.
Vibratieonderzoek is een proces waarbij de niveaus en patronen van trillingssignalen binnen een onderdeel, machine,of structuur om abnormale trillingen te detecteren en de algehele toestand van het testobject te evalueren.
We zijn een fabrikant van elektromagnetische drie-assige trillingen tafel en trillingsschok lab testers.Onze systemen gebruiken geavanceerde moderne technologieën, inclusief een dubbele magnetische circuitstructuur.Deze technologieën maken het mogelijk om X, Y, C, D, E, F, G, H, H, I, O, I, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O, O.Z drieassige sinusvormige trillingen en willekeurige breedbandtrillingen, evenals klassieke pulstesten (half sinus, trapezium, zaagtandgolf) en schokreactiespectrumtests.
Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte structuur en rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de trillingstafelcapaciteit en verbeteren de prestaties bij lage frequentie.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur die gemakkelijk te installeren en aan te passen is.
- Statische drukbaan, V-vormig ontwerp, met capaciteit voor hellingsweerstand en vervorming van belastingen.
- Ingebouwde oliepomp met goede structuur en gemakkelijke bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt, gebaseerd op een perfecte structuur,materiaal van hoge kwaliteit, en superieure vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Voor meer informatie over onzeTopbeoordeelde voertuigtrillingstestsystemenontworpen om de dynamische omstandigheden van de bedrijfsomgeving en het veld te simuleren,welkom om contact met ons op te nemen!
Producthoogtepunten
De elektrodynamische schudder van 2000 kg.F levert een sinuskracht van 20.000 N, een snelheid van 1,6 m/s, een versnelling van 100 g, 3-3000 Hz, een verplaatsing van 51 mm. Voorzien van dubbel magnetisch circuit, tapisolatie, geavanceerde koeling voor betrouwbare X-, Y-, Z-trillings- en schoktests. Ideaal voor toepassingen in de automobiel-, ruimtevaart- en defensiesector.
