Vibratieproefapparatuur ES-6.pdf
Universele laboratorium-elektrodynamische trillingscontroleur voor versnelde trillingscontroles
Elektromagnetische trillingstafel wordt veel gebruikt in defensie, luchtvaart, ruimtevaart, communicatie, elektronica, auto's, huishoudelijke apparaten en andere industrieën.Dit type apparatuur wordt gebruikt voor het vroegtijdig opsporen van storingenHet is duidelijk dat de producttoepassing breed is, de toepassingsbreedte is duidelijk, het testeffect is opmerkelijk en betrouwbaar.,sweep, programmeerbaar, frequentiemultiplier, logaritme, maximale versnelling, amplitude modulatie, tijdsbesturing, computerbesturing met volledige functie, eenvoudige vaste versnelling/vaste amplitude.Apparatuur die doorlopend mislukt om drie maanden te worden getest, stabiele prestaties, betrouwbare kwaliteit.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
De machine basis maakt gebruik van het hoogwaardige materiaal, installeert gemakkelijk, de werking is soepel, hoeft niet te installeren van de, de besturing van de digitale besturing van de besturing van de besturing en de weergave frequentie,het PID past de functie aan, zorgt ervoor dat het werk van de apparatuur stabieler, betrouwbaarder, veegt de frequentie en de vaste frequentie werking manier,Aanpast zich aan de verschillende beroep test verzoek om de interferentie van het sterke elektromagnetische veld op te lossen aan het besturingscircuit, en de ingestelde werktijd te verlengen, zodat het testproduct de juiste testtijd bereikt.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Testnorm:
GB/T 31486-2015
UL 1642:2012 < Norm voor lithiumbatterijen >
UL 2054: 2012 < Batterijen voor huishoudelijk en commercieel gebruik>
UN38.3 ((2012)
IEC 62133-2:2017 < Veiligheidsvereisten voor draagbare, afgesloten secundaire cellen en van deze cellen vervaardigde batterijen voor gebruik in draagbare toepassingen - Deel 2: Lithiumsystemen>

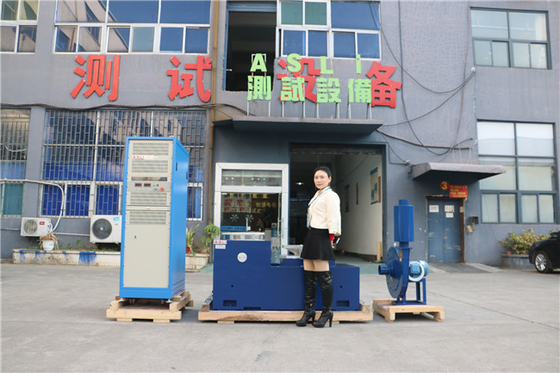

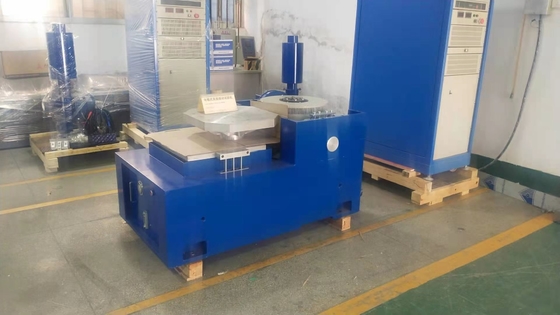

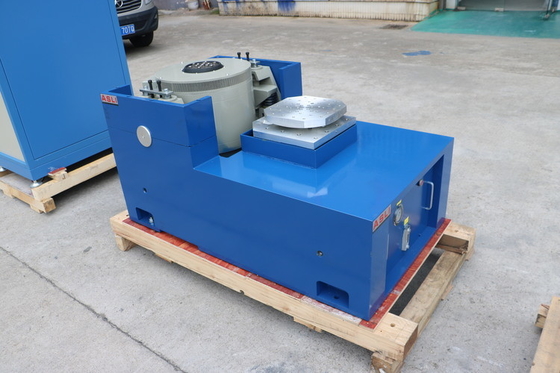

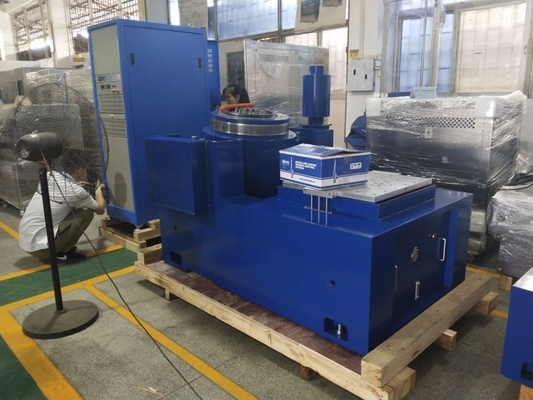

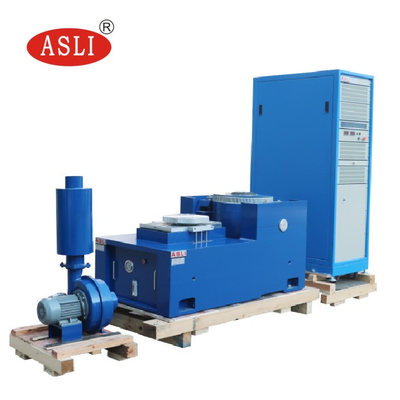

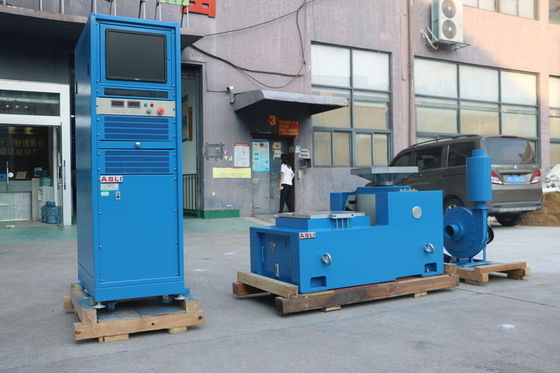

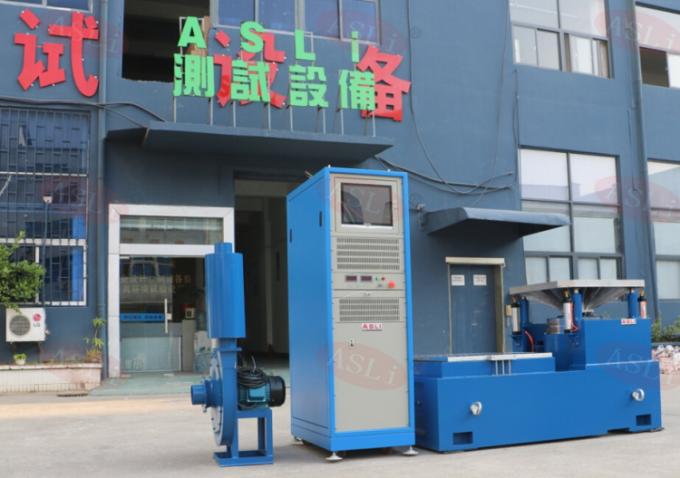

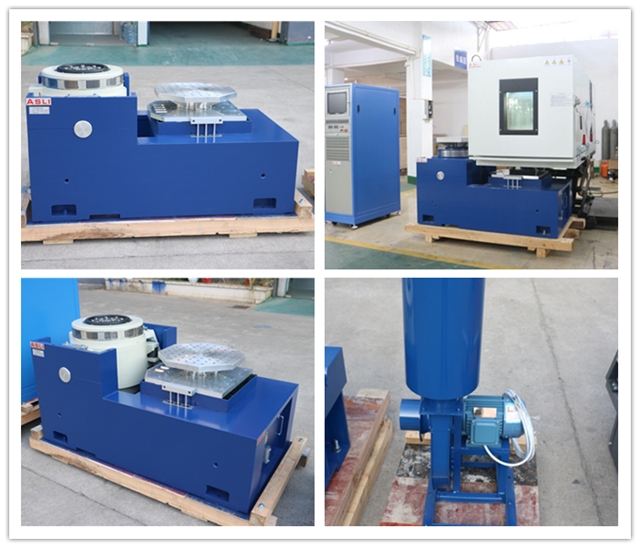

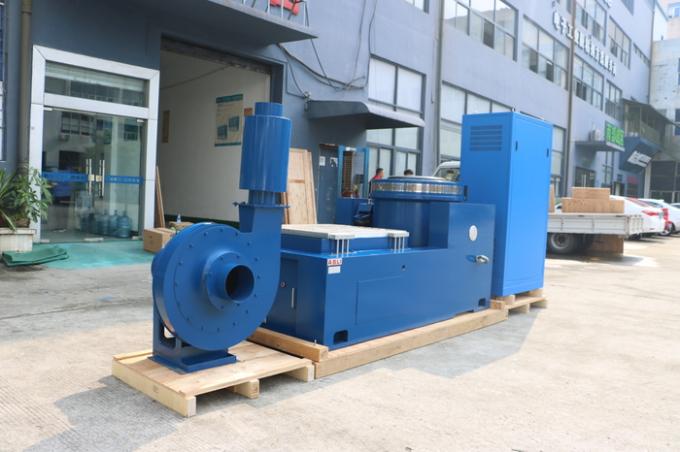

Foto's ter referentie:
Als u twijfels of behoeften heeft over Universal Laboratory Electrodynamics Type Vibration Tester for Accelerated Vibration Testing, aarzel dan niet om uw vraag te sturen.
