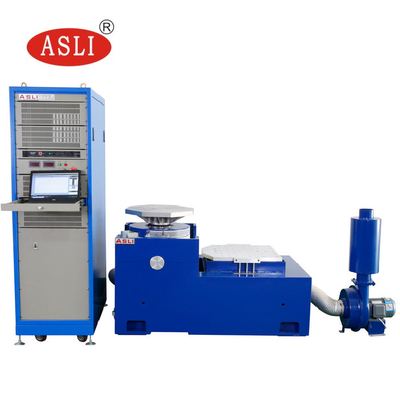

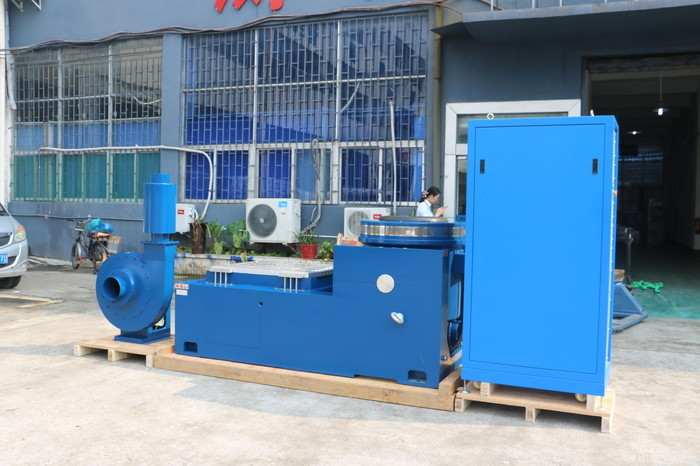

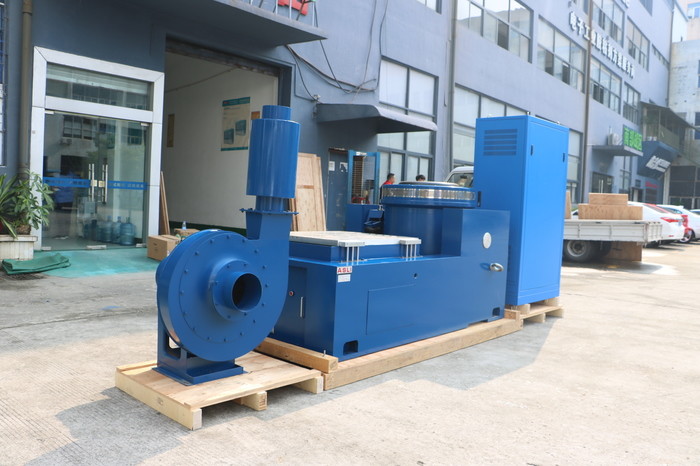

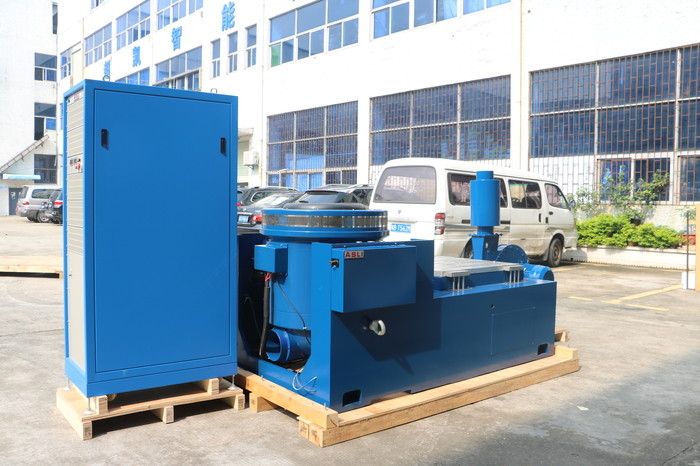

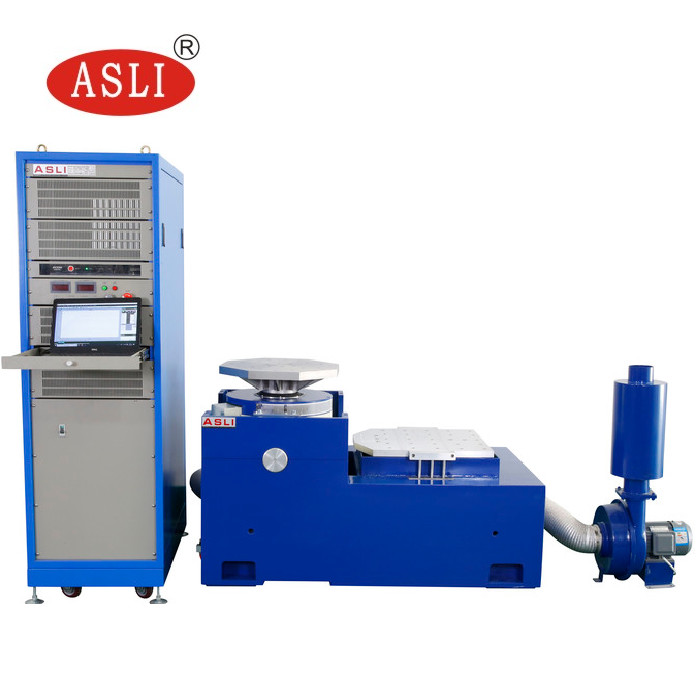

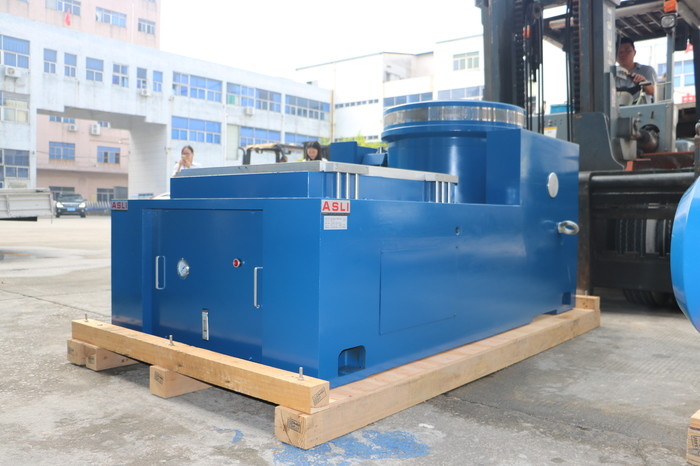

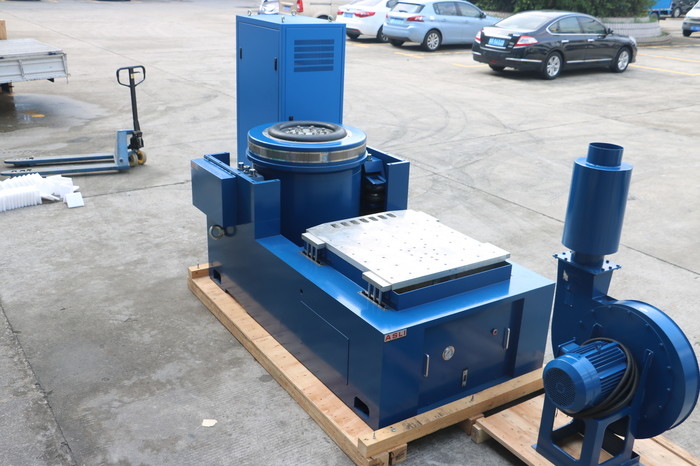

Hoogfrequente horizontale trillingsmeter voor automobieltesten met verticale expander
MULTI-MODE-REGULATIE
Sine, willekeurige, resonantie zoek en verblijf, typische impact en weg simulatie modi.
Sterke draagcapaciteit
De airbag heeft een grote statische stijfheid, een kleine dynamische stijfheid, een sterk draagvermogen en een goed effect wanneer de amplitude verandert.
Interferentiecontrole
Dubbel magnetisch ontwerp flux lek en het magnetisch veld is gelijkmatig opgelost om sterke elektromagnetische veld besturing circuit interferentie
technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Naast de trillingsmeter omvat ons productassortiment ook:
(1) Temperatuur/vochtigheidstestreeks: Temperatuurvochtigheidstestkamer, Stabiliteitstoetskamer, Thermische schoktestkamer,Temperatuur Vochtigheid UV-testkamerRamp temperatuur kamer.
(2) Verouderingstestreeks:Hoge temperatuuroven, Vacuumdroging oven, Luchtventilatie verouderingstestkamer, Stoomverouderingstestkamer, Ozontestkamer, Brand in testapparatuur
(3) Weersimulatiestreeks: regenspray-testkamer, stoftestkamer, xenoonlampverouderingstestkamer, UV-testkamerb.er
(4) Mechanische testreeksen: trillingstestmachine, droptestmachine,Bump Test Machine, Acceleration Mechanical Shock Testerenzovoort.

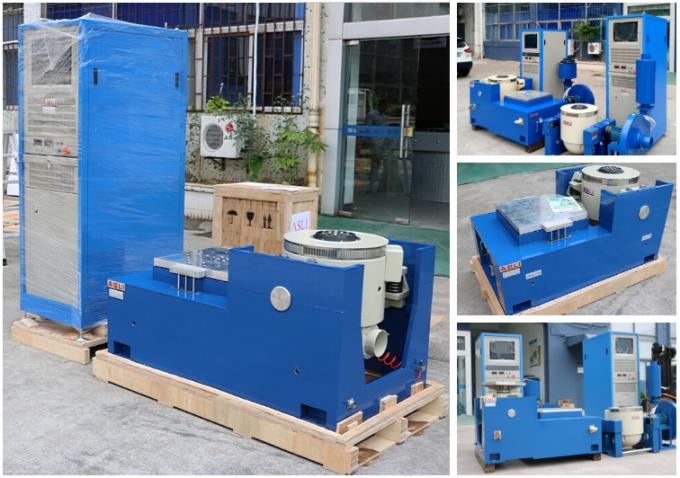

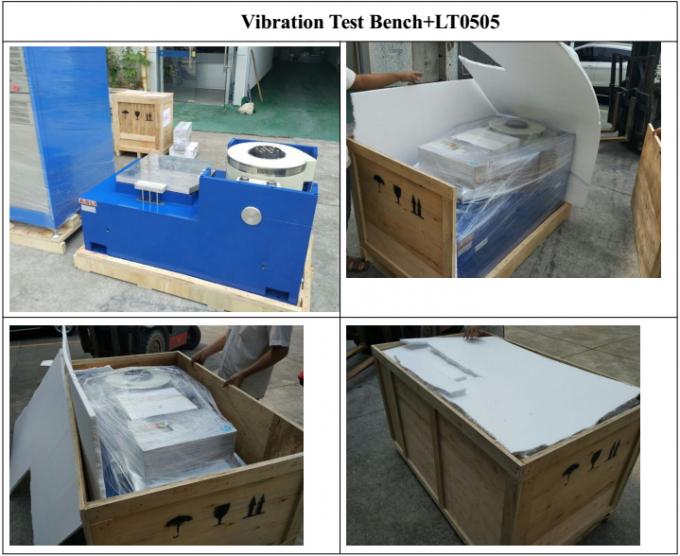

Verpakkingsgegevens:
Als u meer informatie nodig heeft over High Frequency Horizontal Vibration Tester For Automotive Testing with Vertical Expander, aarzel dan niet om uw vraag te sturen.
