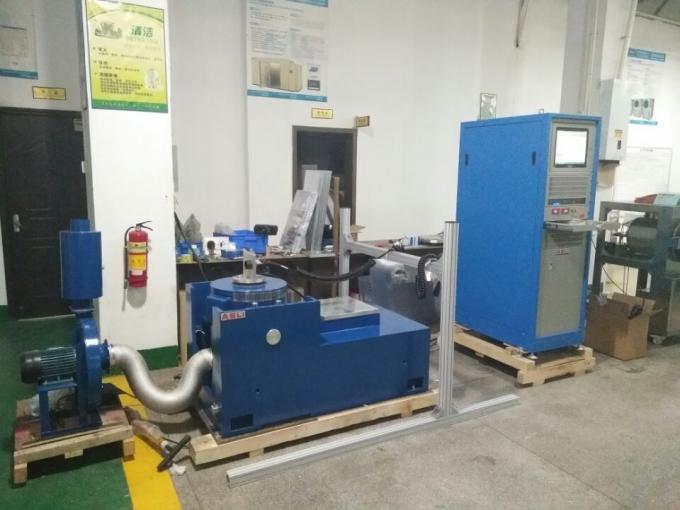

Luchtkoelings Hoge Frequentie Eleltrodynamisch Shaker With Large Moving Coil
Product Details
| Frequentie: | 5Hz~ 3500Hz | Gebruik: | simulatie trillingsonderzoek |
|---|---|---|---|
| Trillingsrichting: | x-y z | Max. snelheid: | 1.6m/s |
| bewegende rol: | 6.5 kg | Toepassing: | LED, auto-onderdelen |
| Koelmethode: | Luchtkoeling | Verplaatsing: | 75 mm |
| Markeren |
1.6m/s eleltrodynamische Schudbeker,Luchtkoelings Eleltrodynamische Schudbeker,Grote Bewegende Rol Eleltrodynamische Schudbeker |
||
Product Description
Het ES-serie elektromagnetische vibratietest systeem is speciaal ontworpen om te voldoen aan de eisen van langdurige werking. Een geïnstalleerde vibratiebestendige basis maakt zowel verticale als horizontale vibratietests mogelijk. Het standaardplatform is uitgerust met een hoogrendement luchtkussen schokisolatieapparaat, waardoor trillingen die naar het gebouw worden overgedragen worden geminimaliseerd en in de meeste gevallen geen extra fundering nodig is.

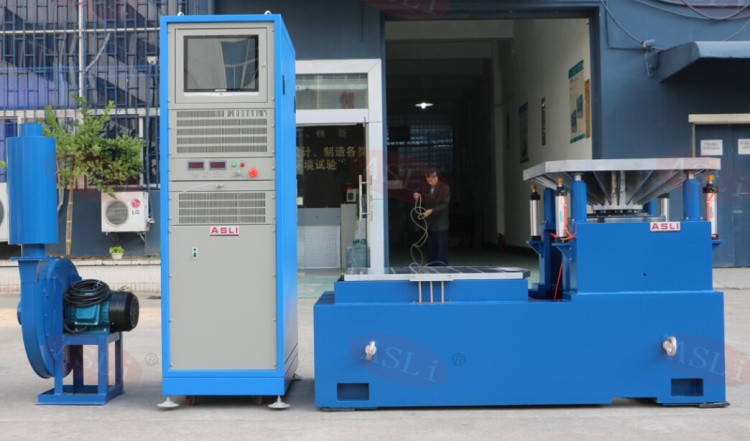

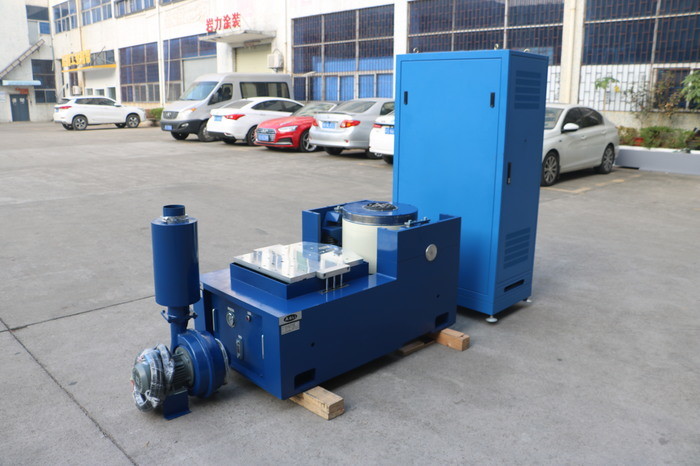

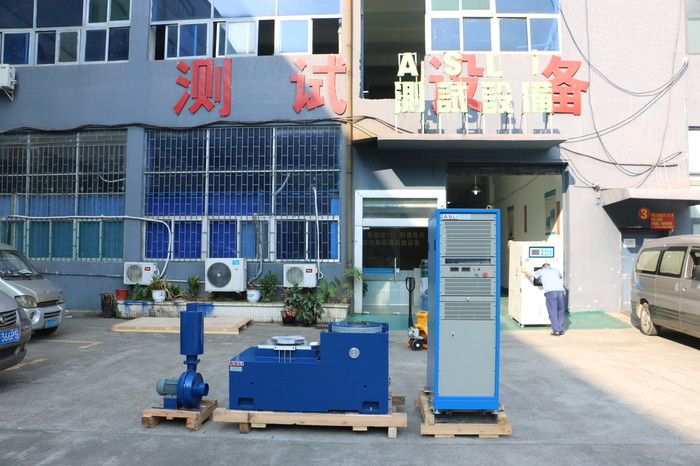

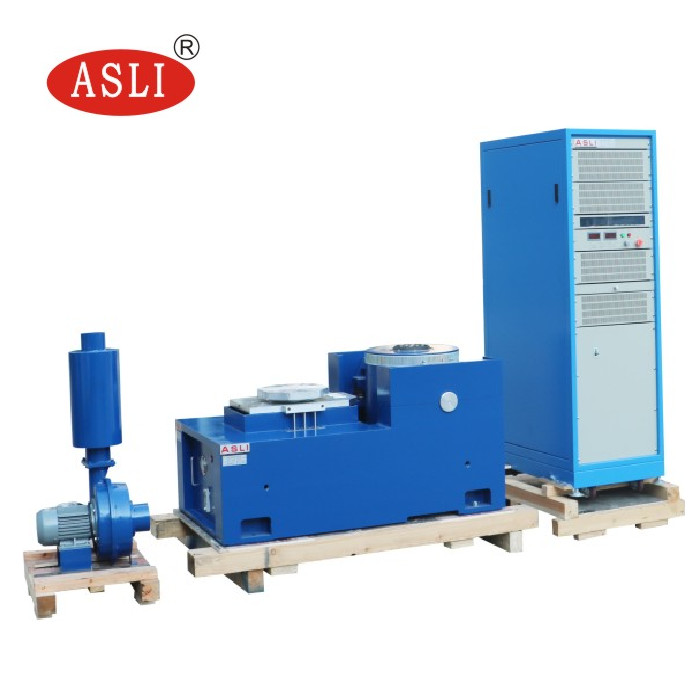

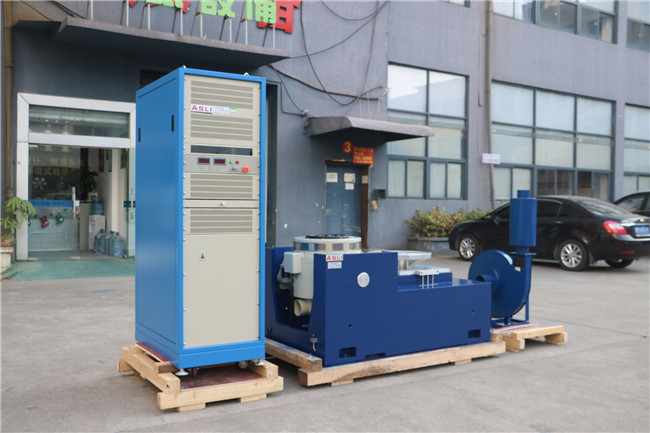

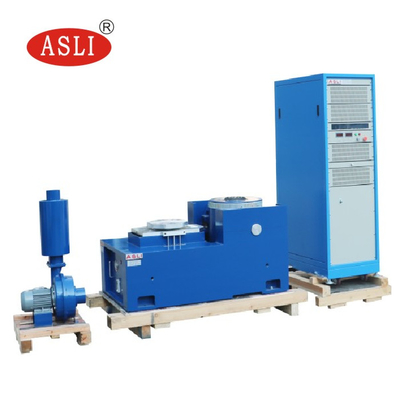

Een compleet vibratietest systeem bestaat uit een shaker, een eindversterker en een vibratiemeet- en regelsysteem. Het voldoet aan relevante nationale en internationale normen — waaronder MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS en andere — en biedt betrouwbare technische ondersteuning voor de inspectie van productkwaliteit.
Download Productgegevensblad (PDF)
- Flexibel ophangsysteem en rechte geleiding bieden een sterk draagvermogen, uitstekende geleidingsprestaties en hoge stabiliteit.
- Het centrale luchtkussen biedt een hoge statische stijfheid en lage dynamische stijfheid, wat zorgt voor een sterk draagvermogen en uitstekende dynamische prestaties.
- Snelle zelfdiagnose en kettingbeveiliging zorgen voor hoge veiligheid en betrouwbaarheid.
- Het luchtkussen isolatie- en dempingsapparaat elimineert de noodzaak van een speciale fundering, reproduceert perfecte vibratiegolfvormen en vermindert trillingsoverdracht.
- Verkrijgbaar met verschillende horizontale en verticale uitbreidingsplatforms.
- Compatibel met alle soorten vibratiecontrollers voor eenvoudige bediening.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Beweegbare Spoel (Kg) | Afmeting Beweegbare Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

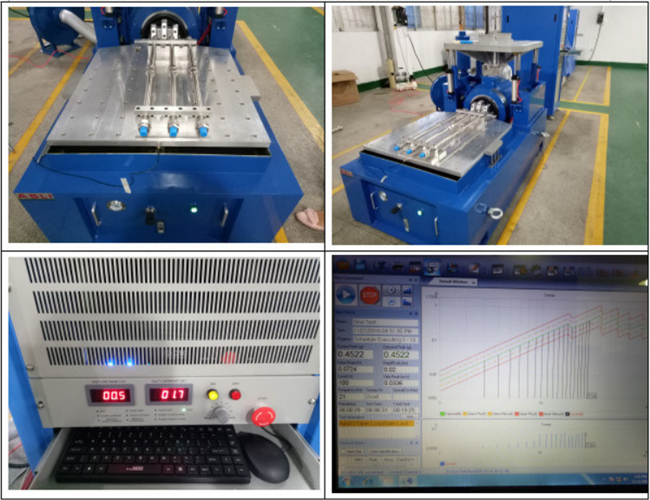

De VT verticale extended-bench en gespecificeerde klemmen zijn met precisie berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt.
- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, wat het laadvermogen en de prestaties van de gehele machinebank verbetert.

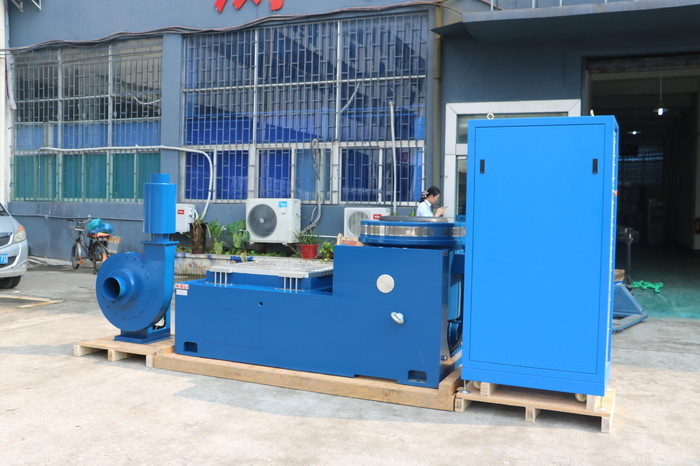

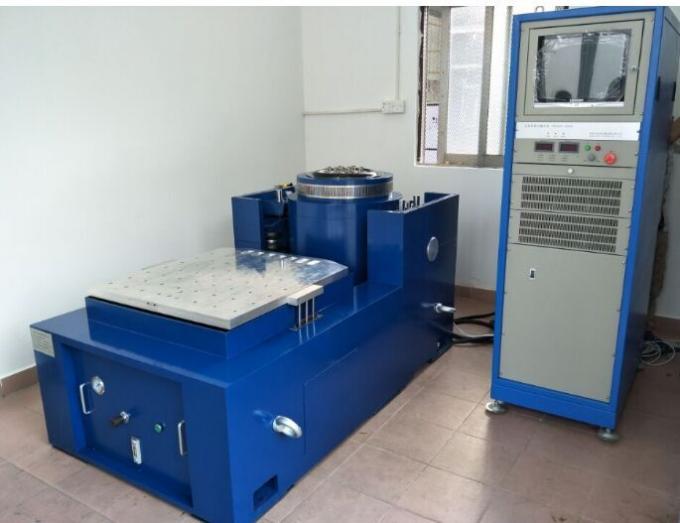

- De horizontale bank en de vibratiebank zijn een integraal type met een perfecte structuur, wat gemak biedt voor installatie en afstelling.
- Statische drukrail, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid.
- Ingebouwde oliepomp met goede structuur en eenvoudige bediening.
Aarzel niet om uw aanvraag te sturen over de Luchtkoeling Hoge Frequentie Elektrodynamische Shaker met Grote Beweegbare Spoel.
