JIS D1601 600kg.F Elektromagnetische Vibratietestmachine voor Laboratorium
Productdetails
| sinus kracht: | 30000N | Standaard: | JIS D1601-standaard |
|---|---|---|---|
| Type: | Elektromagnetisch | Frequentie: | T/T |
| Sollicitatie: | LED, auto-onderdelen, verpakkingen | Max. Laden: | 180 kg |
| Markeren |
De trilling van JIS D1601 het testen machine,600kg.f trilling het testen machine,600kg.f het materiaal van het trillingslaboratorium |
||
Productbeschrijving

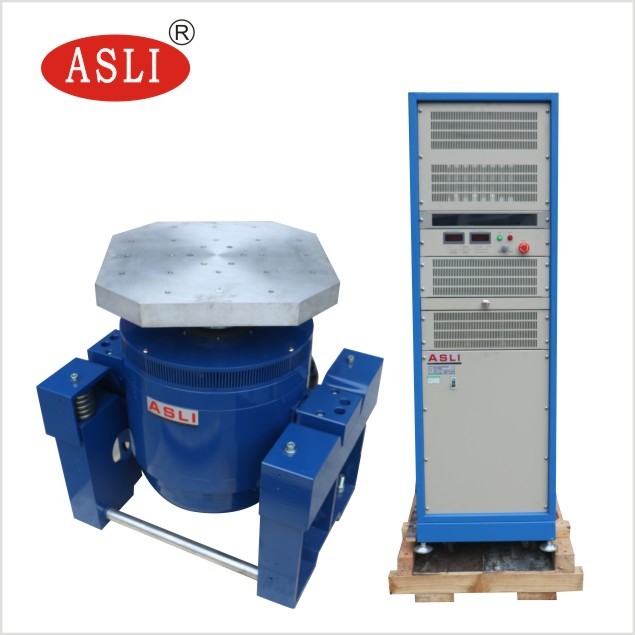

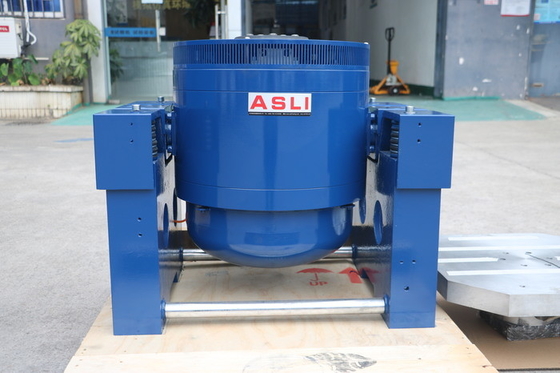

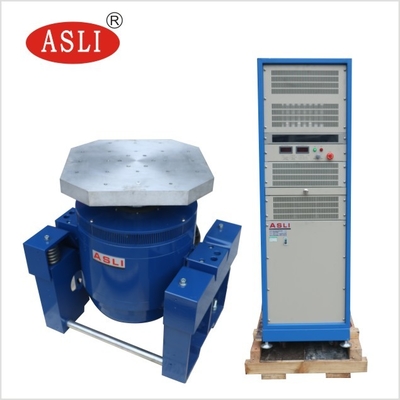

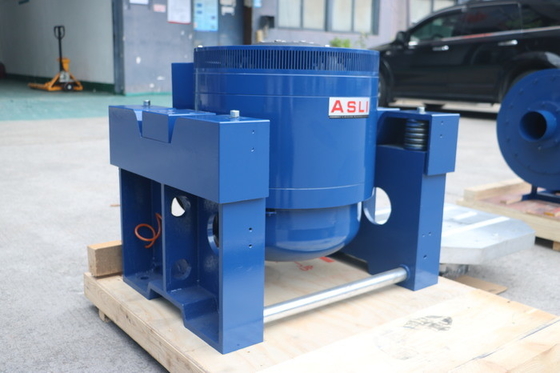

Het trillingstestingsysteem bestaat uit een shaker, een eindversterker en een trillingsmeet- en regelsysteem. Het is ontworpen in overeenstemming met relevante nationale en internationale normen — waaronder MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB en BS — om betrouwbare technische ondersteuning te bieden voor het vaststellen van productkwaliteitsinspectie.
| Model |
Nominaal Sinus Kracht (N) |
Nominaal Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s²) |
Nominaal Snelheid (m/s) |
Nominaal Uitslag (p-p) mm |
Max. Belasting (Kg) |
Bewegend Spoel (Kg) |
Afmeting van Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
- Een robuust ophangsysteem en lineaire bewegingsgeleiding zorgen voor een sterk draagvermogen, uitstekende geleidingsfuncties en hoge stabiliteit. De airbag in het belastingscentrum biedt een hoge statische stijfheid en lage dynamische stijfheid, wat zorgt voor een sterk draagvermogen en perfecte prestaties bij amplitudevariatie.
- Hoog-efficiënte D-klasse schakelende voeding met 3-sigma piekvermogen zorgt voor het laagste energieverbruik en minimaliseert harmonische vervorming.
- Snelle zelfdiagnose met veiligheidsvergrendeling zorgt voor hoge veiligheid en betrouwbaarheid.
- Luchtvering schokisolatieapparaat voor het trillingplatform elimineert de noodzaak van een extra fundering, reproduceert perfect de trillingsgolf en vermindert de trillingsoverdracht.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Afmeting Werkbank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Werkbank) | 220 | 350 | Φ1200 |
Veelgestelde Vragen:
V1: Wat is een Elektrodynamische Trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ervaren tijdens transport, gebruik of onderhoud. Het wordt veelvuldig gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.
V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.
V3: Welke trillingstests kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige vibratie, schoktesten, resonantieonderzoek, frequentiesweep en andere programmeerbare vibratietests uitvoeren.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Er zijn verschillende shaker-modellen beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste shaker-model?
RE: De belangrijkste factoren zijn:
- Maximaal gewicht van het monster
- Afmetingen van het monster
- Vereiste trillingsrichting
- Frequentiebereik
- Maximale versnelling
- Uitslag
- Vereiste trillingstestnorm
Op basis van deze parameters kunnen we een geschikt shaker-systeem aanbevelen.
V6: Kan de shaker zowel verticale als horizontale trillingen uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling, of beide.
V7: Kan het willekeurige trillingstests uitvoeren?
RE: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktesten uitvoeren?
RE: Ja, mits het geselecteerde shaker-systeem voldoende kracht, uitslag en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische trillingsshaker biedt verschillende voordelen voor hoogfrequente trillingstests:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-onderdelen.
- Hoge regelaccuratesse: Frequentie, versnelling, uitslag, snelheid en testduur kunnen nauwkeurig worden geregeld.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op regelsignalen, waardoor het geschikt is voor sweep-trillingstests.
- Stabiele trillingsuitvoer: Gesloten-lusregeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
- Programmeerbare tests: Testparameters zoals frequentiebereik, veegsnelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test-efficiëntie en herhaalbaarheid verbetert.
Naast de trillingstestbank omvat ons productassortiment ook:
- Temperatuur / Vochtigheid Testserie: Temperatuur-vochtigheid testkamer, Inloop stabiliteitskamer, Thermische schoktestkamer, Temperatuur-vochtigheid UV-testkamer, Ramp rate temperatuurkamer.
- Verouderingstestserie: Hoge temperatuur oven, Vacuümdroogoven, Luchtventilatie verouderingstestkamer, Stoomverouderingstestkamer, Ozon testkamer, Burn-in testapparatuur.
- Weersimulatietestserie: Regen-sproeitestkamer, Stoftestkamer, Xenonlamp verouderingstestkamer, UV-bestendigheidstestkamer.
- Mechanische Testserie: Trillingstestmachine, Valtestmachine, Botsingstestmachine, Versnellingsmechanische schoktester, en meer.
Als u meer informatie wenst over de Hoge Frequentie Verticale Vibrerende Elektrodynamische Trillingstafel Testmachine, aarzel dan niet om uw aanvragen te verzenden.
Producthoogtepunten
JIS D1601 600kg.F elektromagnetische trillingstester levert 6KN sinuskracht, 5-3500Hz, 180kg maximale belasting. Ideaal voor LED, auto-onderdelen, verpakkingen. Robuuste ophanging, D-klasse vermogen, airbagisolatie, zelfdiagnose. Aangepaste opties beschikbaar.
