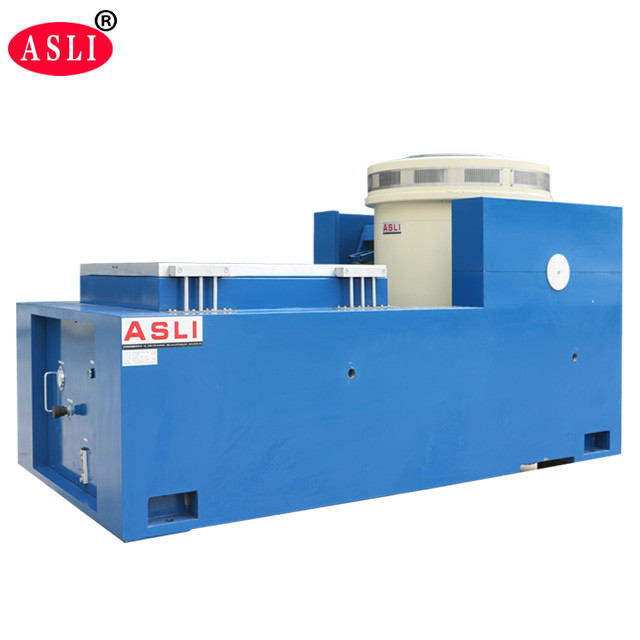

3000kg. F Willekeurig Trilling het Testen Materiaal

Drie-assige elektrodynamische willekeurige trillingstestapparatuur met grote verplaatsing

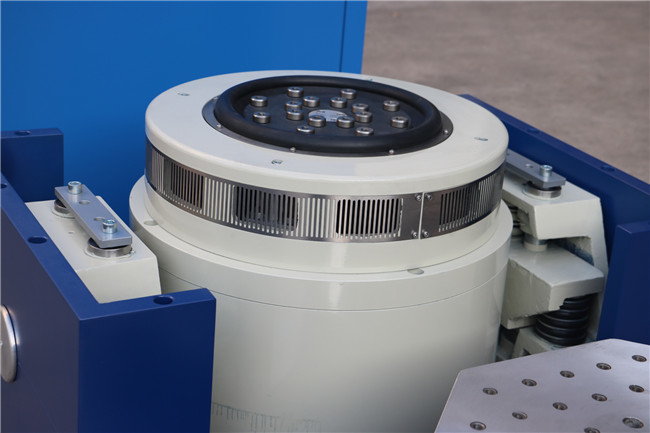

De luchtgekoelde serie triltafel is een trillingstest systeem met een breed frequentiebereik, ontworpen voor kleine tot middelgrote testobjecten. Het frequentiebereik kan oplopen tot 3000 Hz (model 385 kan 5000 Hz bereiken). Elk model triltafel maakt gebruik van metalen halfronde steuncomponenten met betrouwbare on-site verificatie (koolstofvezelplaat voor modellen 616, 816 en 624), samen met een lineaire lager met hoge stijfheid als geleidingssysteem voor de bewegende spoel.

Technische parameters

Model	Nominaal Kracht (N)	Max Kracht (N)	Frequentie Bereik (Hz)	Max Verplaatsing (mm)	Max Versnelling (g)	Max Snelheid (m/s)	Anker Massa (kg)	Max Belasting (kg)	Anker Diameter (mm)
ES-30	30000	30000	3–2800	1000	1.8	5	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600

Controller Overzicht

Het trillingscontrole- en meetsysteem is primair ontworpen voor trillingstests en signaalanalyse. Belangrijke systeemkenmerken zijn:

• Sinus sweep testmogelijkheid
• 1 controle- en meetkanaal
• Frequentiebereik tot 5000 Hz
• Sweep frequentie, omhullende, gelijke amplitude, gelijke snelheid, gelijke versnelling en variabele versnellingsmodi
• Analysestanden: RMS en tracking filtering
• Sweep frequentiemodi: lineair logaritmisch, positieve en negatieve sweep, en vaste frequentie

Resonantie zoeken en aanhouden

Resonantie zoeken: Het systeem kan resonantiegevallen zoeken door resonantiepunten te identificeren. Deze functie helpt gebruikers de productinstallatie, productieprocessen en armaturen beter te evalueren om resonantieproblemen te voorkomen.

Aanhouden functie: Wanneer het noodzakelijk is om de betrouwbaarheid van het testproduct bij het resonantiepunt te verhogen, stelt de aanhouden functie de gebruiker in staat de mate van schade aan het monster bij het resonantiepunt te beoordelen. De aanhoudtijd is volledig configureerbaar.

Aanvullende mogelijkheden

Naast de vier hierboven beschreven functies kan het trillingstest systeem ook sinusvormige willekeurige en willekeurige trillingstests uitvoeren.

Veelgestelde vragen:

V1: Wat is een elektrodynamische vibrator?
ANT: Een elektrodynamische vibrator is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ervaren tijdens transport, gebruik of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.

V2: Welke producten kunnen worden getest?
ANT: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.

V3: Welke trillingstests kan de shaker uitvoeren?
ANT: Afhankelijk van de systeemconfiguratie kan het sinusvormige trillingen, willekeurige trillingen, schoktests, resonantiezoeken, frequentiesweeps en andere programmeerbare trillingstests uitvoeren.

V4: Wat is de maximale testfrequentie?
ANT: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende shaker modellen zijn beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.

V5: Hoe selecteer ik het juiste shaker model?
ANT: De belangrijkste factoren zijn:

• Maximaal monstergewicht
• Monsterafmetingen
• Vereiste trillingsrichting
• Frequentiebereik
• Maximale versnelling
• Verplaatsing
• Vereiste trillingsteststandaard

Op basis van deze parameters kunnen we een geschikt shaker systeem aanbevelen.

V6: Kan de shaker zowel verticale als horizontale trillingen uitvoeren?
ANT: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling of beide.

V7: Kan het willekeurige trillingstests uitvoeren?
ANT: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.

V8: Kan het schoktests uitvoeren?
ANT: Ja, mits het geselecteerde shaker systeem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.

Een elektrodynamische vibrator biedt verschillende voordelen voor hoogfrequente trillingstests:

• Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-onderdelen.
• Hoge regelnauwkeurigheid: Frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden geregeld.
• Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op stuursignalen, waardoor het geschikt is voor sweep trillingstests.
• Stabiele trillingsuitvoer: Gesloten-lusregeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
• Programmeerbare tests: Testparameters zoals frequentiebereik, sweep rate, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
• Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
• Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de efficiëntie en herhaalbaarheid van tests verbetert.
