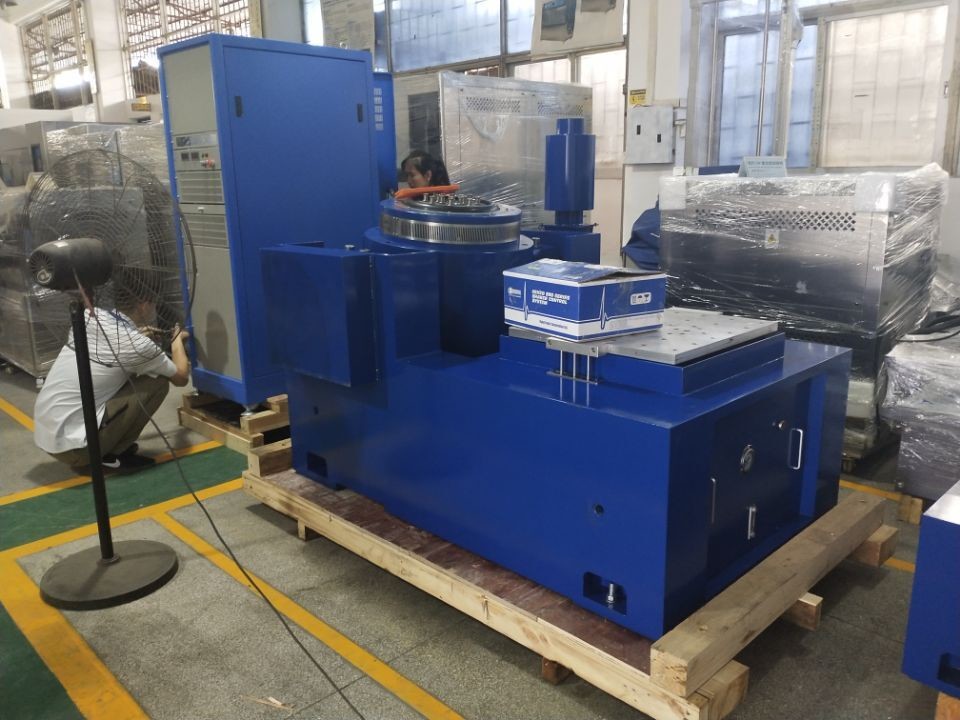

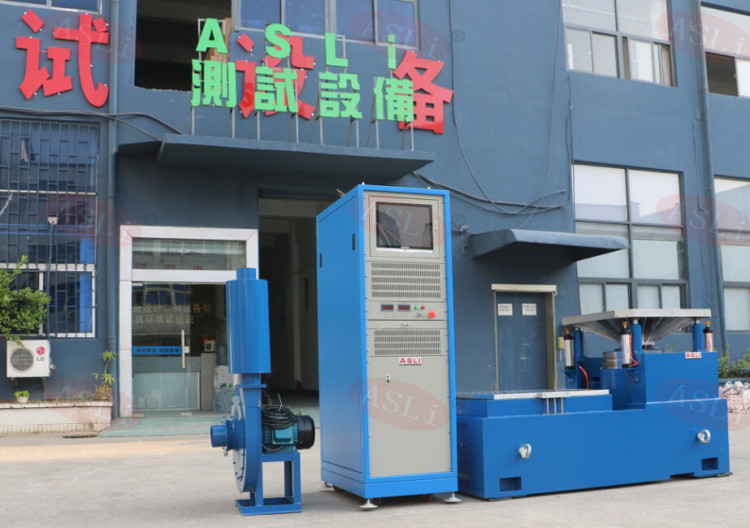

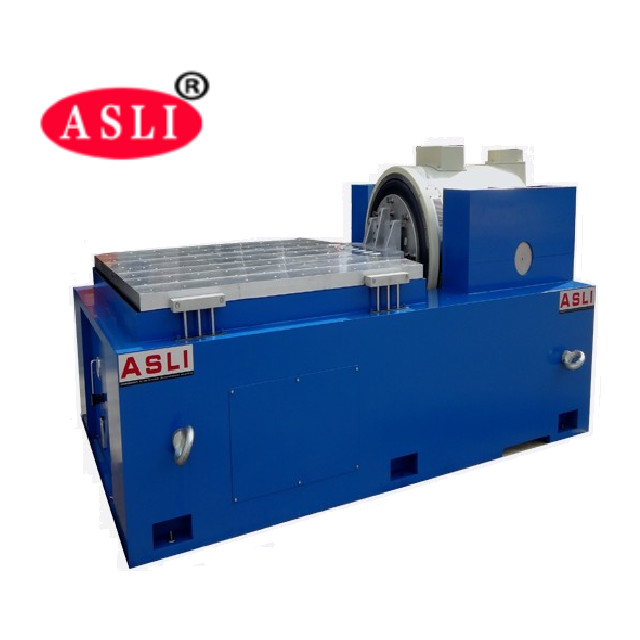

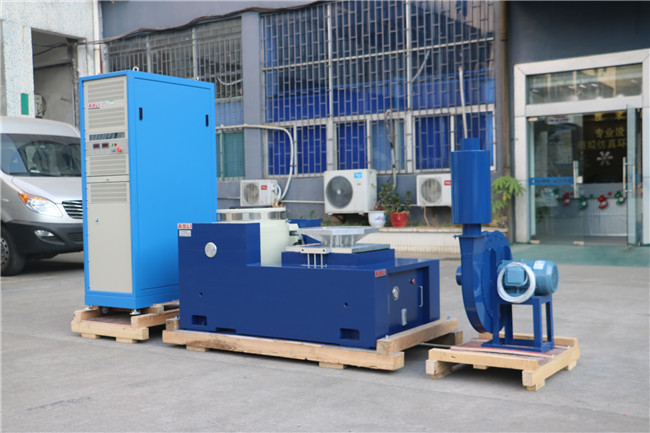

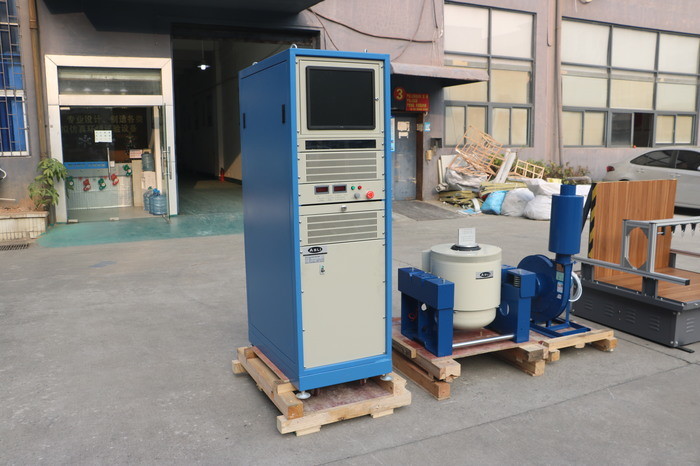

Hoge Frequentie 3000hz 10000N Eleltrodynamisch Shaker System
Productdetails
| sinus kracht: | legering behuizing | Stroom: | Elektronisch |
|---|---|---|---|
| trilling richting: | Geen waterkristallen | trillingsgolf: | Volgens tekeningen |
| versnellingssensor: | 1 st | invoer: | 9~10 |
| uitgang: | 9~10 | Frequentie: | Vloeistofstroomschakelaars |
| Markeren |
3000hz eleltrodynamisch schudbekersysteem,10000N eleltrodynamisch schudbekersysteem,3000hz de schudbeker van de hoge frequentietrilling |
||
Productbeschrijving
Het High Frequency 3000Hz 10000N Electrodynamic Shaker System is ontworpen voor veeleisende trillingstesttoepassingen.luchtvaart, lucht- en ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
| Model |
Geclassificeerd Sine Kracht (N) |
Geclassificeerd Willekeurig Kracht (N) |
Frequentie. Bereik (Hz) |
Geclassificeerd Versnelling (m/s2) |
Geclassificeerd Versnelling (m/s) |
Geclassificeerd Verplaatsing (p-p) mm |
Max, ik ben er klaar voor. Verladen (kg) |
Verhuizen Spiraal (kg) |
Afmeting van Verhuizen Spiraal (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Binnen een kleine laadbank kunnen hogere versnelling en werkfrequentie worden gerealiseerd, waardoor het laadvermogen en de algemene prestaties van de complete machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn van integraal type, met een robuuste structuur en een gemakkelijke installatie en aanpassing.
- Statische drukbaan met V-vormig ontwerp, biedt hellingsbestendige en vervormingsafgelaste capaciteiten.
- Ingebouwde oliepomp met een goed ontworpen structuur voor een gemakkelijke bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢ 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
57.7 76.9 86.5 |
De elektromagnetische trillingstestmachine is ontworpen voor onderwijs, onderzoek en laboratoriumomgevingen.,luchtondersteuning, rollagers, lineaire begeleiding en isolatie van de trunnion met geavanceerde moderne technologie en gespecialiseerde techniek.
Dit systeem kan X, Y en Z drie-assige sinusvormige trillingen testen en breedband willekeurige trillingen testen, evenals klassieke pulstesten (half sinus, trapezium,de zadentandgolf) en het schokrespons spectrum testen.
Vragen:
V1: Wat is een elektrodynamische trillingsshaker?
RE: Een elektrodynamische trillingsshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ondervinden tijdens transport, werking of service.Het wordt veel gebruikt voor betrouwbaarheid, duurzaamheid en kwalificatietests.
V2: Welke producten kunnen worden getest?
RE: Kan worden gebruikt voor elektronische onderdelen, auto-onderdelen, batterijen, luchtvaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur,en andere producten waarvoor trillingsonderzoek vereist is.
V3: Welke trillingsonderzoeken kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige trillingen, schoktesten, resonantiezoekingen, frequentiescoating en andere programmeerbare trillingen testen.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie.Gelieve uw gewenste frequentiebereik te verstrekken zodat we een geschikt model kunnen aanbevelen.
V5: Hoe kies ik het juiste shakermodel?
RE: De belangrijkste factoren zijn:
- Maximaal monstergewicht
- Afmetingen van het monster
- Vereiste trillingsrichting
- Frequentiebereik
- Maximale versnelling
- Verplaatsing
- Vereiste trillingstestnorm
Op basis van deze parameters kunnen wij een geschikt shakersysteem aanbevelen.
V6: Kan de shaker zowel verticaal als horizontaal trillen?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testinstallatie, een horizontale testinstallatie of beide.
K7: Kan het willekeurige trillingsonderzoek uitvoeren?
RE: Ja. Een geschikte trillingsregelaar kan worden geconfigureerd voor willekeurige trillingsonderzoek, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktesten uitvoeren?
RE: Ja, op voorwaarde dat het geselecteerde shakersysteem voldoende kracht, verplaatsing en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische trillingsshaker biedt verschillende voordelen voor het testen van hoge frequentie trillingen:
- Breed frequentiebereik: geschikt voor zowel laagfrequente als hoogfrequente trillingstests, met name voor elektronische en automobielcomponenten.
- Hoge controle nauwkeurigheid: frequentie, versnelling, verplaatsing, snelheid en testduur kunnen nauwkeurig worden gecontroleerd.
- Snelle reactie: het elektrodynamische aandrijfsysteem reageert snel op besturingssignalen, waardoor het geschikt is voor het uitvoeren van schommelproeven.
- Stabiele trillingsopbrengst: de gesloten schakelregeling zorgt ervoor dat de trillingsniveaus gedurende de hele test stabiel blijven.
- Programmeerbare tests: Testparameters zoals frequentiebereik, sweeprate, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente testen: Vooral geschikt voor PCB/PCBA, automobielelektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen automatisch worden opgeslagen en uitgevoerd, waardoor de testefficiëntie en herhaalbaarheid worden verbeterd.
Producthoogtepunten

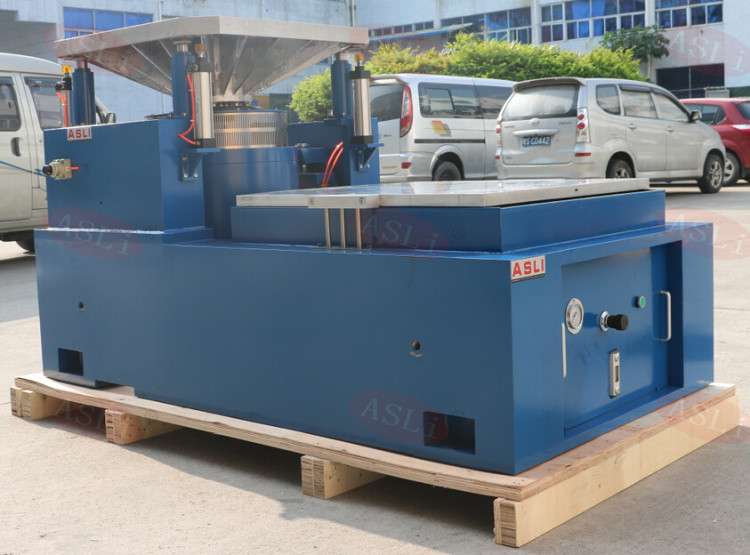

10000N elektrodynamische schudder, 3-3000 Hz sinus/willekeurig/schok, horizontale trillingen. Ingebouwde oliepomp, V-vormig statisch drukspoor, bestand tegen hellingen en bias-belasting. Ideaal voor defensie, lucht- en ruimtevaart, elektronica testen. Op maat gemaakte uitbreidingstafels beschikbaar.
