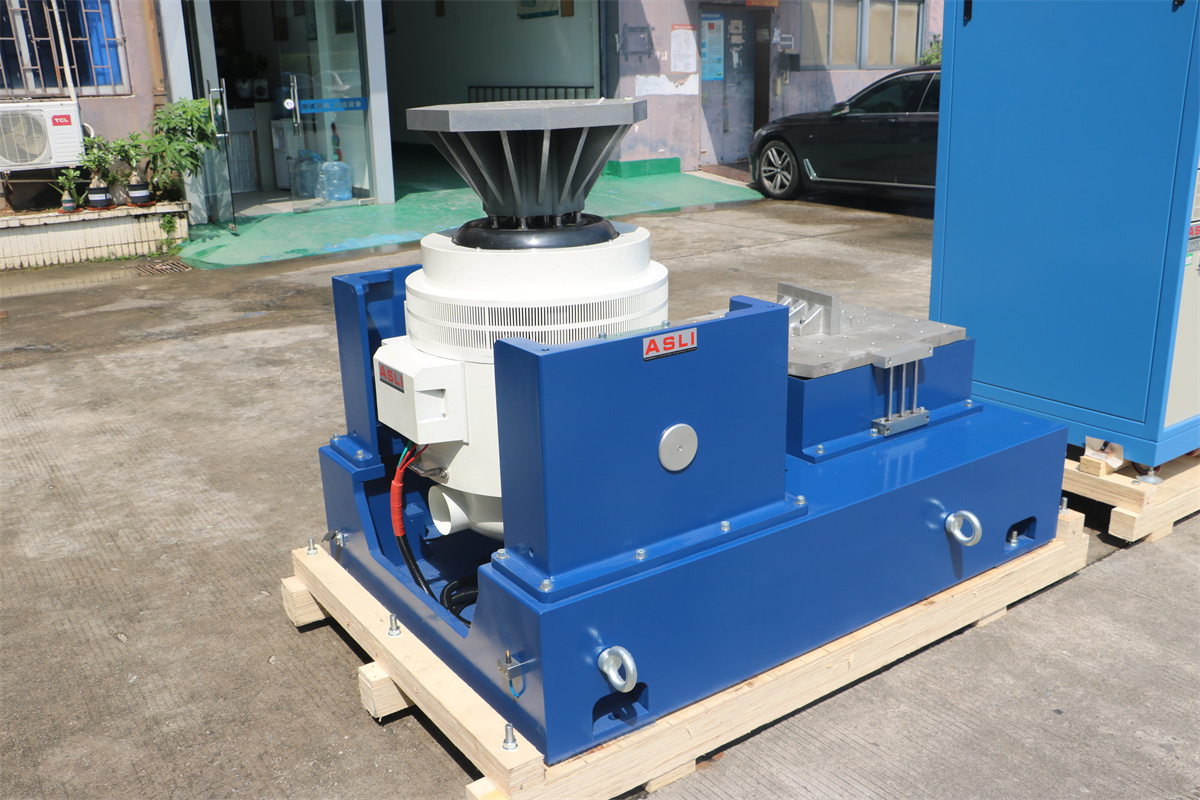

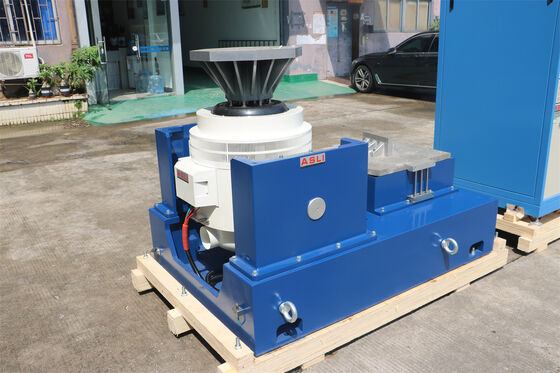

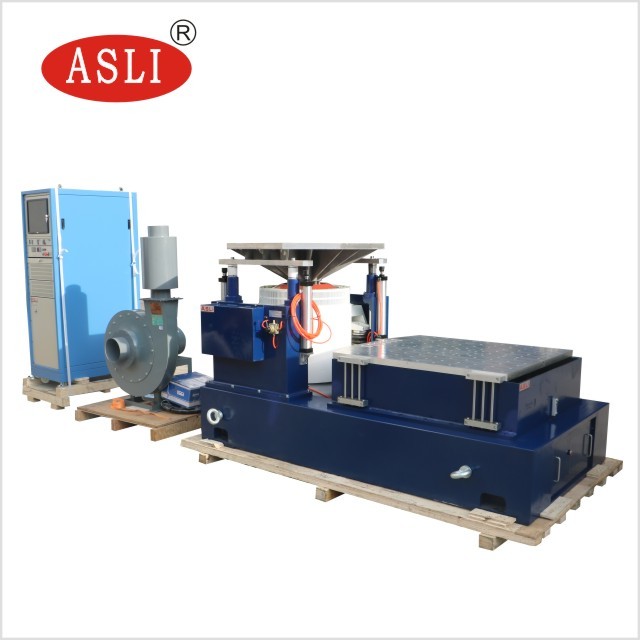

Trilsysteem met 3 assen

Brand Name: ASLI
Place of Origin: Guangdong, China
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


Trillingsrichtingen: Drie richtingen gratis trillingen Stroom: 20 kW
Spanning: 380 V Nauwkeurigheid: +/- 1%
sinus kracht: legering behuizing trillingsgolf: Volgens tekeningen
versnellingssensor: 1 st Invoer: 9~10
Nominale sinuskracht: legering behuizing geschatte willekeurige kracht: legering behuizing
Frequentiebereik: 3-3000 Hz Nominale versnelling: 1000 m/s2
Nominale snelheid: PLC Nominale verplaatsing: 51 mm
Max Loading: 270 kg
Markeren

3-assig trillingsschuddersysteem

,

trillingssysteem met 3 assen

,

3-assig trillingstestingsysteem

Product Description

Productoverzicht

Het 3-assige vibratiesysteem is ontworpen voor het testen van een breed scala aan verpakkingsmaterialen, printplaten en elektrische producten. Het levert betrouwbare, herhaalbare vibratiesimulatie voor productkwalificatie en betrouwbaarheidsbeoordeling.

  • IEC62133
  • UL1642
  • UN38.3
  • GB31241
Werkingsprincipe

De vibratietester werkt volgens een principe dat vergelijkbaar is met dat van een luidspreker: een elektrische geleider wordt bewogen door de werking van elektromagnetische kracht binnen een magnetisch veld. De kracht die het bewegende deel versnelt, wordt gegenereerd door het evenwicht tussen de aandrijfstroom en de magnetische flux. Door de aandrijfstroom te regelen, kan de vibratiegenerator nauwkeurig worden bestuurd.

Het maximale acceleratieniveau van de elektromagnetische vibratie-exciter wordt bepaald door de maximale stroom en de belasting. Bij lage frequenties is de verplaatsing van het bewegende deel beperkt, dus de acceleratie zal geen hoog niveau bereiken. De resonantiefrequentie van het bewegende element is ingesteld hoger dan de bovengrens van het frequentiebereik.

Parameters van de luchtgekoelde vibratietestmachine
Model Nominale sinuskracht (N) Nominale willekeurige kracht (N) Frequentiebereik (Hz) Nominale acceleratie (m/s²) Nominale snelheid (m/s) Nominale verplaatsing (p-p) mm Max. belasting (Kg) Bewegende spoel (Kg) Afmeting bewegende spoel (mm)
ES-3 3000 3000 3–3500 1000 1,6 25 100 3,5 ⌀150
ES-3a 3000 3000 3–3500 400 1,6 40 120 9 ⌀230
ES-6 6000 6000 3–3500 1000 1,6 25 180 6,5 ⌀230
ES-6a 6000 6000 3–3500 1000 1,6 51 250 12 ⌀230
ES-10 10000 10000 3–3000 1000 1,8 51 270 14 ⌀240
ES-20 20000 20000 3–3000 1000 1,8 51 300 30 ⌀320
ES-30 30000 30000 3–2800 1000 1,8 51 450 40 ⌀450
ES-40 40000 40000 3–2800 1000 1,8 51 500 50 ⌀450
ES-50 50000 50000 3–2700 1000 1,8 51 750 50 ⌀450
Technische parameters van de expander
Verticale expander
Technical parameters diagram of the vertical expander for the 3 Axis Vibration System
Horizontale expander
Technical parameters diagram of the horizontal expander for the 3 Axis Vibration System
Specificaties van de vibratietestmachine
  1. Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
  2. Twee-magnetische circuitontwerp met lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
  3. Rockerstang rollagers met rechte en op import gerichte composietlichaam stijfheid oriëntatie, die een sterke excentrieke belastingscapaciteit bieden.
  4. Trunnion isolatie fundering speciaal voor hormoongebruik, biedt handige mobiele installatie.
  5. Geavanceerd mobiel systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
  6. Nieuw kanaalontwerp verbetert het koelingseffect.
  7. Statische stijfheid en dynamische stijfheid van het lager met kleine ballon, verhoogt de draagcapaciteit van de vibratietafel en verbetert de prestaties bij lage frequenties.
Gedetailleerde afbeeldingen
Andere producten
Overview of other testing equipment offered by ASLI
Ons bedrijf
ASLI company facility and manufacturing environment

ASLI hoofdproducten: klimaatkamer, temperatuurkamer, vochtigheidskamer, walk-in kamer, UV-verouderingskamer, thermische schok kamer, xenon kamer, xenon gecombineerde UV-verouderingskamer, PCT kamer, HAST kamer, vibratiekamer, hoogfrequente vibratietester, mechanische schoktester, klimaat gecombineerde vibratiekamer, en meer.

Verpakking & Levering

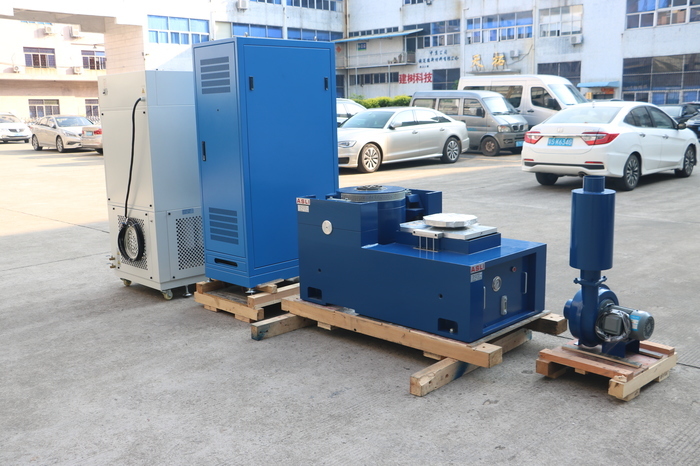

Packing and delivery preparation of the vibration testing system
Onze service
ASLI customer service and technical support team
Veelgestelde vragen

V1. Wat zijn uw verpakkingsvoorwaarden?

A: Over het algemeen verpakken we onze goederen in neutrale witte dozen en bruine kartonnen.

V2. Wat zijn uw betalingsvoorwaarden?

A: T/T 50% als aanbetaling, en 50% voor levering. We laten u de foto's van de producten en pakketten zien voordat u het saldo betaalt.

V3. Wat zijn uw leveringsvoorwaarden?

A: EXW, FOB, CFR, CIF, DDU.

V4. Hoe zit het met uw levertijd?

A: Over het algemeen duurt het 30 tot 60 dagen na ontvangst van uw aanbetaling. De specifieke levertijd is afhankelijk van de artikelen en de hoeveelheid van uw bestelling.

Als u meer informatie nodig heeft over het 3-assige vibratiesysteem, aarzel dan niet om uw aanvraag te sturen.

Product Highlights

Het 3-assige vibratiesysteem levert een sinuskracht van 10.000 N, een nauwkeurigheid van ±1% en vrije trillingen in drie richtingen voor auto-, plastic-, textiel- en elektrische tests. IP55-gecertificeerd, 20 kW, 380 V, met sinus-, willekeurige en schokgolfvormen. Ondersteunt OEM-, ODM- en OBM-aanpassingen en omvat een garantie van 1 jaar.
