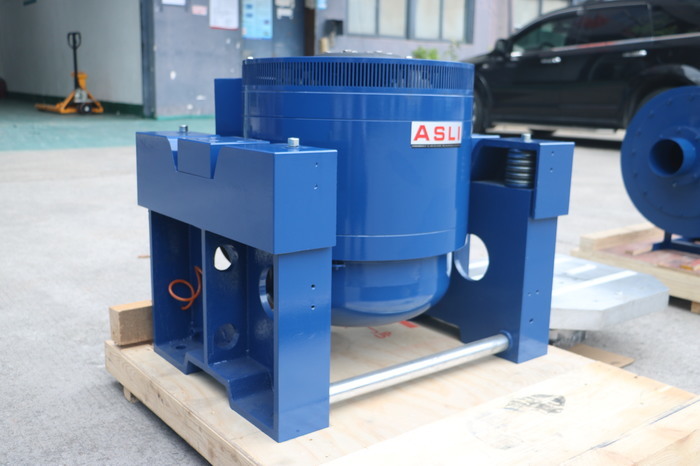

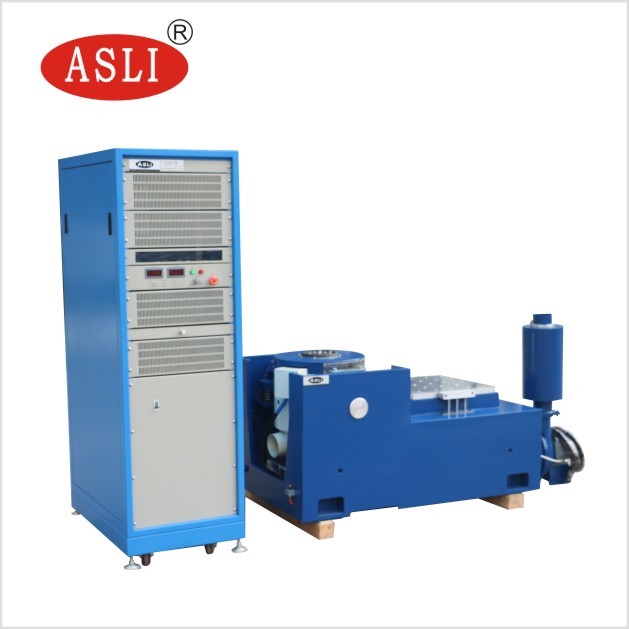

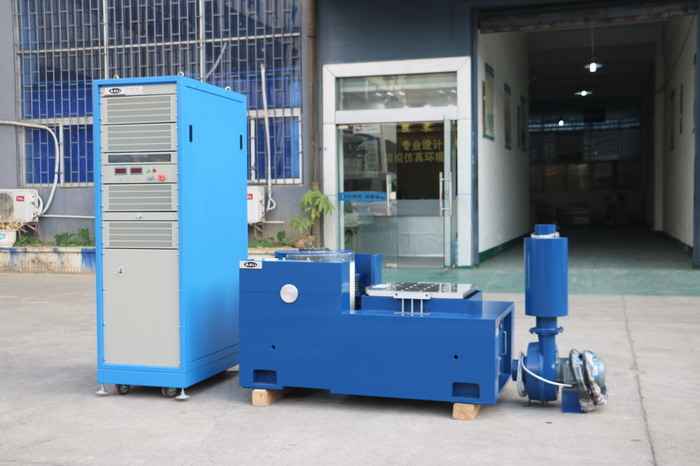

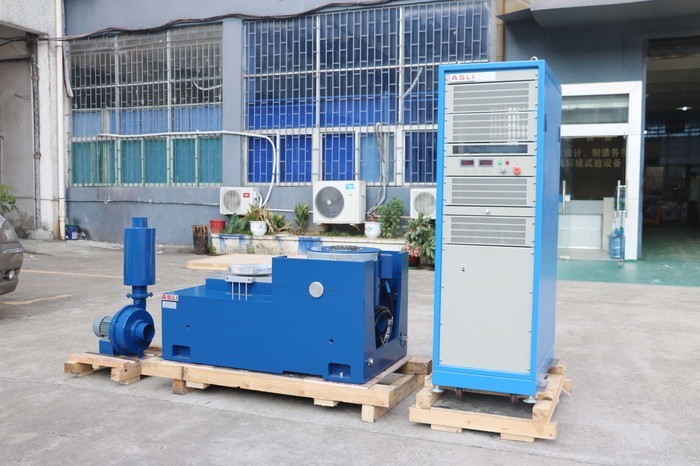

Hoogfrequente Elektrodynamische Triltafel

We zijn een fabrikant van elektrodynamische hoogfrequente trillings shaker serie producten.zelfgegenereerde skelet actiekringeDeze producten kunnen X, Y, Z drieassige sinusvormige trillingen testen en breedband willekeurige trillingen testen.en klassieke pulstesten (half-sinus), trapezium, zaagtandgolf) en schokrespons spectrum tests.en huishoudelijke apparatuur industrieën.

1. Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
2. Twee-magnetische circuits, laag magnetisch flux lek, compacte en rationele structuur.
3. Rocker rod rollagers, rechte en importgerichte composietcarrosserie stijfheid oriëntatie, met excentrische laadcapaciteit.
4. Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
5. Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.

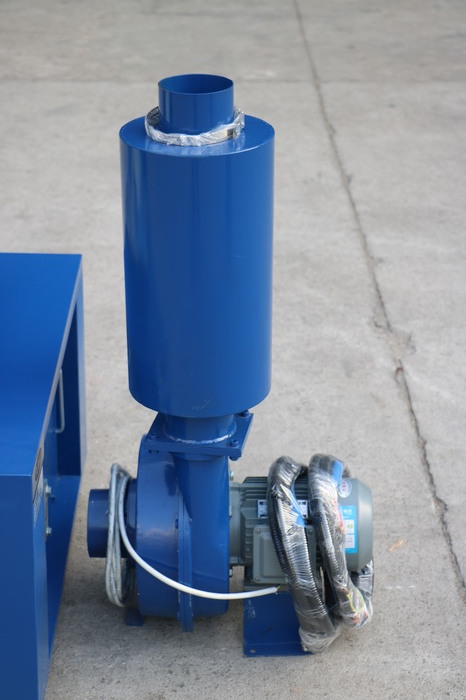

6. Nieuw kanaalontwerp verbetert het koeleffect.
7. De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de trillingstafelcapaciteit en verbeteren de prestaties bij lage frequentie.

1. Nominale kracht: sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N.
2. Frequentiebereik: 3 Hz tot 3500 Hz; vaste frequentie, heen en weer vegen, sinus, willekeurig, schok.
3. Frequentiemodus: lineair, logaritmisch, heen en weer, vaste frequentie.
4. Frequentietijden: 1 tot 32767.
5. Wijsfrequentietijd: vaste frequentie / enkelvoudige 1 ‰ 3600 minuten; wijsfrequentiekorven kunnen worden weergegeven.
6. Maximale versnelling: 1000 m/s2 (zonder belasting).
7. Maximale snelheid: 1,6 m/s.
8. Max. verplaatsing: 25 mm p-p (zonder belasting), dubbele piek.
9. Schokverplaatsing: 25 mm.
10. Gewicht van de bewegende spoel: 3,5 kg.
11. Trillingsrichting: verticaal.
12. Vibratiegolf: sinus, willekeurig, schok.
13. Diameter van de bewegende spoel: Φ150 mm.
14. Dimensies van het trillingssysteem: W750 × H599 × D680 mm.
15. Vibratiesysteem Gewicht: 490 kg.

1. Een dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldintensiteit en vermindert het fluxlekken.
2. U-type veer, rollen en lineair lager bieden een sterke weerstand tegen afbuigende belasting.
3. Het trillingssysteem werkt zelfs bij zware belasting stabiel; er is geen speciale fundering nodig.
4. Er zijn beschermingsinrichtingen voor oververwarming, overbelasting, overstroom, overspanning en oververplaatsing van de trillingstest.onderspanningBescherming van de aandrijvingspotentie omvat de bescherming tegen stroombeperking, zachte start, overtemperatuur, korte stroom en modulefout.
5. Kan sinus, willekeurige en impact tests uitvoeren.
6. Dit systeem heeft lage eisen voor spanningsschommelingen; ≤ ± 10% is aanvaardbaar.
7. Dit systeem heeft lage eisen aan grondweerstand; ≤ 4Ω is aanvaardbaar.
8. Hoge betrouwbaarheid, met name geschikt voor langdurig gebruik.

1. Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.
2. De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur en een gemakkelijke installatie en aanpassing.
3. Statische drukbaan, V-vormig, hellingsbestendige en vooringenomen belastingsbestendige, ingebouwde oliepomp, goede structuur en eenvoudige bediening.

VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens een perfecte structuur,materiaal van hoge kwaliteit, en vakmanschap.
