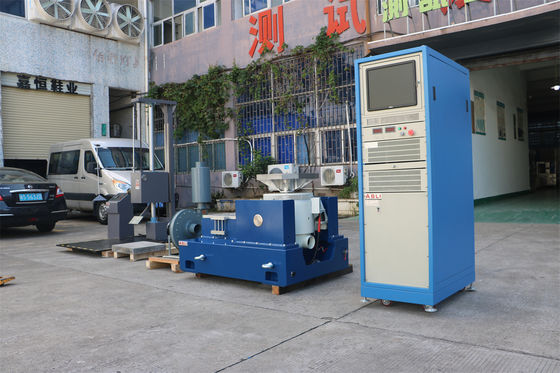

Elektro-Dynamisch Hoogfrequent Trillingsshaker Testsysteem
vibration test equipment ES-20.pdf
waarom is een trillingstest nodig
Het is niet moeilijk te begrijpen dat trillingen de duurzaamheid en betrouwbaarheid van machinesystemen of structuren kunnen beïnvloeden en problemen kunnen veroorzaken zoals schade, abnormale stops en catastrofale storingen. Trillingsmeting is een belangrijke tegenmaatregel om te voorkomen dat deze problemen zich voordoen

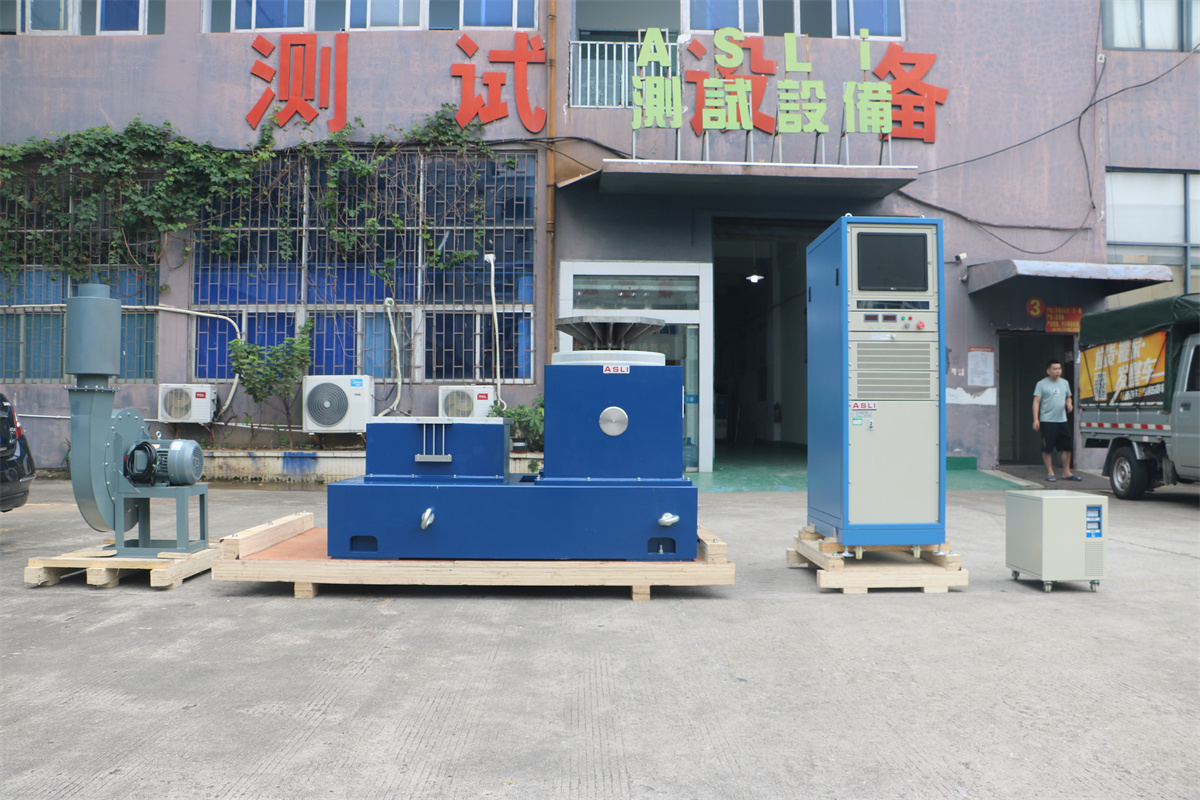

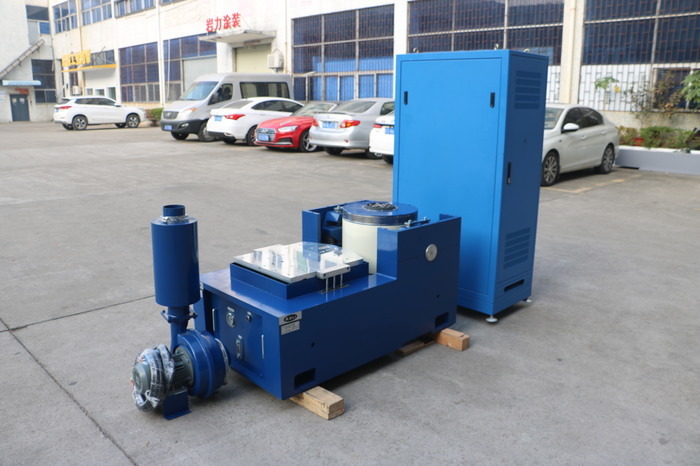

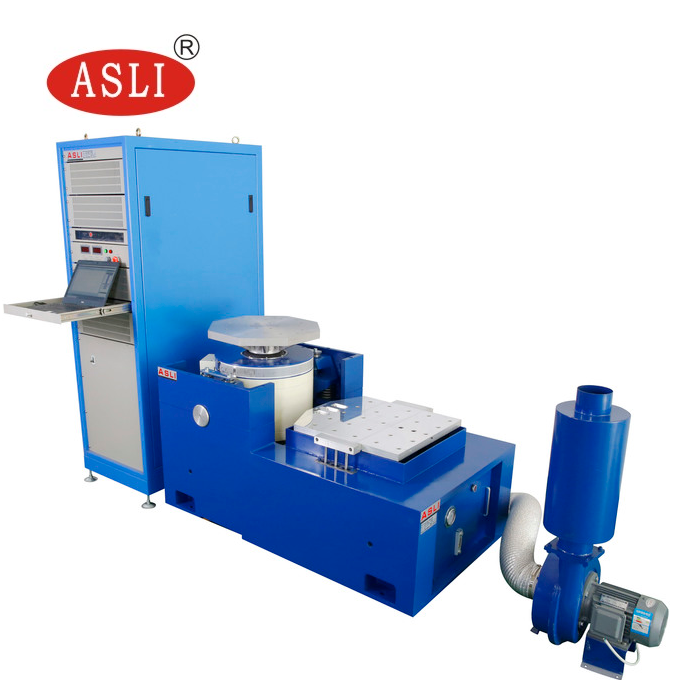

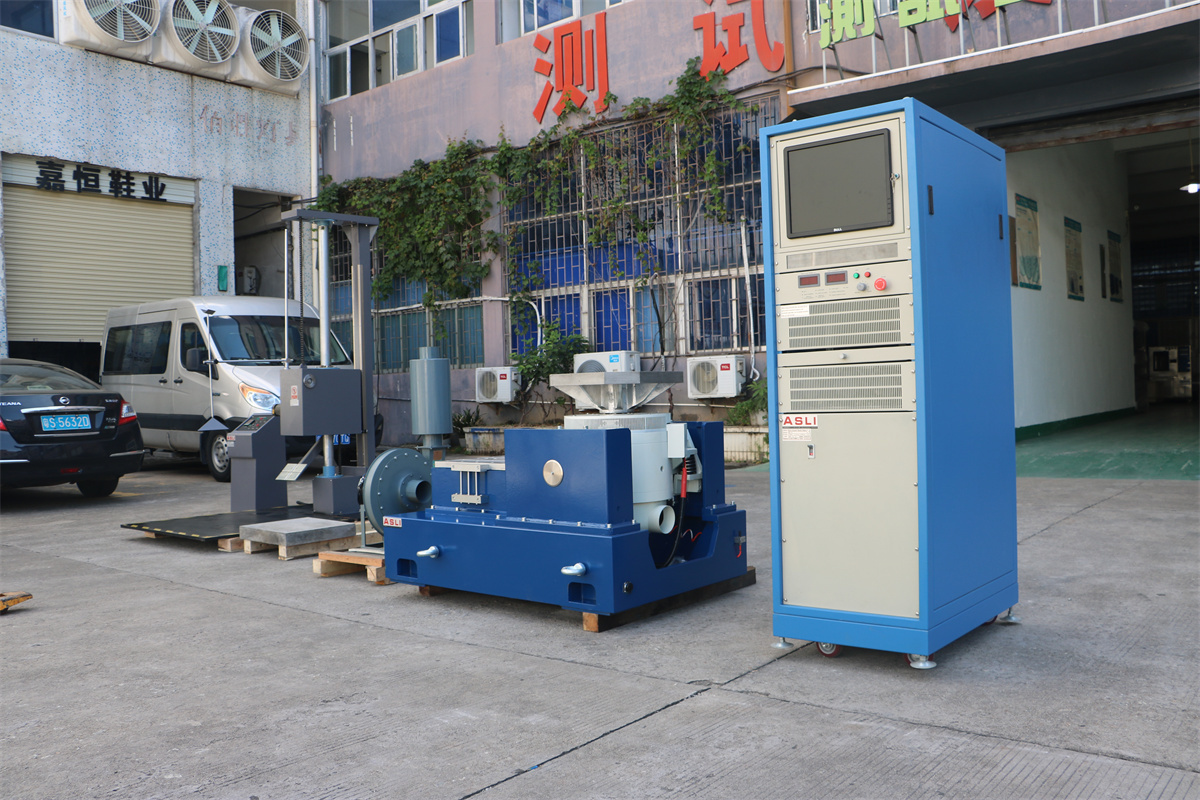

Samenstelling testsysteem

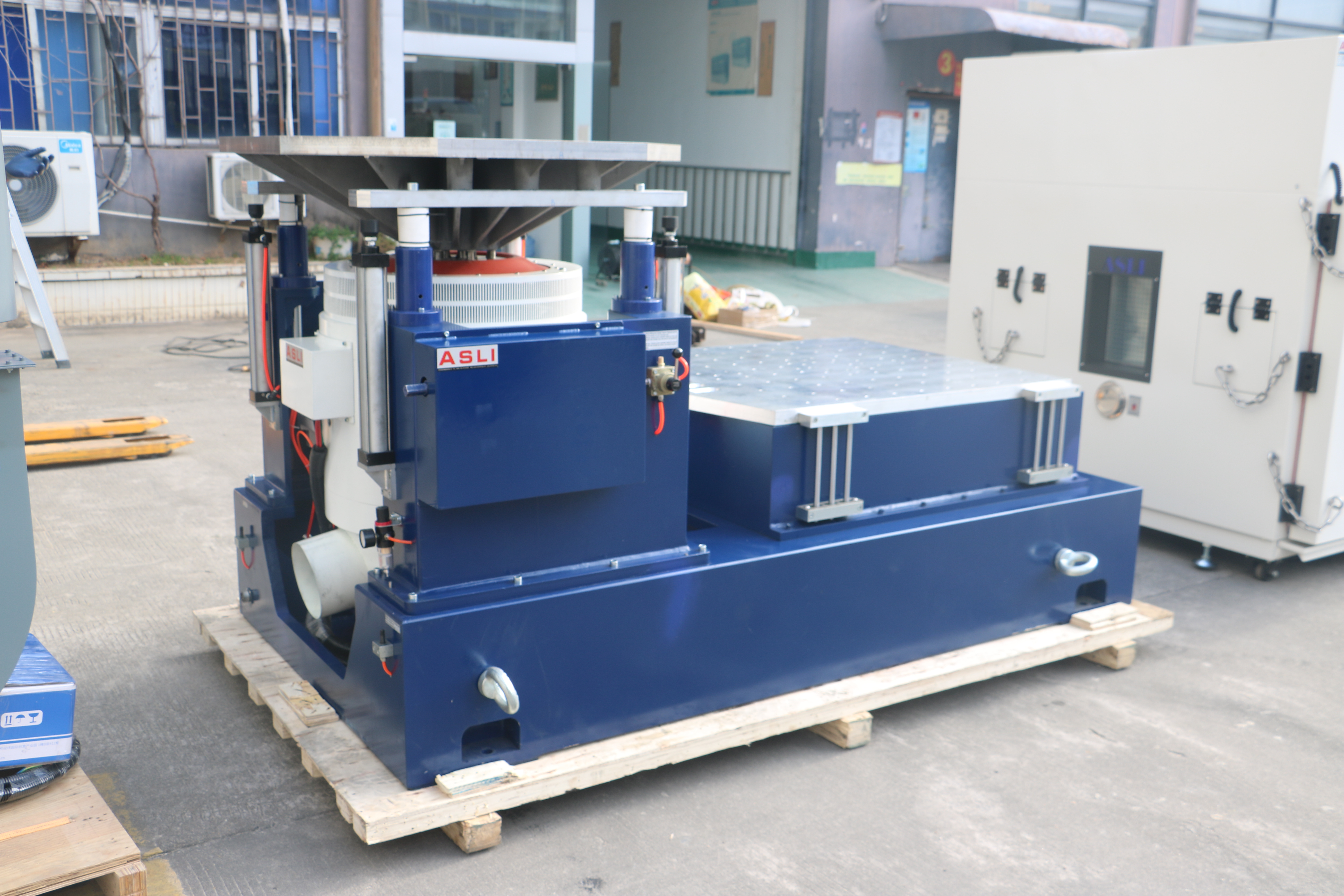

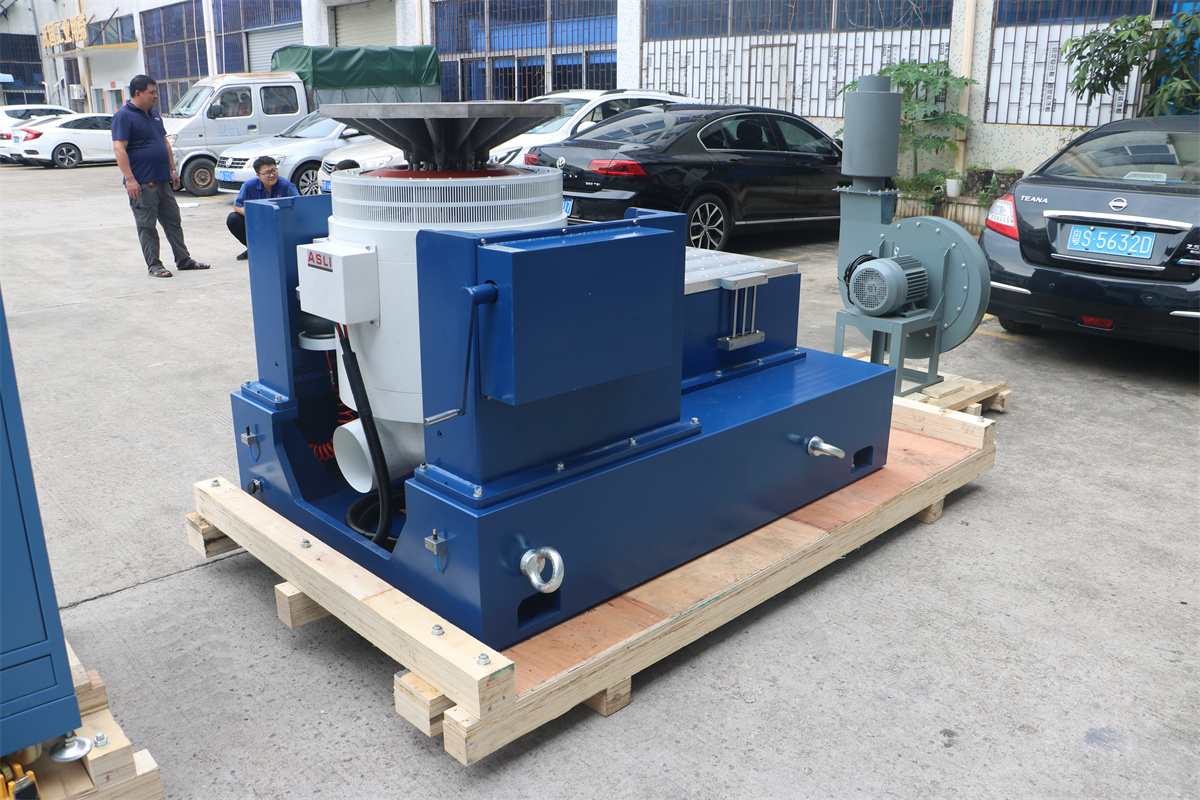

1. Eendelige horizontale trillingsgenerator
2. Verticale uitbreidingstafel
3. Koelventilator met geluiddemper
4. Digitale schakelende eindversterker
5. Multifunctioneel trillingscontrole meetinstrument.
Specificatie
| Naam | Elektro-Dynamisch Hoogfrequent Trillingsshaker Testsysteem | ||||||||
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s2) | Nominale Snelheid (m/s) | Nominale verplaatsing (p-p)mm | Max. Belasting (Kg) | Bewegende spoel (Kg) | Afmeting van Bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Als u twijfelt of behoeften heeft over Elektro-Dynamisch Hoogfrequent Trillingsshaker Testsysteem, neem dan gerust contact met ons op.
