XYZ-as Elektromagnetische horizontale en verticale trillingen
Product Details
| sinus kracht: | legering behuizing | Snelheid: | NOKIA FWFA 473040A |
|---|---|---|---|
| Verplaatsing: | 1 LED, meerkleurig instelbaar | Frequentie: | Vloeistofstroomschakelaars |
| laden: | 270 kg | versnelling: | 100G |
| anker: | 240 mm | ||
| Markeren |
XYZ-as elektromagnetische trillingsmeter,horisontale en verticale trillingsonderzoeksapparatuur,apparatuur voor het testen van willekeurige trillingen met garantie |
||
Product Description

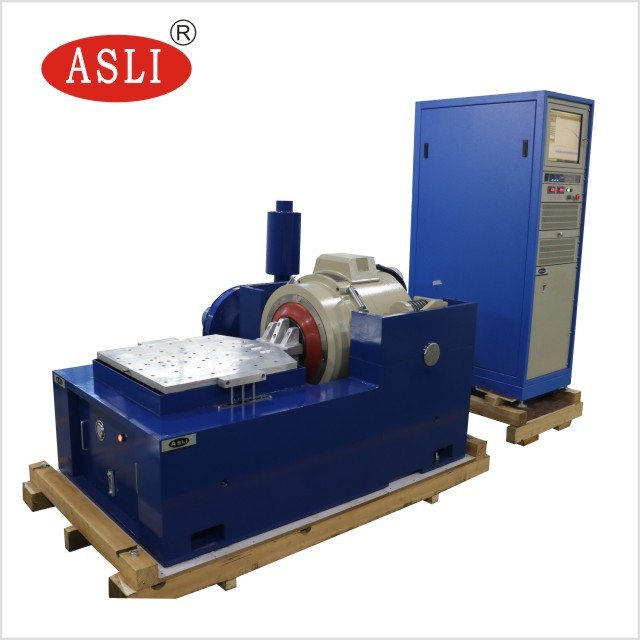

De High Frequency Vibration Shaker gebruikt geavanceerde moderne technologieën, waaronder een dubbele magnetische circuitstructuur, zelf gegenereerde skelet actie cirkels, airborne ondersteuning," "rollagers en lineaire begeleidingHet is geschikt voor het uitvoeren van X-, Y- en Z-drie-assige sinusvormige trillingen en breedbandrandom trillingen.evenals klassieke (half-sinus) puls- en schokreactiespectrumonderzoekenHet wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 20000N
- Frequentiebereik:3Hz tot 3000Hz; ondersteunt vaste frequentie, heen en weer vegen, sinus, willekeurige en schokmodus
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentie van het schuiven:1 tot en met 32767
- Frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
- Max. versnelling:1000 m/s2 (zonder belasting)
- Max. snelheid:1.8 m/s
- Max. verplaatsing:51 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:51 mm
- Gewicht van de bewegende spoel:14 kg
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ240 mm
- Dimensie van het trillingssysteem:W1060 × H750 × D845 mm
- Gewicht van het trillingssysteem:960 kg

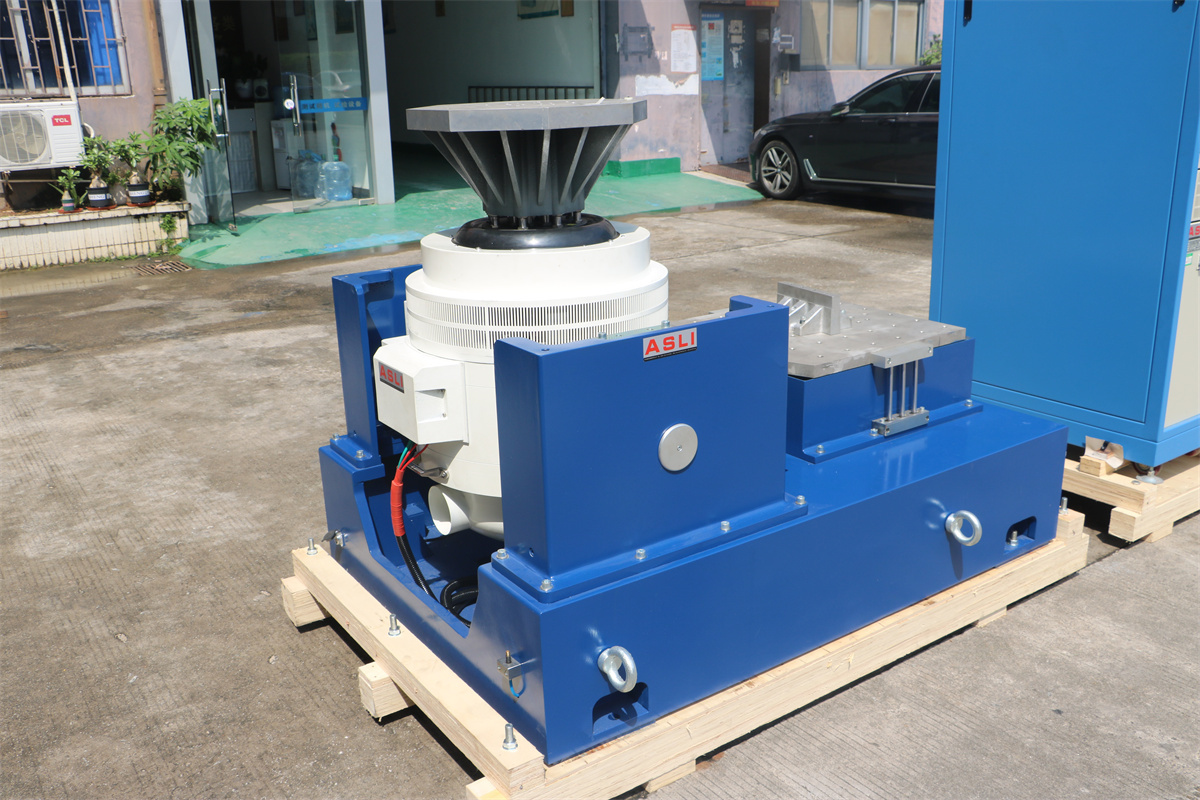

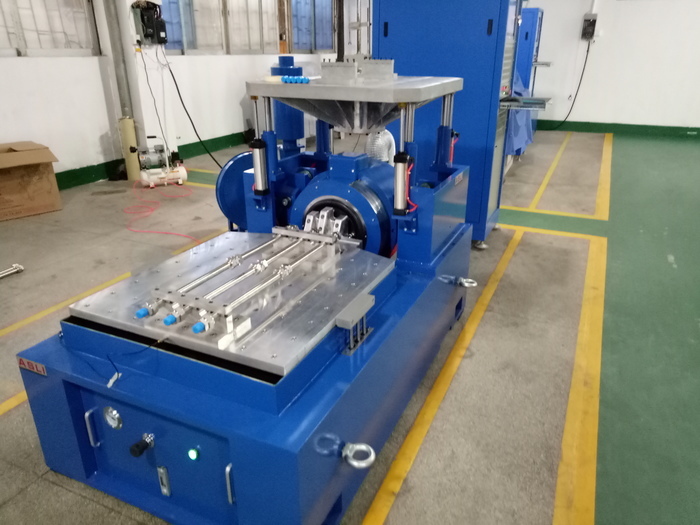

- Inclusief accessoires:Verticale expander van 600 mm × 600 mm en horizontale glijtafel van 600 mm × 600 mm
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

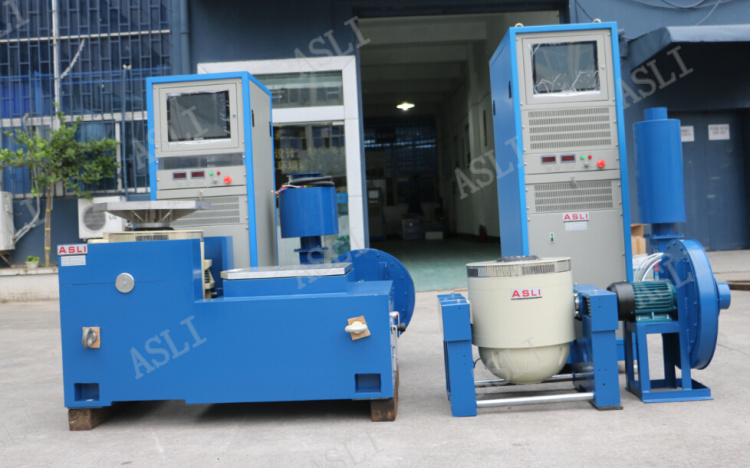

- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-10 Versterker van vermogen 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set

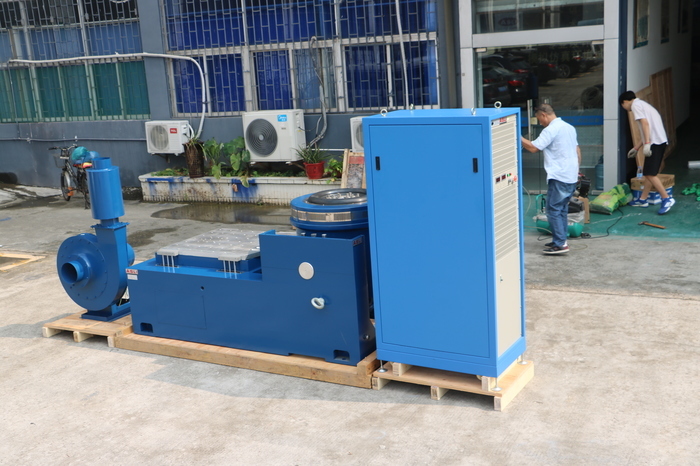

- Koelsysteem 1 set
- Industriële computer 1 set
- Kleurenprinter 1 set (optioneel)
- Versnellingssensor (inclusief uitgangslijn)
- Trillingsarmature 1 set (facultatief, volgens het testmonster)
De trillingsregelaar is het nieuwste ontwerp van ons bedrijf, met een internationale geavanceerde gedistribueerde systeemarchitectuur.De kern is de nieuwste 32-bits TMS320-serie zwevende punt hogesnelheidsprocessor van TI. Testrapporten worden automatisch gegenereerd in Word-formaat. Tijdens of na het testen kan het rapport worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits: laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker Rod-rollagers met een rechte en importgerichte composietcarrosserie stijfheidsoriëntatie, die een hoge excentrische laadcapaciteit bieden.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
Voor gedetailleerde technische specificaties kunt u de PDF downloaden:Vibratieproefapparatuur ES-10 (PDF)
Neem gerust contact met ons op als u vragen of behoeften heeft met betrekking tot de XYZ Axis Electromagnetic Horizontal and Vertical Vibration Random Vibration Testing Equipment.
Product Highlights
ES-10 XYZ elektromagnetische trillingstester levert 10.000N sinus/willekeurige kracht, 3-3000Hz, 270kg belasting, 1,8m/s, 51mm verplaatsing. Dubbel magnetisch circuit, luchtvering, X/Y/Z-sinus, willekeurige en schoktesten. Aangepaste armaturen beschikbaar.
