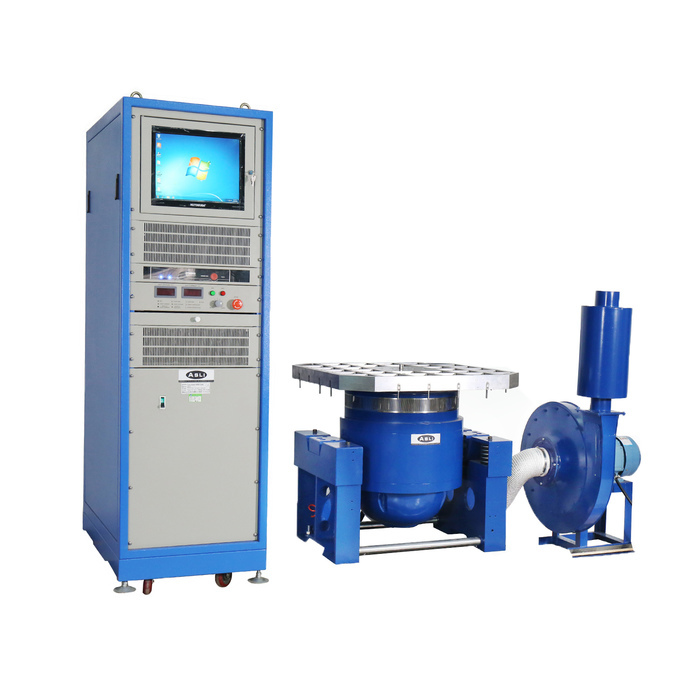

RTCA DO-227 UN68.3 Verticale Trilling Elektrodynamische Shaker voor Batterijen
Product Details
| sinus kracht: | 12 maanden | Snelheid: | Klantverzoek |
|---|---|---|---|
| trilling richting: | Verticaal | versnelling: | 100G |
| Frequentie: | Standaard exportverpakking | Stroom: | L/C, D/A, D/P, T/T |
| Verplaatsing: | 25 mm | Sollicitatie: | PCB-Raad en Andere Elektrische Producten |
| Markeren |
RTCA DO-227 elektrodynamische shaker,UN68.3 batterij trillingstester,verticale trillingsshaker voor batterijen |
||
Product Description
- Automobiele onderdelen en systemen kwalificatieonderzoek
- Elektronische montage en testen van computerapparatuur
- Avionica en hardware-testen
- Testing van satellietcomponenten
- Product- en verpakkingsonderzoek
- Algemene stressscreening
Wij zijn een fabrikant van de Vertical Vibration Electrodynamic Shaker serie.zelfgegenereerde skelet actiekringeDeze systemen kunnen X, Y en Z drieassige sinusvormige trillingen testen en breedband willekeurige trillingen testen.en klassieke pulstesten (half-sinus)Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten,en huishoudelijke apparatuur industrieën.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met handige mobiele installatie.
- Een geavanceerd bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische en dynamische stijfheid van het lager met een klein ballonneffect, waardoor de trillingstafelcapaciteit toeneemt en de prestaties bij lage frequenties worden verbeterd.
- Binnen een kleine laadbank kunnen een hogere versnelling en werkfrequentie worden gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur, gemakkelijk te installeren en aan te passen.
- Statische drukbaan, V-vormig, hellingsbestendige en vervormingsbestendige, ingebouwde oliepomp, goede structuur en eenvoudige bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |

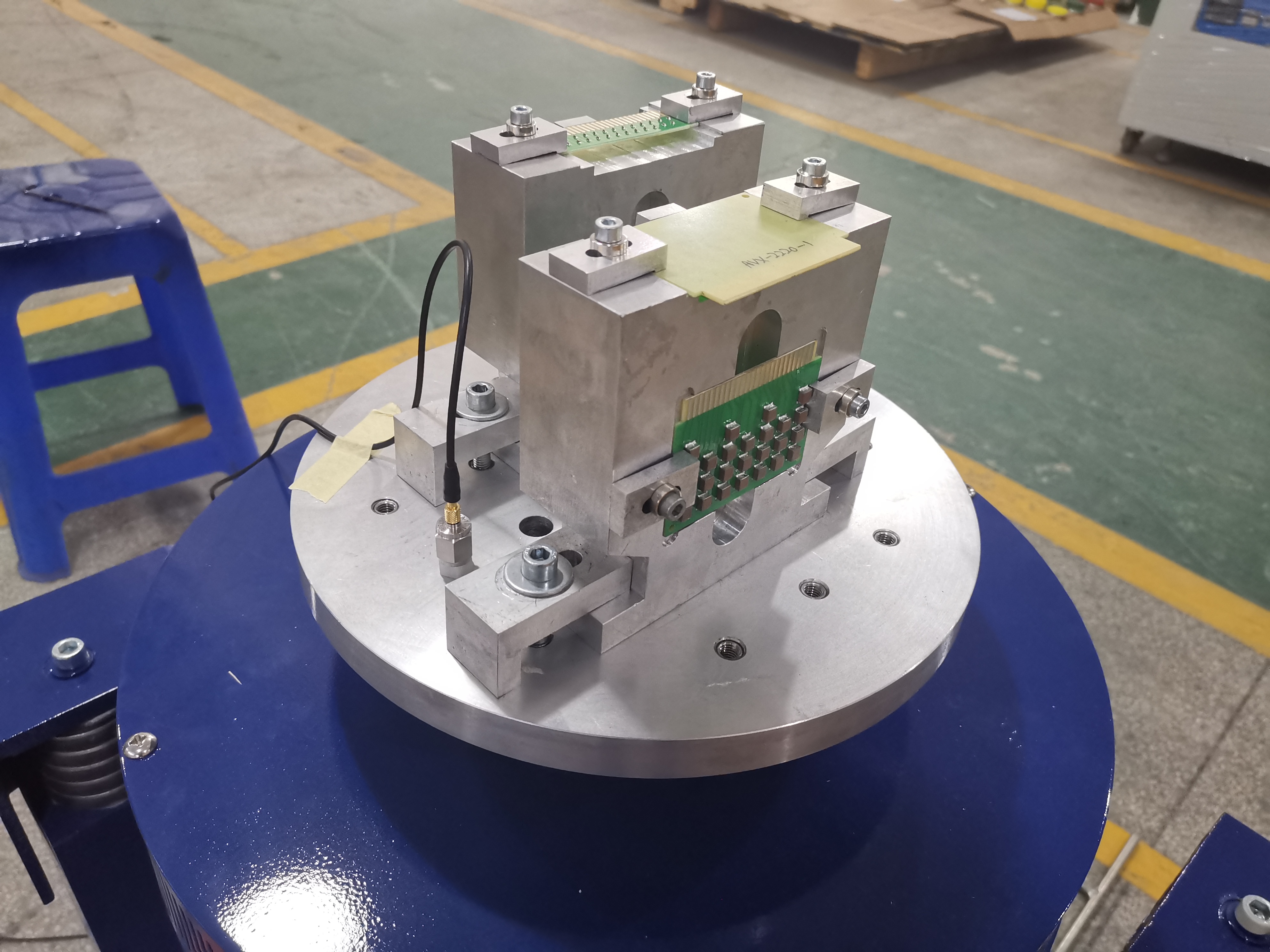

VT verticale verlengbank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt door een perfecte structuur,materiaal van hoge kwaliteit, en superieure vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over deRTCA DO-227 UN68.3 Verticale trillingen Elektrodynamische shaker voor batterijenVoel je vrij om contact met ons op te nemen.
