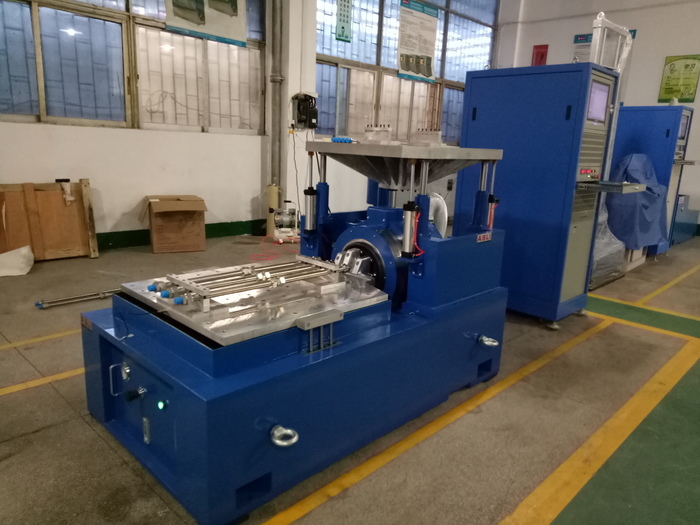

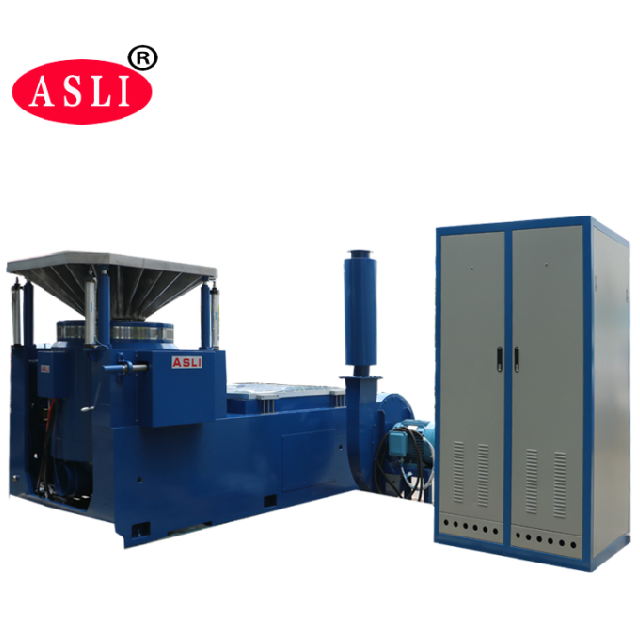

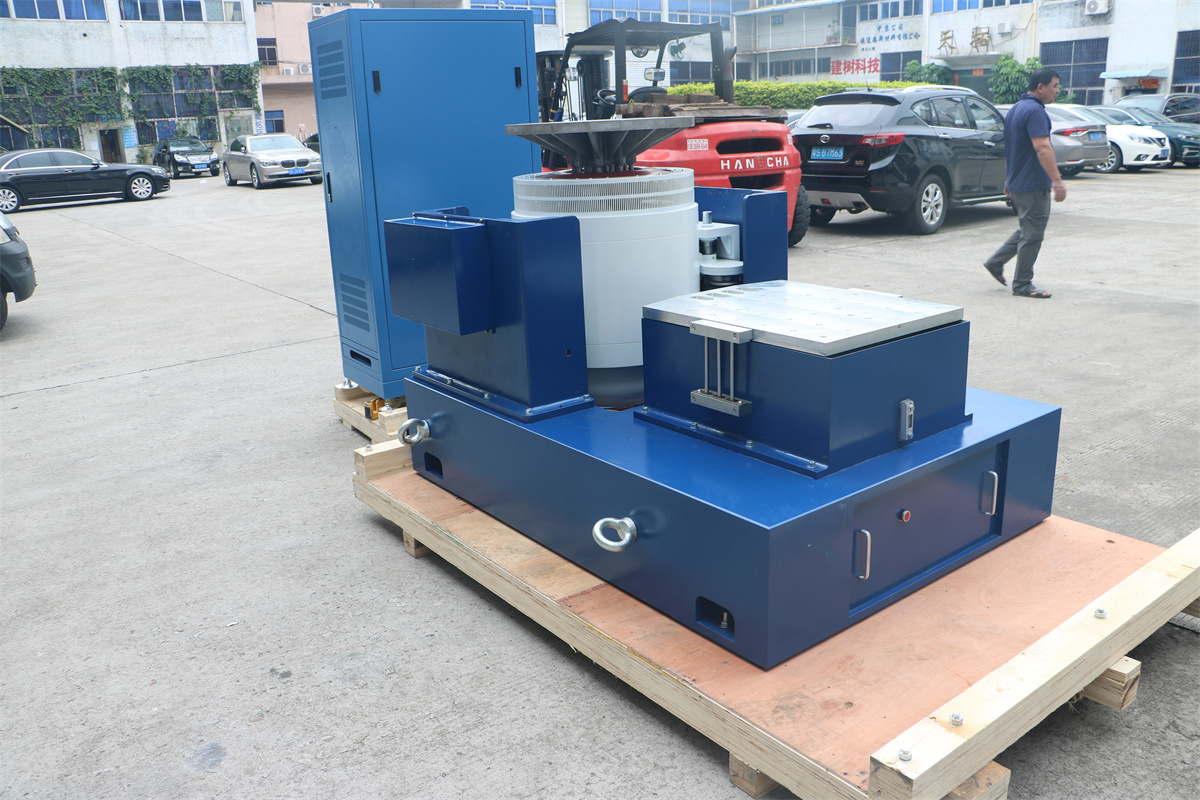

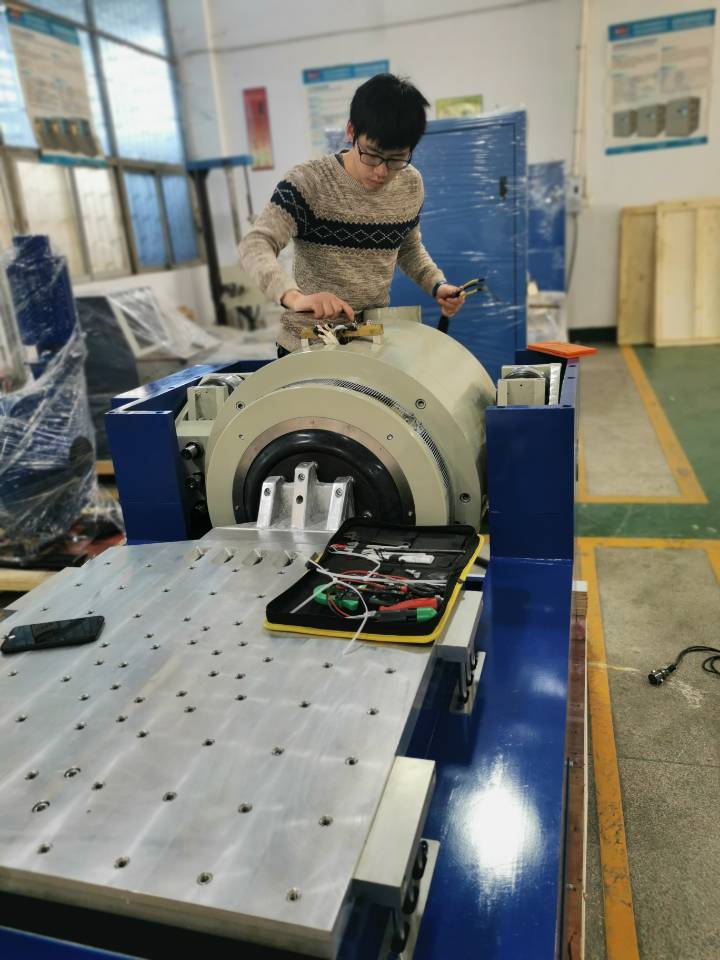

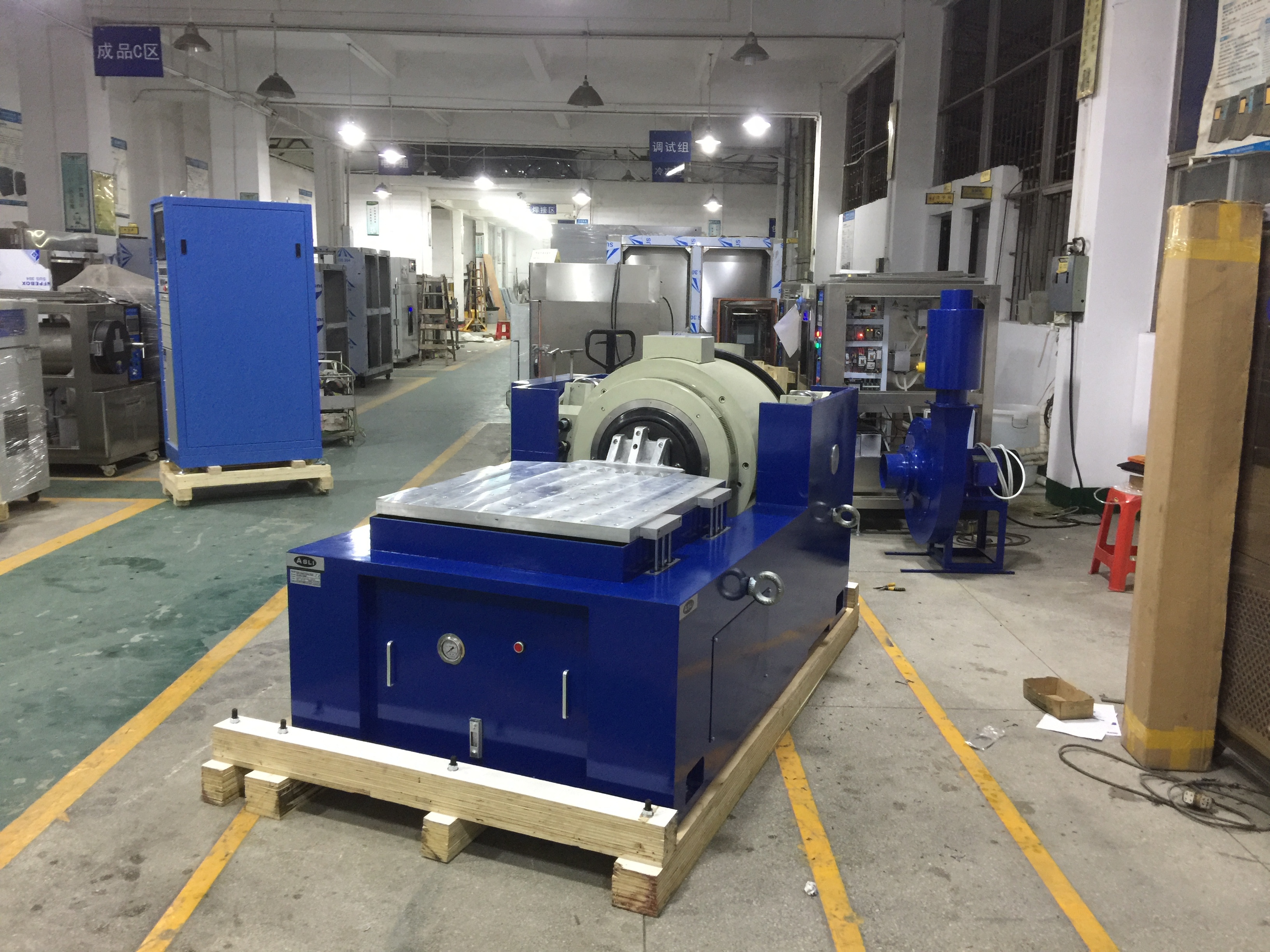

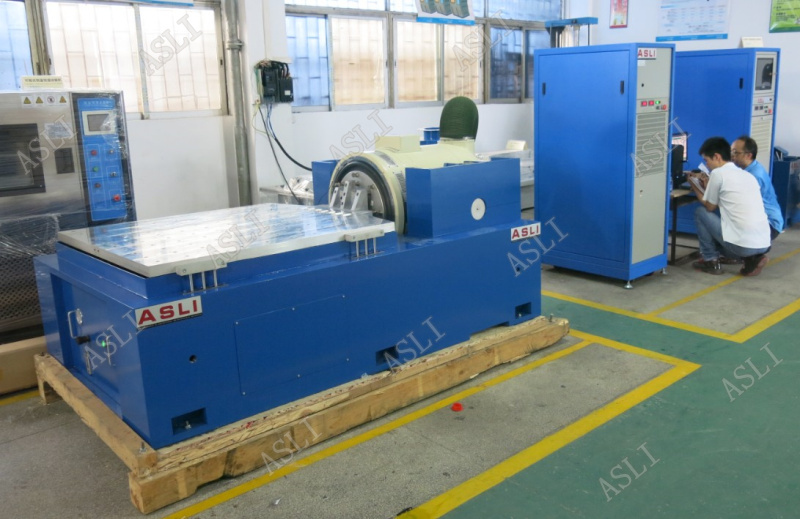

MIL-STD-810H Trillingsmachine voor elektromagnetische trillingstesten met grote verplaatsing en hoge frequentie
Product Details
| Zonder kracht: | 40 kN | Versnelling: | 1.8m/s |
|---|---|---|---|
| Cilinderinhoud: | 85 mm | Frequentie: | 3 tot en met 2000 Hz |
| laden: | 500KG | Versnelling: | 100 g |
| beugel: | 450 mm | Tafelgrootte: | 1000 x 1000mm |
| Markeren |
Elektromagnetische testmachines voor grote verplaatsingen,Elektromagnetische trillingstestmachine,Hoogfrequente elektromagnetische testmachines |
||
Product Description
Download: Vibratie temperatuur test machine THV-volume (PDF)
Een shaker is een elektromagnetisch apparaat dat wordt gebruikt voor trillingsonderzoek om de te testen structuur te prikkelen.Vibratieschaakers zijn verkrijgbaar in verschillende ontwerpen om aan verschillende testvereisten te voldoen.
De hoogfrequente elektromagnetische trillingsshaker is ontworpen om resonantiefrequenties van product- en verpakkingsontwerpen te evalueren.en om de willekeurige trillingen te simuleren die optreden tijdens de distributie of in gebruik zijnde omgevingenDe machine is eenvoudig te bedienen en kan een breed scala aan trillingstests uitvoeren in overeenstemming met de specificaties van de overheid, de industrie en bedrijven.
- Een gecombineerde structuur van testkamer en koelsysteem met een compact en sierlijk ontwerp; onafhankelijke console.
- Gemakkelijke bediening; originele koelcompressor en de belangrijkste toebehoren zijn uit het buitenland geïmporteerd.
- Geïmporteerde LCD-kleuren touchscreencontroller met automatische controle van temperatuur- en luchtvochtigheidsprogramma's.
- Om aan de unieke eisen van de klant te voldoen, kunnen gebruikers kiezen uit verschillende modellen van trillingstestbank om een goede koelprestatie te garanderen.
- Dit trillingsbankje heeft ook een opmerkelijk effect van mechanische trillingsbetrouwbaarheidstestapparatuur en schoktrillingen.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
De shaker kan ook worden gecombineerd met een temperatuur-vochtigheidstestkamer voor uitgebreide milieutests.
| Model | THV-408 ((A~F) | |
|---|---|---|
| Interne dimensie | W600 × H850 × D800 (mm) | |
| Externe dimensie | W850 × H1950 × D2100 (mm) | |
| Temperatuurbereik | Laag temperatuur: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Hoge temperatuur: 100°C (150°C) | |
| Vochtigheidsbereik | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. is een speciale facultatieve voorwaarde, vereist ontvochtiging) | |
| Analytische nauwkeurigheid / uniformiteit van temperatuur en vochtigheid | 0.1°C; 0,1% RH / ±2,0°C; ±3,0% RH | |
| Beheersnauwkeurigheid van temperatuur en luchtvochtigheid | ±0,5°C; ±2,5% R.H. | |
| Temperatuur stijgende / dalende snelheid | Temperatuur stijgende ca. 0,1°C/min. (De snelheid van daling min. 1,5°C/min is een speciale facultatieve voorwaarde) | |
| Intern en extern materiaal | Het materiaal van de binnenkast is SUS 304# roestvrij staal; de buitenkant is roestvrij staal of koudgewalst SEE-staal met verflaag. | |
| Isolatie materiaal | Isolatiematerialen van hoogtemperatuur, hoge dichtheid, chloorformat, ethylacetacetumschuim | |
| Koelsysteem | Windkoeling of waterkoeling / enkelsegmentcompressor (-40°C), dubbelsegmentcompressor (-70°C) | |
| Beschermingsmiddelen | Schakelaar zonder zekerheid, schakelaar tegen overbelasting voor compressor, schakelaar tegen hoog- en laagspanningskoelmiddel, schakelaar tegen overvochtigheid en overtemperatuur, zekerheid, foutmeldingssysteem,waterkortslagwaarschuwing | |
| Optioneel accessoire | Innerlijke deur met operatietool (optioneel), registrator (optioneel), waterzuiveringsapparaat, ontvochtigingsapparaat | |
| Vibratietoetsapparatuur | Kies de juiste trillingstestbank volgens de testvoorwaarden van de klant; de technische parameters, neem de parameters van Electrodynamics Type Vibration Tester in deze catalogus als referentie | |
| Kracht | AC380V 3-fase 5-lijnen, 50/60Hz | |
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits, laag magnetisch fluxlek, compacte structuur en rationeel ontwerp.
- Rocker rod rollagers rechte en importgerichte samengestelde carrosserie stijfheid oriëntatie, excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Geavanceerde technologie om de dynamische cirkel betrouwbaar te maken.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische stijfheid en dynamische stijfheid van de dragende kleine ballon, waardoor de draagcapaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
Als u meer informatie nodig heeft over de MIL-STD-810H-machine voor het testen van elektromagnetische trillingen met grote verplaatsingen met hoge frequentie, kunt u uw vraag sturen.
Product Highlights
MIL-STD-810H elektromagnetische trillingstestmachine: 40KN sinuskracht, 3-2000Hz, 85 mm verplaatsing, 500 kg belasting, 100 g versnelling, 1000x1000 mm tafel. Luchtgekoeld, betrouwbaar, met optionele temperatuur-vochtigheidskamerintegratie voor uitgebreide tests.
