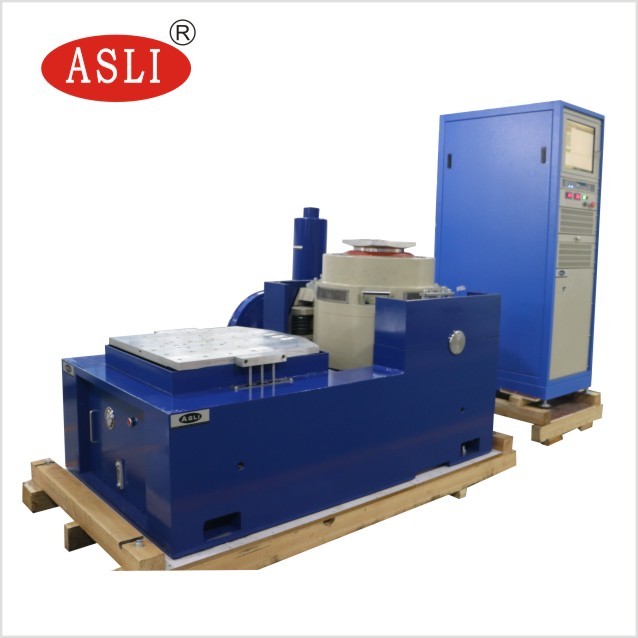

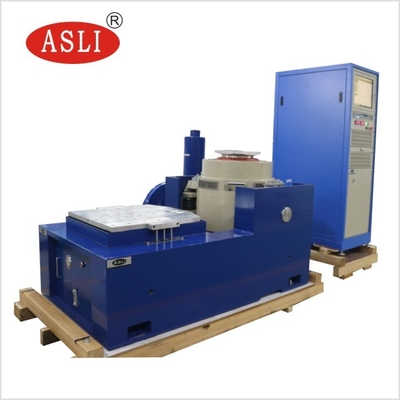

Elektrodynamische trillingsshaker met luchtkoeling Testsysteem 3 As Trillingstabel
Product Details
| Trillingskracht: | 30000N | Trillingsrichting: | verticale horizontaal |
|---|---|---|---|
| Toepassing: | auto-onderdelen | Cilinderinhoud: | 51 mm |
| Tafelgrootte: | 1000 × 1000 mm | Type: | Hoge frequentie |
| Markeren |
Elektrodynamische trillingstabel met drie assen,Luchtgekoelde drieassige trillingsshaker,Test 3 Axis Vibration Table |
||
Product Description

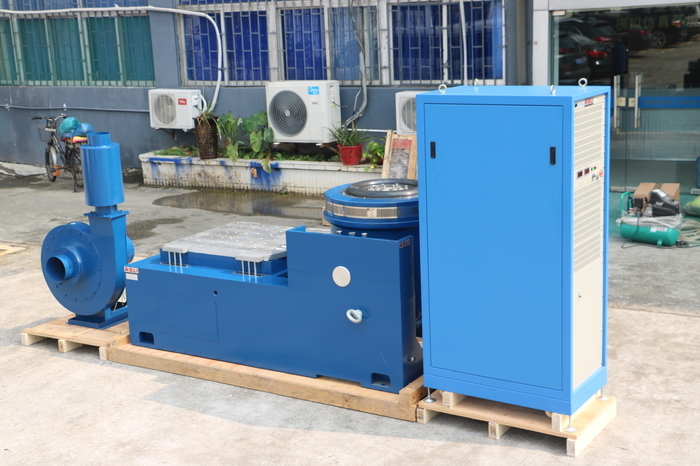

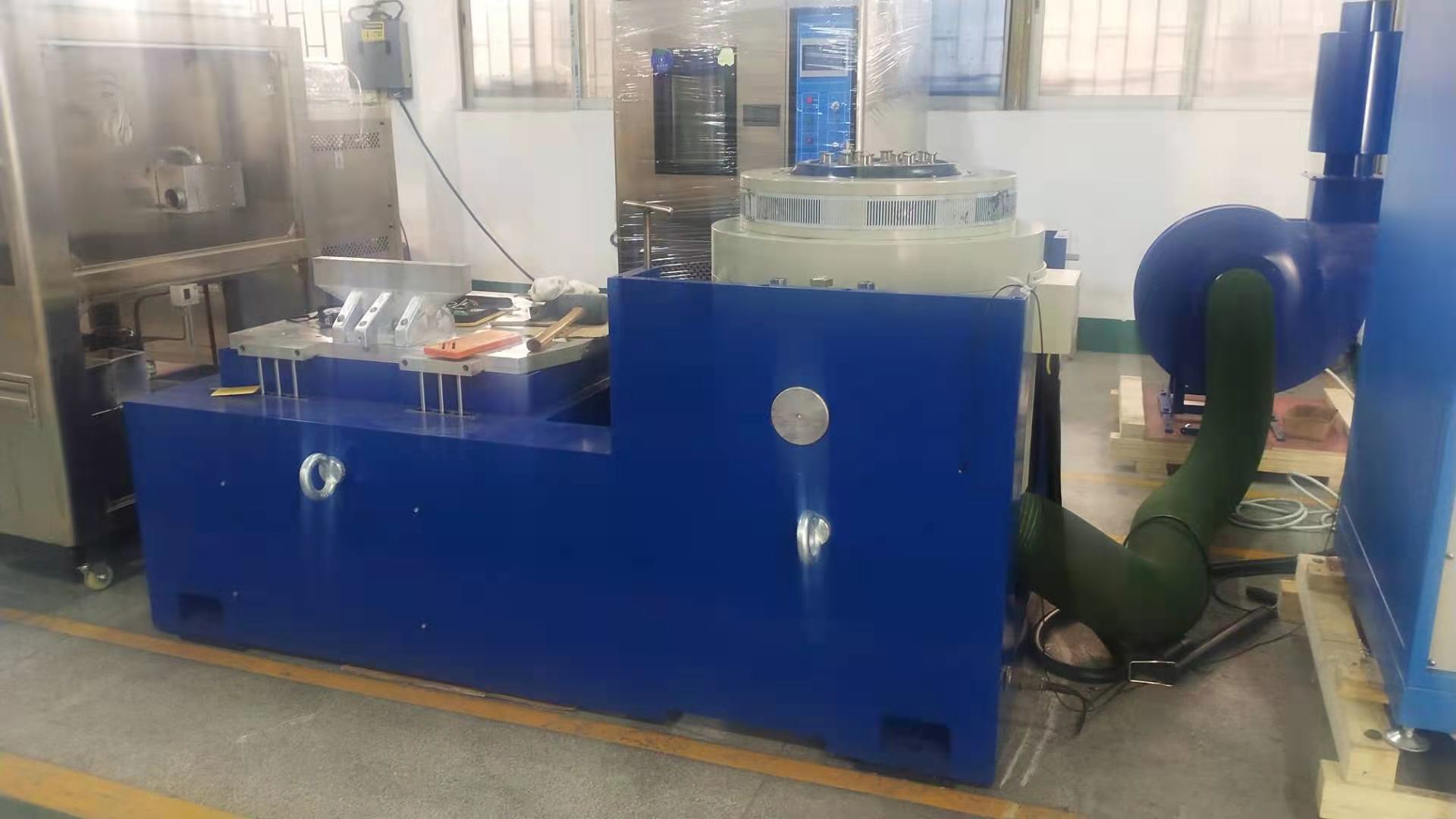

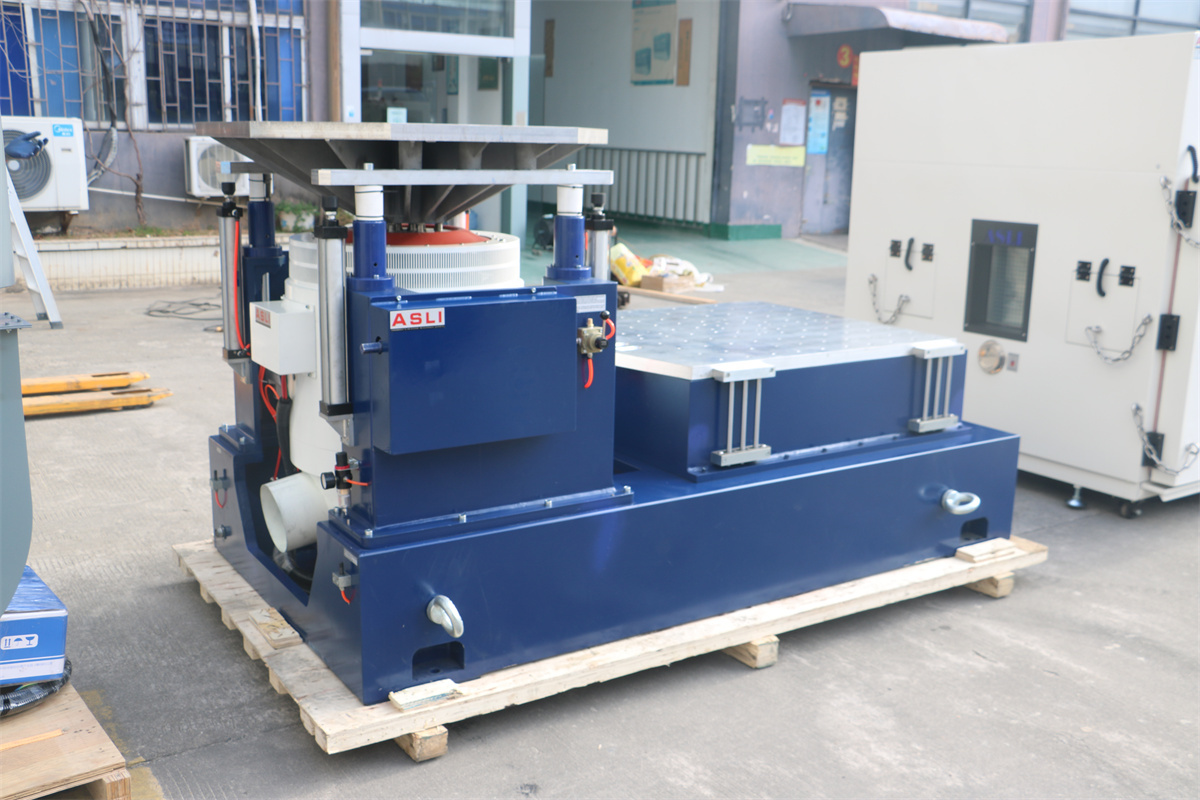

Het Luchtgekoelde Elektrodynamische Vibratieschudder Test Systeem is een hoogwaardige 3-assige vibratietafel ontworpen voor rigoureuze trillingsbestendigheidstests. Het wordt veelvuldig ingezet in de defensie-, luchtvaart-, ruimtevaart-, communicatie-, elektronica-, auto-, huishoudelijke apparaten- en andere veeleisende industrieën. Het systeem is ontworpen om vroegtijdige storingen te ontdekken, real-world bedrijfsomstandigheden te simuleren en structurele integriteit met opmerkelijke betrouwbaarheid te valideren.
De apparatuur ondersteunt sinusgolf-, FM-, sweep-, programmeerbare, frequentievermenigvuldiger-, logaritmische, maximale versnellings-, amplitudegemoduleerde en tijdelijke besturingsmodi. Het biedt volledige computerbesturing met eenvoudige instellingen voor vaste versnelling en vaste amplitude. Elke eenheid ondergaat een continue storingsvrije bedrijfstest van drie maanden om stabiele prestaties en betrouwbare kwaliteit te garanderen.
- Testmodi: Meerdere modi kunnen worden aangepast — sinus-, willekeurige, resonantiezoek- en -houd-, typische impact- en wegsimulatiemodi.
- Toepassingen: Luchtvaart, ruimtevaart, wapens, schepen, communicatie, auto, elektronica, elektrische apparaten, huishoudelijke apparaten en andere gebieden.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

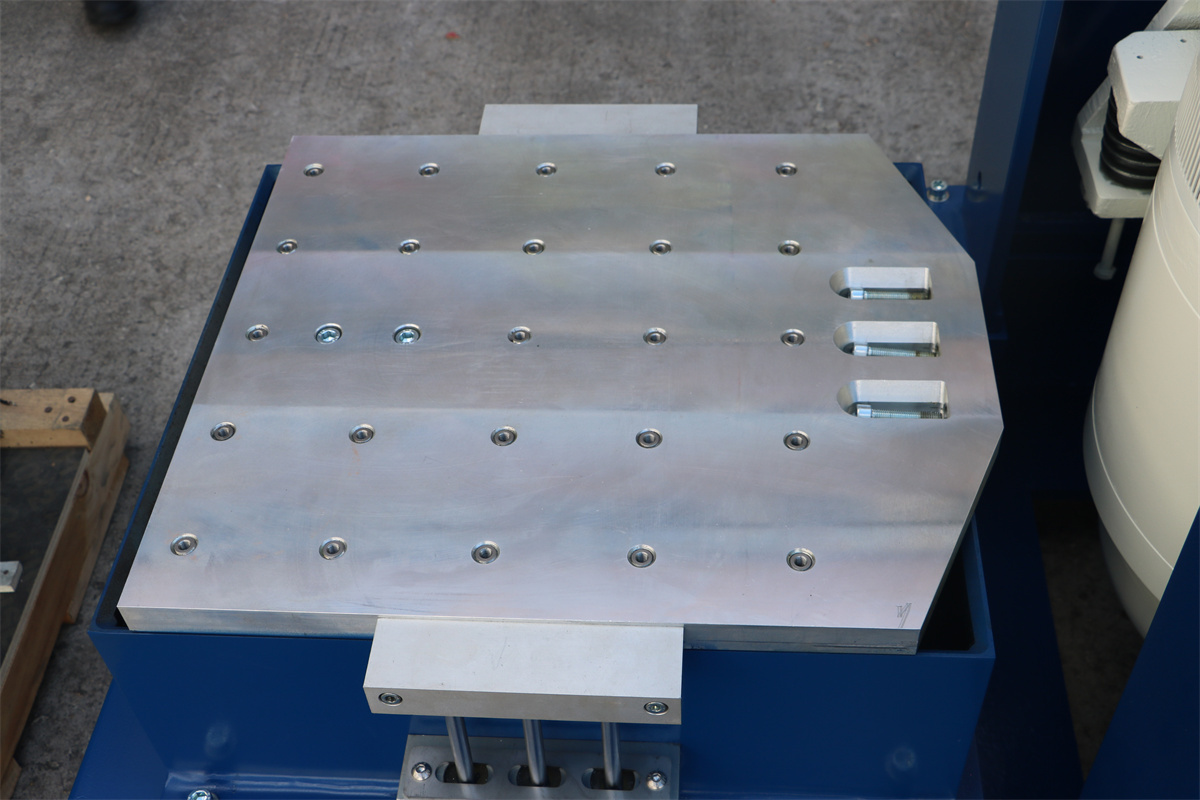

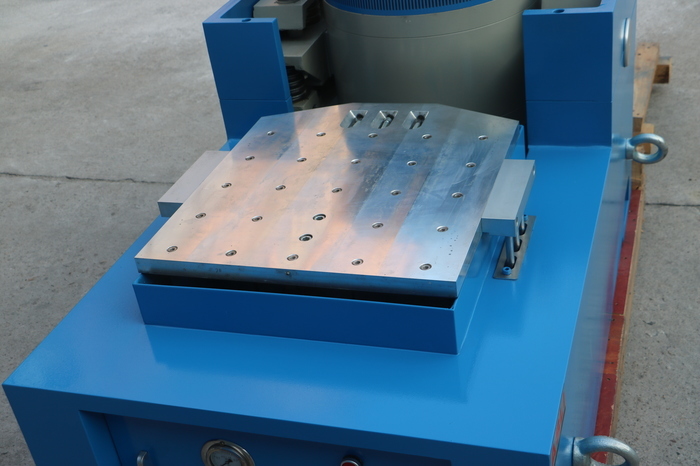

| Tafelgrootte | 1000 × 1000 mm |
|---|---|
| Materiaal | Aluminiumlegering |
| Dikte | 40 mm |
| Max. Werkfrequentie | Sinus 1000 Hz, Willekeurig 1200 Hz |
| Expandergrootte | 1000 × 1000 mm |
|---|---|
| Materiaal | Aluminiumlegering |
| Max. Werkfrequentie | Sinus 500 Hz, Willekeurig 1000 Hz |
| Max. Uitgangsvermogen | 42 kVA |
|---|---|
| Frequentierespons | >65 dB |
| Uitgangsspanning | 100 Vrms |
| Conversie-efficiëntie | >90% |
| Vermogen | 15 kW |
|---|---|
| Luchtvolume | 0,66 m³/min |
| Luchtdruk | 0,08 kgf/cm² |
| Diameter Luchtbuis | 200 mm |
Als u meer informatie nodig heeft over de Luchtgekoeld Elektrodynamisch Vibratieschudder Test Systeem 3-assige Vibratietafel, neem dan gerust contact met ons op.
Product Highlights
Luchtgekoelde elektrodynamische vibratieschudder met een kracht van 30.000 N, 3-assige verticale/horizontale tests, een verplaatsing van 51 mm en een tafel van 1000 x 1000 mm. Ondersteunt sinus-, willekeurige en wegsimulatiemodi voor auto-onderdelen. Stabiele, betrouwbare prestaties met een versterker van 42 kVA en een rendement van 90%.
