3 Assen Elektrodynamische trillingsshaker met hoge frequentie voor trillingsonderzoek op auto-onderdelen
Product Details
| Zonder kracht: | 20000N | Versnelling: | 1.6m/s |
|---|---|---|---|
| Trillingsrichting: | Verticaal | Versnelling: | 100 g |
| Frequentie: | 3~3000 Hz | Vermogen: | 380v 3-fase |
| Cilinderinhoud: | 51 mm | bewegende rol: | 320nm |
| Markeren |
Onderdelen voor auto's elektrodynamische triltafel,3-assige elektrodynamische triltafel,Triltesttafel voor auto-onderdelen |
||
Product Description

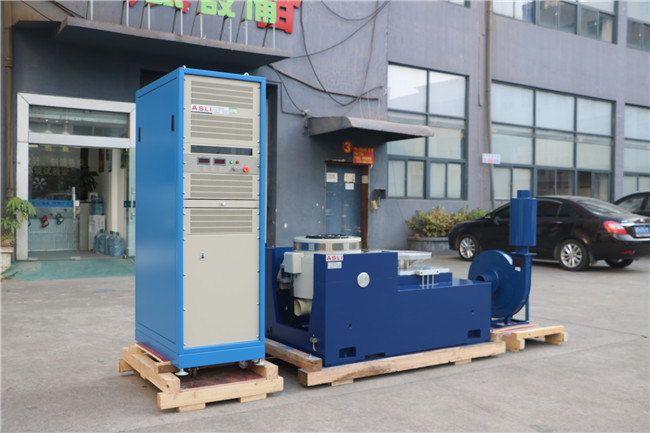

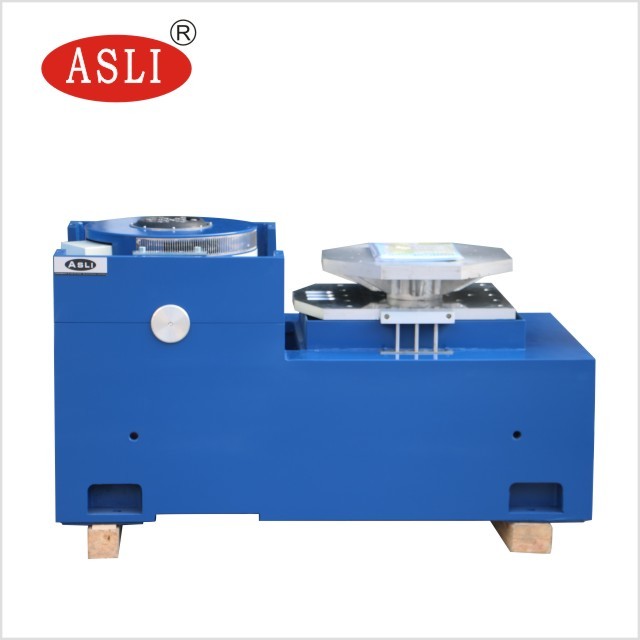

Deze drievoudige elektrodynamische vibratieschudder is ontworpen voor nauwkeurige, hoogfrequente trillings- en schoktesten van auto-onderdelen en andere kritieke assemblages. Het combineert geavanceerde elektromagnetische aandrijftechnologie met een robuust structureel ontwerp om betrouwbare, herhaalbare resultaten te leveren voor sinusvormige, willekeurige en klassieke schoktestprofielen.
Download Hoogfrequente Vibratieteststand ES-30 (PDF)Wat is het doel van trillingstesten?
Trillingstesten monitoren de niveaus en patronen van vibratiesignalen binnen een component, machine of structuur om abnormale vibratiegebeurtenissen te detecteren en de algehele toestand van het testobject te evalueren.
Als fabrikant van de Hot Selling Electromagnetic Three-Axis Vibration Table Vibration Shock Lab Tester, maken we gebruik van geavanceerde technologieën, waaronder een dubbele magnetische circuitstructuur, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en trunnion-isolatie. Deze systemen maken X-, Y- en Z-drie-assige sinusvormige trillingstesten en breedbandige willekeurige trillingstesten mogelijk, evenals klassieke pulstesten (halve sinus, trapeziumvormig, zaagtandgolf) en schokrespons spectrumtesten. Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Goed ontworpen dynamische cirkelskelet met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
- Rocker arm rollagers met rechte en georiënteerde composietlichaam stijfheid oriëntatie, die een sterke excentrische belastingscapaciteit bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerde bewegingssysteemtechnologie zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met kleine ballon, waardoor de capaciteit van de vibratietafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s²) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (Kg) | Bewegende spoel (Kg) | Afmeting bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Kleine laadbank maakt hogere versnelling en werkfrequentie mogelijk, waardoor de laadcapaciteit en de algehele prestaties van de complete machinebank worden verbeterd.

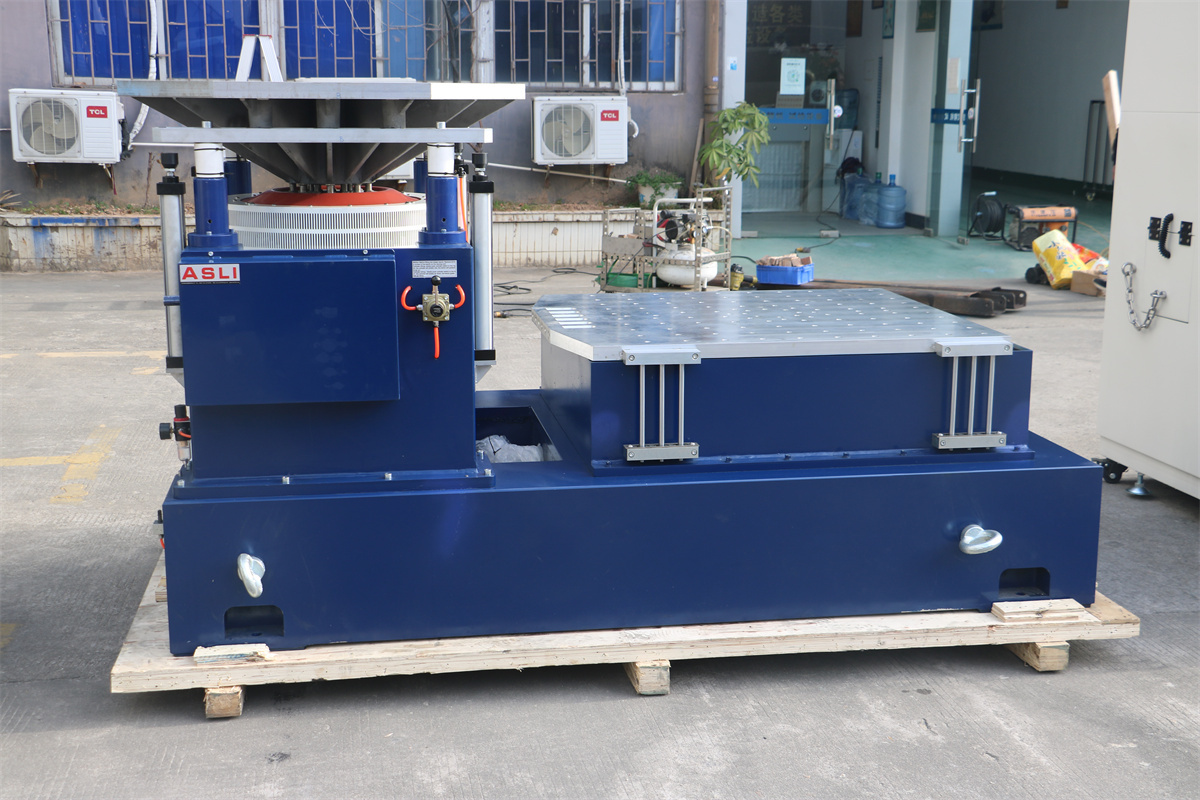

- Horizontale bank en vibratiebank zijn een integraal type met een perfecte structuur, wat handig is voor installatie en afstelling.
- Statische drukbaan, V-vorm, met capaciteit voor hellingsweerstand en bias-belastingsweerstand.
- Ingebouwde oliepomp met goede structuur en eenvoudige bediening.
| Model | Bankafmetingen (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
De VT verticale uitgebreide bank en gespecificeerde klemmen zijn met precisie berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties behaalt door een perfecte structuur, hoogwaardige materialen en superieure afwerking.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankafmetingen |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Bank) | 220 | 350 | Ø1200 |
Voor meer informatie over de 3-assige hoogfrequente elektrodynamische vibratieschudder voor trillingsonderzoek van auto-onderdelen, neem gerust contact met ons op.
