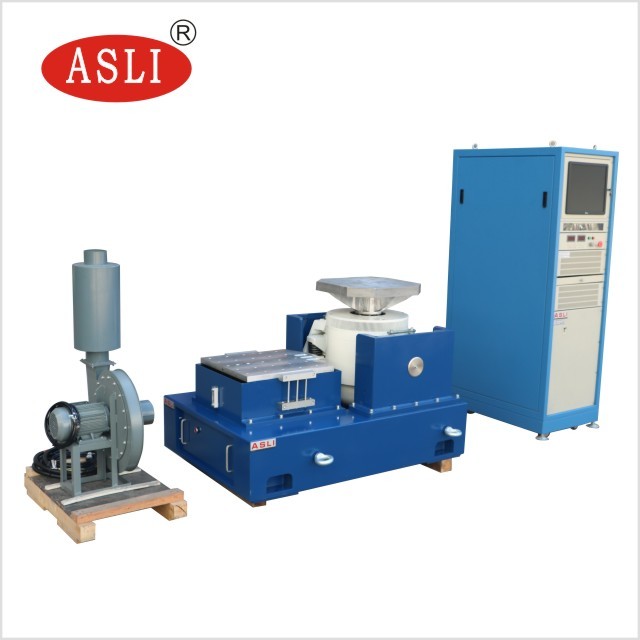

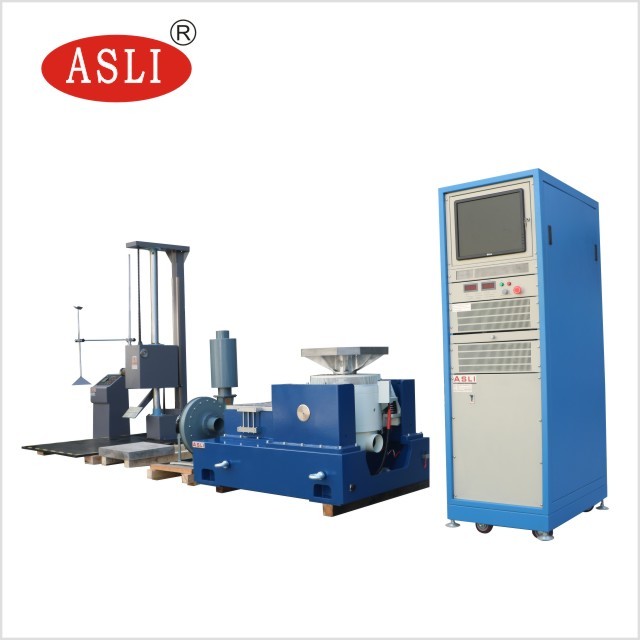

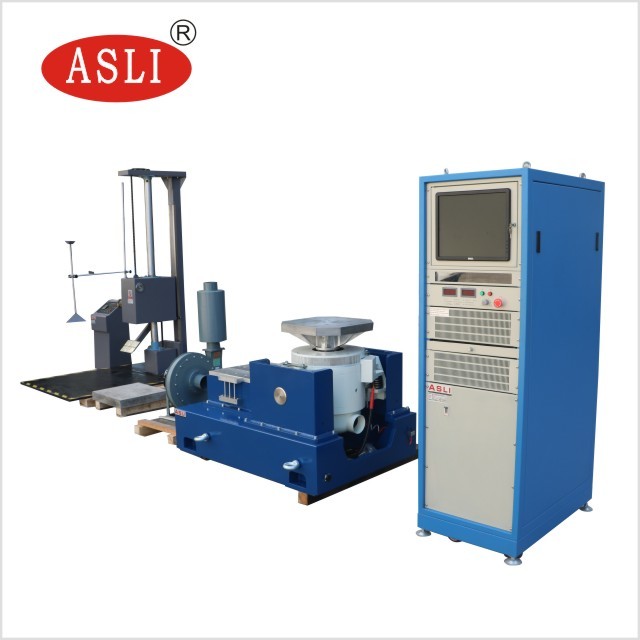

Productintroductie van de triltafel
Producttoepassing
Trillingstest gaat over het motiveren of raken van een onderdeel of apparaat om te zien hoe het reageert in een echte omgeving. De trillingstest heeft een breed scala aan toepassingen, van printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.
Het bedrijf Van Code kan u voorzien van het volledige schok- en testschema en de kwaliteit van het product voor u bewijzen volgens nationale en internationale normen, zoals GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.
3. Machineselectieformule en structuurdiagram van trillingsgenerator
① De testomstandigheden die door uw bedrijf worden verstrekt;
② Testtype: sinuszwaai; Willekeurig;
③ Frequentie geluidsbereik: 2-4000 Hz
④ Formule: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Blokschema van het systeemprincipe
|

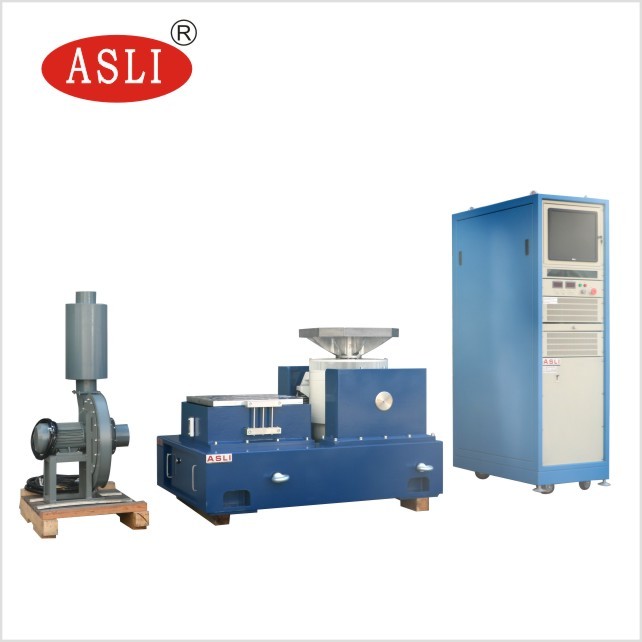

5.Beschrijving van apparaatconfiguratie
| project | Configuratiebeschrijving | hoeveelheid |
| 1. | Triltafellichaam | |
| elektromagnetische excitatiegenerator | 1 | |
| koelventilator (inclusief geluiddemper) | 1 | |
| VT0606 verticaal uitschuifplatform 600 mm * 600 mm | 1 | |
| HT0606 horizontale oliefilmschuiftafel 600 mm * 600 mm | 1 | |
| 2. | Digitale schakelversterker | |
| eindversterker | 1 | |
| Servobeschermingssysteem | 1 | |
| veldvoeding | 1 | |
| 3. | Digitale vibratiecontroller | |
| Digitale vibratorcontrollerhost | 1 | |
| Systeemversnellingssensor | 1 | |
| controlecomputer | 1 | |
| Beheer de software-installatieschijf | 1 | |
| 4. | Willekeurige bijlage | |
| Verleng de kabelleiding en het luchtkanaal | 1 | |
| Gebruiksaanwijzing, inspectierapport, kwalificatiecertificaat, onderhoudshandleiding, etc | 1 | |
| Bijgevoegd speciaal gereedschap | 1 | |
| Trillende drukbalk / drukbalkarmatuur | 1 | |
| aseismische airbag | 4 |
VI. Technische parameters
| ES-3 elektromagnetische excitatiegeneratorparameters | |
| maximale sinuskracht | 300Kg.f piek |
| Maximale willekeurige kracht | 300Kg.f r.ms |
| Maximale schokkracht | 600Kg.f piek |
| frequentiebereik | 1~3500 Hz |
| maximale verplaatsing | 24 mm blz |
| maximale snelheid | 1,6 m/sec |
| maximale versnelling | 100G (980 m/s2) |
| maximale belasting | 100 kg |
| De trillingsisolatiefrequentie | 2,5 Hz |
| De diameter van de bewegende cirkel | Ф 150 mm |
| Dynamische cirkelkwaliteit | 3 kg |
| Mesa-schroef | 13×M8 |
| magnetische lekkage | <10gauss |
| Tafelgrootte | 750 mm 560 mm 670 mm (verticale tafel) |
| Gewicht tafel | Ongeveer 560 kg |
| De ES-3 digitale schakelversterker | |
| uitgangsvermogen | 4KVA |
| uitgangsspanning: | 110V |
| uitvoer: | 30A |
| Vermogensgrootte | 720 mm × 545 mm × 1270 mm |
| gewicht | 230KG |
| Servobeschermingssysteem | |
| functie: | Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, te lage ingangsspanning, externe fout, besturingsvoeding, logische fout, ingangsdeficiëntie, enz. |
| Digitale vibratiecontroller VCSusb-2 | |
| hardwareconfiguratie: |
2-kanaals ingang en 1 uitgangskanaal Sinus, willekeurig Typische impact, resonante training en verblijf (kopen) |
| controlecomputer | Originele merkcomputer, LCD-display (inclusief toetsenbord / foto-elektrische muis) |
| software | Chinees / Engels gebruik, kan tijddomein- en frequentiedomeinanalyse uitvoeren, signaalbron, sinus sweep-analyse, enz. WORD-testrapport, signaal- en gegevensweergave, opslag, testparameters instellen en analysefuncties. |
| besturingssysteem | Ramen |
| Acceleratiesensor, LAB24112 |
Frequentiebereik: 1- -12.000 Hz Gevoeligheid: 50 mv/g Temperatuurbereik: -24-250℃ |
| VT 0606 Verticaal uitschuifplatform | |
| materiële kwaliteit | alufer |
| Mesa-grootte | 600 mm×600 mm |
| Vaste gatpositie | M8 roestvrijstalen schroefhuls, langdurige slijtvastheid |
| Bovengrens gebruiksfrequentie |
Sinusoïde 1000 Hz stochastische 2000HZ |
| gewicht | 35KG |
| H T0606 Horizontale oliefilmdiatafel | |
| materiële kwaliteit | alufer |
| Mesa-grootte | 600 mm×600 mm |
| Vaste gatpositie | M8 roestvrijstalen schroefhuls, langdurige slijtvastheid |
| Bovengrens gebruiksfrequentie |
Sinusoïde 800 Hz stochastische 2000HZ |
| gewicht | 35 |
| BL-300 koelventilator (inclusief eliminatieluidspreker) | |
| Ventilatorvermogen: | 1,1 kW |
| stroomsnelheid | 1404m3/H |
| elektrische vereiste: | |
| bron | 3-fasig 380V / 50Hz, 15 KVA |
| aardingsweerstand | ≤4Ω |
Vii. Introductie van apparatuurprestaties:

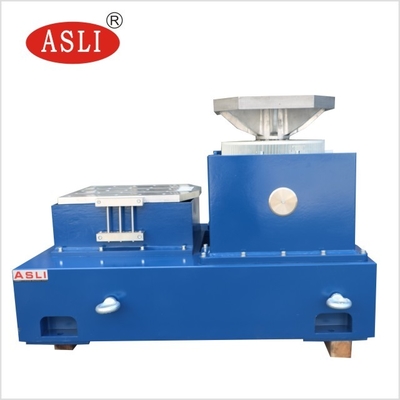

7.1, triltafellichaam VG 300-38
7.1.1. Bewegende spoel
De triltafel is uitgerust met een gegoten en handmatig bewerkte bewegende spoel, een foto-elektrisch pneumatisch lastondersteuningssysteem en een axiale geleiding met dubbele lagers. Dubbele lagergeleiding is een unieke functie die helpt bij het verminderen van axiale dynamische kruising en rotatie tijdens trillingstesten, met superieure duurzaamheid.
7.1.2. Excitatie spoel
Dubbele magnetische padstructuur, lage magnetische lekkage en uniform magnetisch veld
7.1.3. Platformoppervlak
Gebruikmakend van geavanceerde fosforisatiebehandeling en autolaktechnologie, met langdurig slijtage- en roestpreventie-effect.
7.1.4. Het Taiwanese systeem is koud:
De geluidsarme ventilator is gebruikt om de luchtinlaatstructuur van het platform te verbeteren, de excitatiespoel gebruikt een honingraatluchtkanaal, de middelste magnetische ring gebruikt een dubbellaags shuntluchtkanaal, enz. Het nieuwe luchtkanaalontwerp is aangenomen om het koeleffect te verbeteren.
7.2. SA digitale schakelversterker
Digitale schakelversterker uit de SA-serie met betrouwbare MOSFET- of IGBT-technologie,
A. Hoge stabiliteit en betrouwbaarheid
B. Naleving van de EU-standaardvereisten "CE".
C. Gebruik van sinusoïdale frequentie-pulsbreedtemodulatietechnologie met een krachtige versterker.
D. Door gebruik te maken van het werkingsprincipe van een schakelende voeding is de conversie-efficiëntie hoog.
e. Er wordt gebruik gemaakt van elektronische automatische flow-sharing-technologie
F. Goede veiligheidsprestaties.
7.3. Servobeschermingssysteem
De beveiligingsfuncties zijn compleet, inclusief overspanning, onderspanning, fase-deficiëntie, logische storing, voedingsmodule door, te hoge temperatuur, uitvoer overstroom, uitvoer overspanning, voeding van de aandrijving, oververplaatsing van het lichaam, lichaamstemperatuur, externe koppeling, enz.
7.4. Verticaal uitbreidingsplatform
Het uitbreidingsplatform wordt meestal gebruikt als een groter installatiemonsterplatform, dat vierkant of rond kan zijn of door de gebruiker kan worden aangepast. Om de dynamische kenmerken van de uitgebreide platforms te verminderen, moeten alle uitgebreide platforms door middel van modellering worden geanalyseerd
7.5. Optisch automatisch matchingsysteem
Pas automatisch de positie van de bewegende spoel aan om in evenwicht te blijven. Het automatische uitlijnsysteem zorgt ervoor dat de bewegende spoel altijd gecentreerd is tijdens het laden en lossen.
7.6. Horizontaal schuifplatform
Het horizontale schuiftafelontwerp heeft een hoog kantelmoment en een zijdelingse beperking. Dit ontwerpconcept, gecombineerd met het standaard horizontale schuiftafelapparaat, heeft een hoge dynamische koppellimiet, terwijl de dempingseigenschappen van de geleideoliefilm behouden blijven. Het horizontale platform bestaat uit een skateboard, connector, natuurlijke granieten plaat, horizontale schuifbasis en onafhankelijke oliebron.
acht. Introductie van de digitale vibratiecontroller
De trillingscontroller maakt gebruik van het geavanceerde gedistribueerde structuursysteem en de gesloten-lusregeling wordt gerealiseerd door de DSP-processor. De pc is onafhankelijk van de besturingsring, wat zorgt voor de realtime en hoge efficiëntie van het besturingssysteem, tijdig en snel kan reageren op elke verandering van het testsysteem en de stabiliteit en hoge precisie van de besturing garandeert. De hardware maakt gebruik van een 32-bit drijvende-komma DSP-processor met een hoofdfrequentie tot 300 MHz, ADC / DAC met 24-bit resolutie, zeer nauwkeurige drijvende-komma digitale filtering en geluidsarme ontwerptechnologie van het hardwarecircuit, de controller regelt willekeurig het dynamische bereik is meer dan 90 dB en de signaal-ruisverhouding is meer dan 100 dB.
7.1. Kenmerken van de vibratiecontroller:
A. Hoge prestaties en betrouwbaarheid
De closed-loop-besturing wordt gerealiseerd door de DSP-processor. De pc is onafhankelijk van de besturingsring en zorgt voor de real-time en hoge efficiëntie van het besturingssysteem, een tijdige en snelle reactie op elke verandering in het testsysteem en zorgt voor de betrouwbaarheid en hoge precisie van de besturing. Alle ingangskanalen hebben een ADC met een resolutie van 24 bit, een hardwareontwerp met weinig ruis en ingebouwde analoge en digitale anti-aliasingfilters, waardoor de hoge nauwkeurigheid van de analyse effectief wordt gegarandeerd.
B. Eenvoudige bediening
De applicatiesoftware op basis van Windows is eenvoudig te bedienen en beschikt over rijke hulpfuncties. De krachtige automatische wizard en de automatische generatiefunctie voor testrapporten van het systeem maken repetitieve en saaie testtaken eenvoudiger. De testparameters zijn rijk en rigoureus, en de USB2.0-interface zorgt ervoor dat de verbinding met de computer nauwer en harmonieuzer wordt.
C, krachtige functies en flexibiliteit
Vibration Controller Een krachtig vibratiecontroleplatform dat meerdere complexe taken kan uitvoeren. Op hetzelfde hardwareplatform kunnen de verschillende applicatiesoftwareconfiguraties een verscheidenheid aan analysetaken uitvoeren om aan uw verschillende testanalysebehoeften te voldoen. De controller heeft een modulair ontwerp, dat de bijbehorende hardware en software kan configureren op basis van verschillende gebruikersbehoeften om aan de verschillende behoeften van gebruikers te voldoen.
