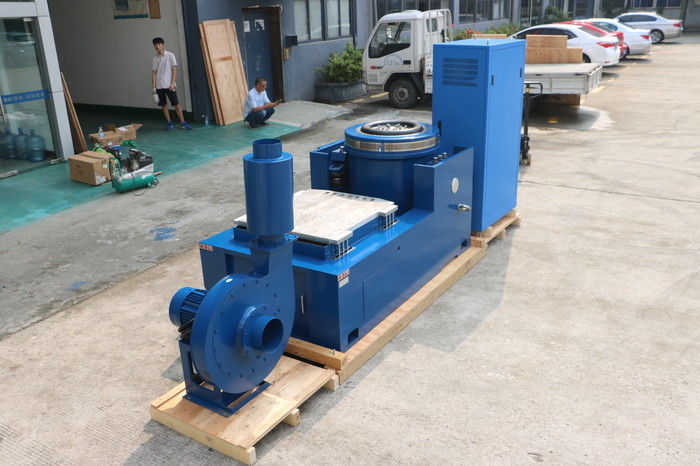

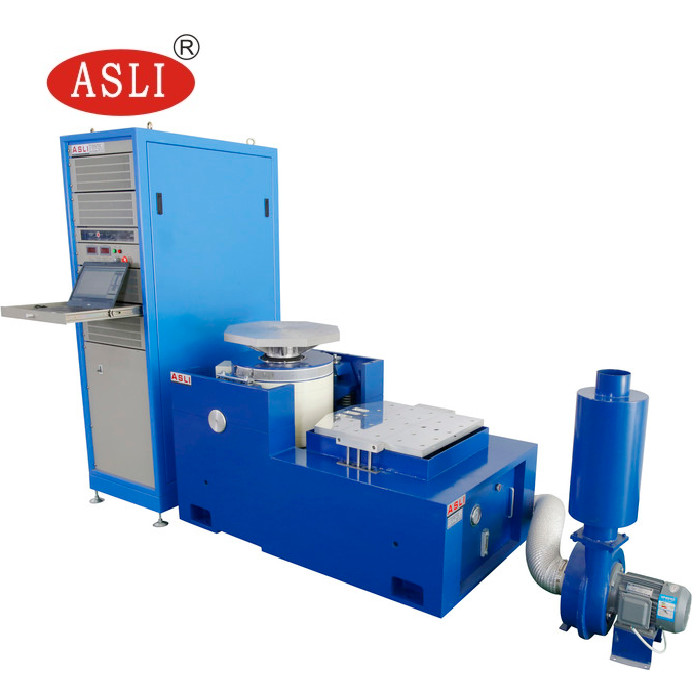

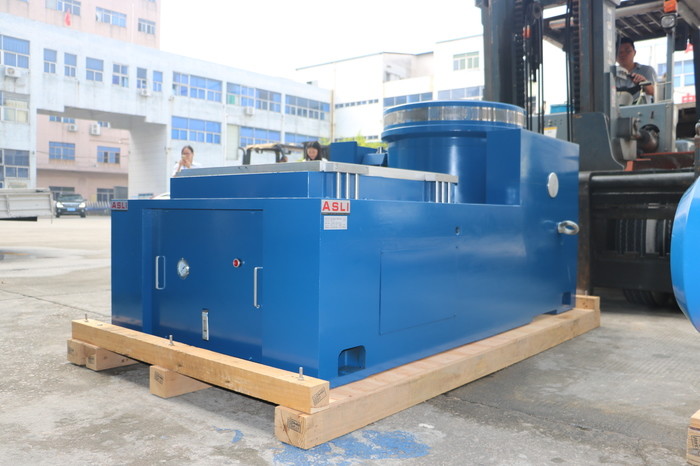

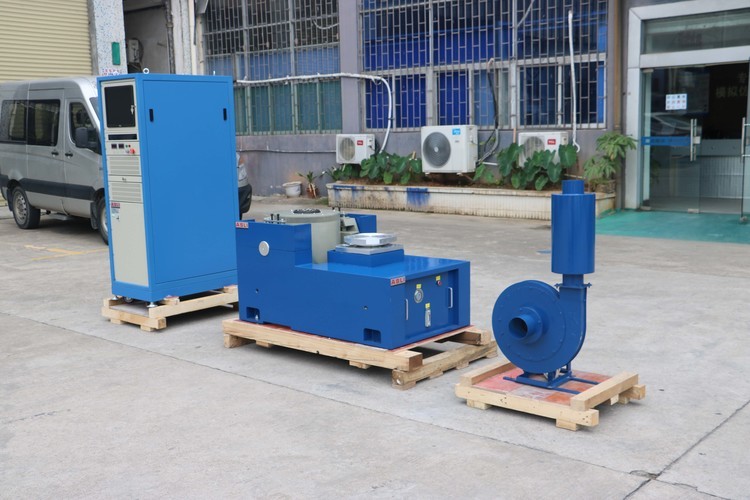

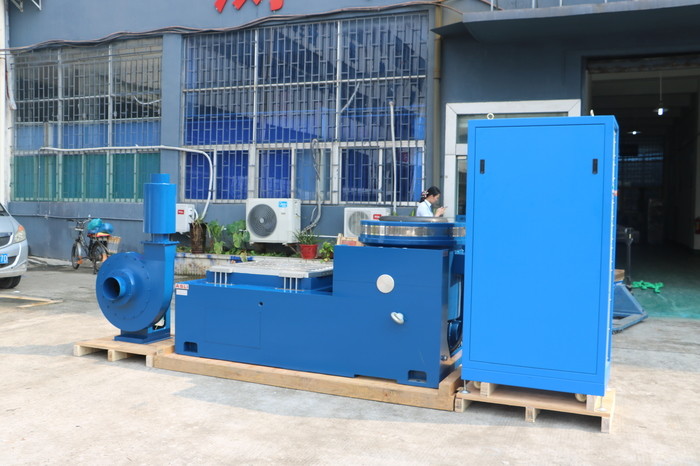

IEC 61300-2-1 Hoogfrequente verticale en horizontale elektrodynamische trillingstestmachine
Een trillingsproefmachine is een gespecialiseerd mechanisch apparaat dat wordt gebruikt om trillingsproeven uit te voeren op verschillende materialen, componenten en systemen. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
De primaire functie van een trillingstestmachine is het bepalen van de mechanische duurzaamheid, de structurele integriteit en de betrouwbaarheid van het product onder een breed scala aan dynamische en trillingsbelastingen.De machine onderwerpt het testmonster aan een reeks krachtinbreng op verschillende frequenties en amplitudes en meet de respons en het gedrag om de kwaliteit en veiligheid van het product te evalueren.
Vibratie-testmachines kunnen verschillende soorten dynamische belastingen simuleren, waaronder willekeurige, sinusvormige en schoktrillingen.De machines zijn gewoonlijk elektromechanisch of hydraulisch en bestaan uit een trillingstafel of -platform., een shaker of actuator, en een besturingssysteem dat de trillingsinvoer synchroniseert en reguleert.
De belangrijkste toepassingen van de trillingstestmachine zijn productontwikkeling, kwaliteitscontrole en conformiteitstesting, waarbij producten aan specifieke normen en voorschriften moeten voldoen.De machine kan verschillende omgevingsomstandigheden simulateren, inclusief temperatuur, vochtigheid en hoogte, waardoor ingenieurs ontwerpfoute kunnen identificeren en de prestaties van het product kunnen verbeteren.
Over het algemeen, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1Model: ES-1 ES-2 ES-3...ES-350
2Nominale sinuskracht (N): 1000 tot 3500000
3. Nominale willekeurige kracht (N): 1000 tot 3500000
4Frequentiebereik (HZ): 3 tot 3500
5Nominale versnelling ((m/s2)): 400 tot 1000
6. Nominale snelheid ((m/s): 1,2 tot 1.8
7Nominale verplaatsing (p-p, mm) 25 tot 51
8. Max.belasting ((kg): 70 tot 4500
9. bewegende spoel ((kg): 2,5 tot 300
10Afmetingen van de bewegende spoel ((mm): 150 tot 870

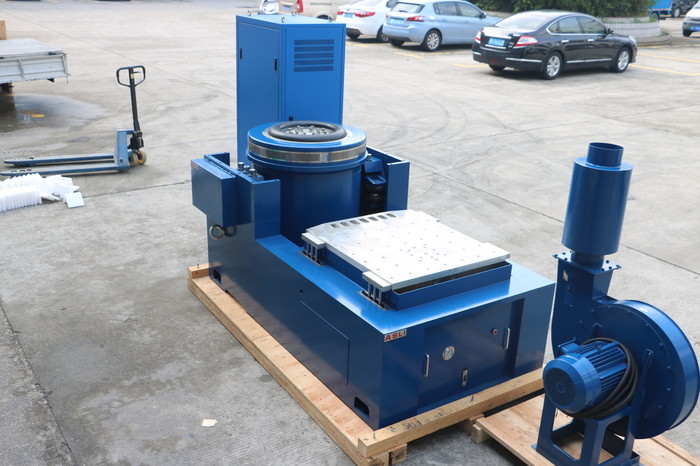

Horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Verticale kenmerken van de uitgebreide bank:
VT verticale uitgestrekte bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties volgens perfecte
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u twijfels of behoeften heeft over IEC61300-2-1 High Frequency Vertical And Horizontal Electrodynamics Vibration Testing Machine, aarzel dan niet om uw vraag te sturen.
