Verticale en Horizontale Hoge Frequentie Eleltrodynamische Schudbeker met de Norm van Jis D1601
Product Details
| voldoen aan de norm: | Jis D1601 | Plaats van herkomst: | Guangdong, China |
|---|---|---|---|
| Stroom: | Elektronisch | Sollicitatie: | Auto-onderdelen |
| Trillingen: | Verticaal en horizontaal | trillingskracht: | Aangepast |
| Tabelmaat: | Aangepast | Maximale lading: | 750 kg |
| Markeren |
Eleltrodynamische Schudbeker 4000Hz,750kg eleltrodynamische Schudbeker,Schudbeker van de Jisd1601 de Eleltrodynamische Trilling |
||
Product Description

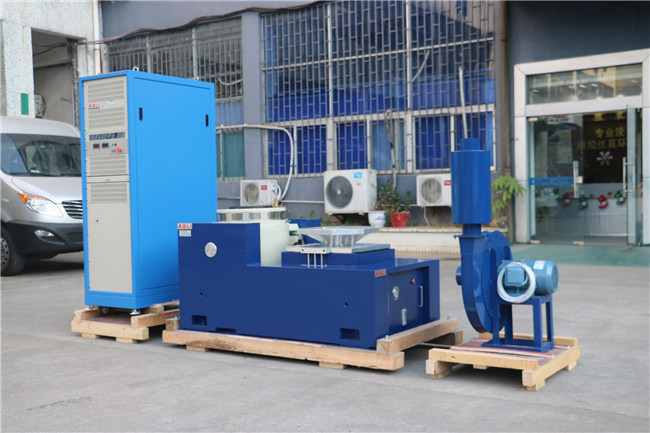

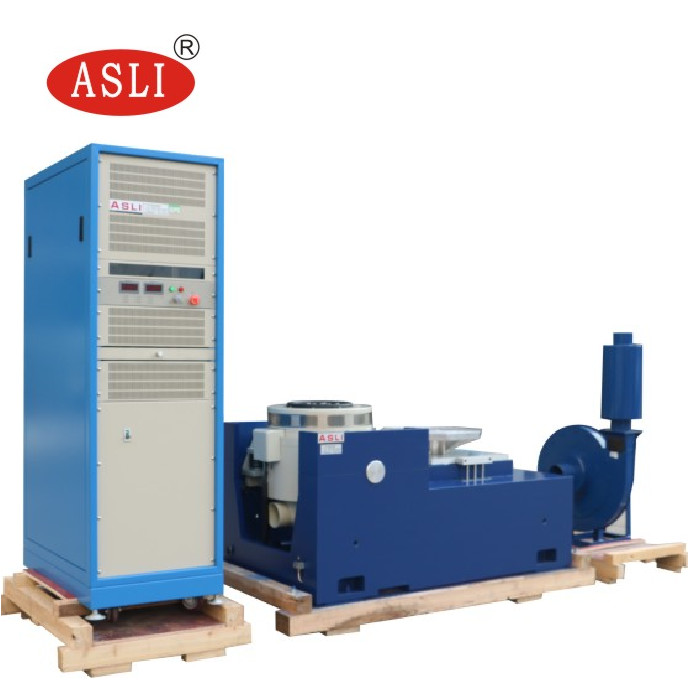

- Ontwerp van de luchtgekoelde elektrodynamische shaker
- Vibratieregelaar en vermogenversterker geïntegreerd in een alles-in-één-kast
- Bereikt 2400 Newton piek sinusstoot
- Testvermogen op drie axes X, Y en Z
| Maximale sinus-excitatie kracht | 5000 kg.f piek |
| Maximale willekeurige trillingskracht | 5000 kg.f r.m.s. |
| Maximale schoktrillingskracht | 10000 kg.f piek |
| Frequentiebereik | DC ~ 4000 Hz |
| Maximale verplaatsing | 75 mm p-p (punt tot punt) |
| Maximale snelheid | 1.8 m/s |
| Maximale versnelling | 100 G (980 m/s2) |
| Eerste resonantiefrequentie | 3500 Hz |
| Maximale belasting | 750 kg |
| Bewegende spoeldiameter (werkplaatsdiameter) | 450 mm |
| Kwaliteit van de bewegende spoel | 50 kg |
| Mezzaschroef | 13 x M8 |
| Magnetische fluxlekken | < 10 gauss |
| Afmetingen | 800 mm x 800 mm x 800 mm (verticale machine) |
| Gewicht | Ongeveer 1500 kg |
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, invoeronderspanning, externe storing, stroomvoorziening, logica en bescherming tegen ongelijkmatige invoer |
| Hardwarekonfiguratie | Invoer van twee kanalen, één kanaal |
| Beheerscomputer | Industriële computers met LCD-scherm (inclusief toetsenbord en optische muis) |
| Software | Chinese/Engelse bedieningsinterface; tijd-domein en frequentiedomein analyse; signaalbron; sinus sweep frequentie analyse; automatische WORD testverslaggeneratie; signaal- en gegevensweergave, opslag,instelling van de testparameter, en analysefuncties |
| Besturingssysteem | Windows 2000 / XP |
| Versnellingssensor B&W | Frequentiedomein: 1 ‰ 2000 Hz; gevoeligheid: 50 mV/g; temperatuurbereik: −24 tot 250 °C |
| Elektrische bron | 3 fasen, 380 V / 50 Hz |
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing p-p (mm) | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Vibratie met vaste frequentie
- Geveegde trillingen
- Willekeurige trillingen
- Klassieke schok
- Omgevingsonderzoek
- Stressscreeningstests
- Vibratieonderzoek
- Gemakkelijk te installeren
- Gebruikersinterface: LCD touchscreen voor lokale modus en PC-Windows (via Ethernet) voor externe modus
- Lokale modus: snelle start van een vooraf gedefinieerde test; tientallen testspecificaties kunnen worden opgeslagen
- Afstandsmodus: volledige systeemwerking, met inbegrip van testdefinitie, opslag van testspecificaties, testcontrole, herziening van testgegevens en documentatie
Het High Frequency Electro-dynamic Shaker-systeem wordt voornamelijk gebruikt voor producttrillingen en schokomgevingstests, milieuschermingstests en betrouwbaarheidstests.De elektromagnetische trillingsmeter is ontworpen in volledige overeenstemming met de testnormen voor batterijen., waarbij trillingsomstandigheden onder bepaalde parameters worden gesimuleerd.De batterij of de batterijpakket wordt op de trillingstafel bevestigd en onderworpen aan trillingen in drie elkaar loodrecht liggende richtingen met de voorgeschreven frequentie.De batterij mag tijdens de test niet lekken, capaciteit verliezen, breken, ontbranden of exploderen.
Het toepassingsgebied van trillingsonderzoek is uiterst breed en omvat circuitschijven, batterijen, vliegtuigen, schepen, raketten, raketten, auto's, huishoudelijke apparaten en andere industriële producten.
Als u meer informatie nodig heeft over de Verticale en Horizontale Hoge Frequentie Elektrodynamische Shaker met JIS D1601 Standard, neem dan gerust contact met ons op.
