3 Eleltrodynamische Vibrator Shaker Table van de as de Grote kracht voor Sinusoïdale Trillingstest
Product Details
| sinus: | 60000N | Snelheid: | 1,8 m/s |
|---|---|---|---|
| Verplaatsing: | 51 mm | Frequentie: | 3 ~ 3500 Hz |
| Laden: | 250KG | Versnelling: | 100g |
| anker: | 230 mm | Trillingsrichting: | 3 as |
| Sollicitatie: | Ruimtevaart | Functie: | Sinus en willekeurig |
| Markeren |
Mil-STD Shaker Table,1.8m/s snelheid Shaker Table,230mm Trilling Shaker Table |
||
Product Description
Download: Vibratie temperatuur test machine THV-volume (PDF)

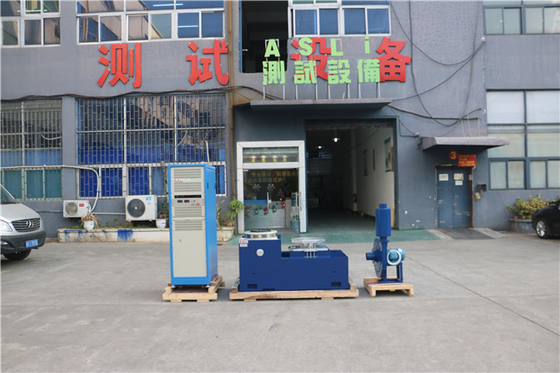

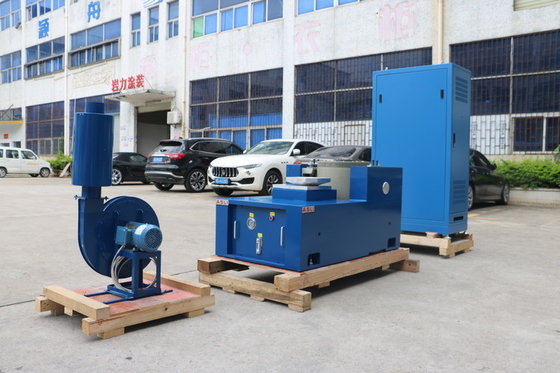

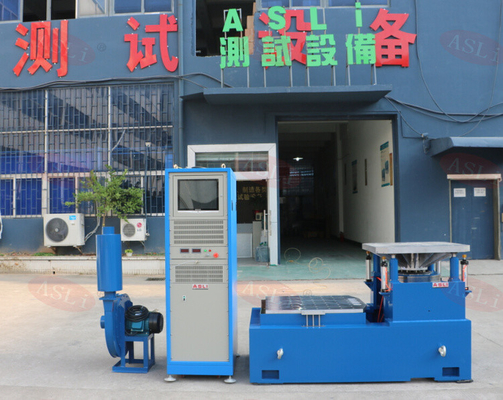

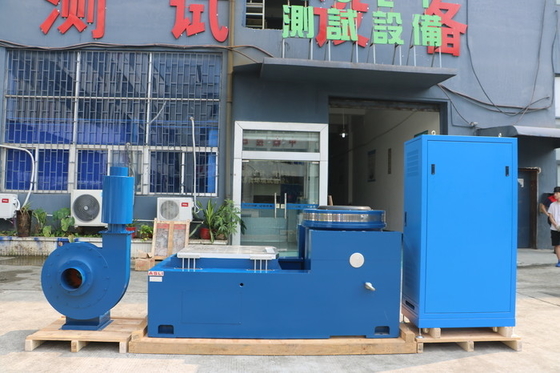

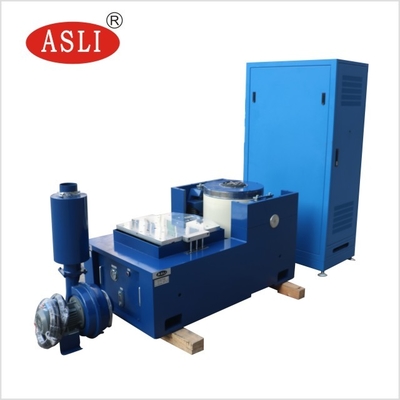

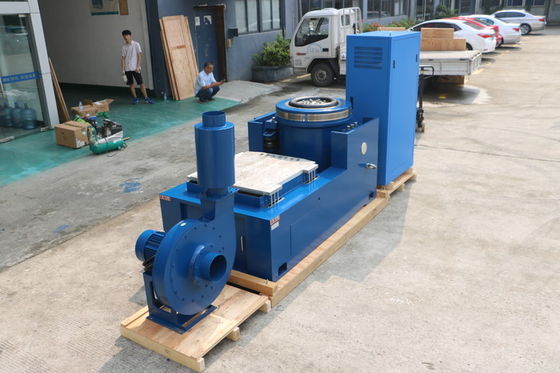

De 3-assige grote kracht elektrodynamische vibrator shaker tafel is ontworpen voor sinusvormige trillingen testen en kan voldoen aan de volgende test normen: MIL-STD, DIN, ISO, ASTM, IEC, ISTA,NASA, GB, GJB, JIS, BS en anderen.
De High Frequency Vibration Testing Machine / Vertical Shaker System, ontworpen voor de testnormen van IEC, ISTA en MIL-STD,heeft geavanceerde moderne technologieën, waaronder een dubbelmagnetische schakelstructuur, zelfgegenereerde skelet actiekringe, luchtondersteuning, rollagers en lineaire begeleiding, en trunnion isolatie.drieassige sinusvormige trillingen en breedbandrandom trillingen, evenals klassieke (half-sinus) puls- en schokreactiespectrumonderzoeken.
Het wordt veel gebruikt in nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, huishoudelijke apparaten en andere velden.
| Systeemmodel | ES-60 |
|---|---|
| Frequentiebereik (Hz) | 3 ~ 3500 |
| Nominale kracht (N) | 60000 |
| Nominale kracht Random (N) | 60000 |
| Nominale kracht Schok (N) | 120000 |
| Maximale versnelling Sinus (m/s2) | 1000 |
| Maximale versnelling Random (m/s2 rms) | 1000 |
| Maximale versnelling Schok (m/s2) | 2000 |
| Maximale snelheid ± sinus (m/s) | 1.8 |
| Maximale snelheid Schok (m/s) | 1.8 |
| Maximale verplaatsing / verplaatsing (mm p-p) | 51 |
| Bewegende spoelmassa (kg) | 60 |
| Afmetingen van de bewegende spoel | De diameter is 40 mm. |
| Verticale tabelgrootte | Op maat gemaakt geselecteerd volgens de testvereisten |
| Grootte van de horizontale tabel | Op maat gemaakt geselecteerd volgens de testvereisten |
| Maximale belasting (kg) | 800 |
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte structuur en rationele lay-out.
- Rocker rod rollagers, rechte en importgerichte composietcarrosserie stijfheid oriëntatie, met excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
Als u meer informatie nodig heeft over de 3 axis grote kracht elektrodynamische vibrator shaker tafel voor sinusvormige trillingen test, aarzel dan niet om uw vraag te sturen.
