Het Type van hoge Frequentieelektrodynamica Hoge Frequentie Shaker Testing Systems

Brand Name: ASLI
Model Number: S-6
Place of Origin: China
Certification: CE, ISO, SGS
Minimum Order Quantity: 1 reeks
Price: negotiable
Supply Ability: 100 reeksen per kwart
Delivery Time: 30~40 dagen
Payment Terms: T/T, L/C, Western Union
Standard Packaging: sterk houten geval

Product Details


trillingskracht: Vormkernpennen trilling richting: SPDT
Gewicht bewegende spoel: Yaskawa Verplaatsing: 25 mm
Max. Versnelling: 100G Sollicitatie: Klein onderdeel
type: Elektrodynamicatype Frequentiebereik: 5 ~ 2000Hz
Markeren

SGS Eleltrodynamische Trilling Shaker System

,

6000N eleltrodynamische Trilling Shaker System

,

Trilling Shaker System 5hz

Product Description

Elektrodynamische hoogfrequentietestsystemen voor hoogfrequente shakers

Hoogfrequente, hoogwaardige hydraulische trillingstestsystemen ontworpen voor verticale, horizontale, meerassige, roterende en akoestische testtoepassingen.,kopvergroters, hydraulische voedingsmiddelen, lagers, koppelingen en trillingstabellen bieden betrouwbare, herhaalbare resultaten voor veeleisende testprofielen.

Deze systemen zijn ook beschikbaar voor inspecties door derden en voor elektromagnetische trillingen.

Download van het document voor opslag van het ES-10 mechanisch trillingstestsysteem.pdf

Technische parameters
ModelNominale sinuskracht (N)Nominale willekeurige kracht (N)Frequentiebereik (Hz)Nominale versnelling (m/s2)Nominale snelheid (m/s)Nominale verplaatsing (p-p) mmMax. belasting (kg)Bewegende spoel (kg)Afmeting van de bewegende spoel (mm)
ES-3300030003 ¢350010001.6251003.5Φ150
ES-3a300030003 ¢35004001.6401209Φ230
ES-6600060003 ¢350010001.6251806.5Φ230
ES-6a600060003 ¢350010001.65125012Φ230
ES-1010000100003 ¢ 300010001.85127014Φ240
ES-2020000200003 ¢ 300010001.85130030Φ320
ES-3030000300003 ¢ 280010001.85145040Φ450
ES-4040000400003 ¢ 280010001.85150050Φ450
ES-5050000500003 ¢ 270010001.85175050Φ450

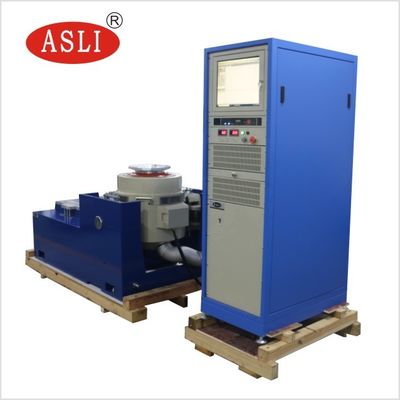

High frequency electrodynamics vibration shaker testing system overview
Belangrijkste kenmerken
  1. Het robuuste ophangsysteem en de lineaire bewegingsleiding leveren een sterk draagvermogen, uitstekende geleidingsfuncties en hoge stabiliteit.
  2. De luchtzak met hoge statische stijfheid en lage dynamische stijfheid zorgt voor een sterke draagkracht en perfecte prestaties bij variatie van de amplitude.
  3. Een hoog efficiënte klasse D-stroomschakelaar met 3-sigma piekstroom zorgt voor een laag stroomverbruik en minimale harmonische vervorming.
  4. Snelle zelfdiagnose met veiligheidsvergrendeling voor een hoge betrouwbaarheid.
  5. Airbagschokisolatie voor het trillingsplatform maakt geen extra fundering meer nodig.het verzekeren van een perfecte reproductie van de trillingsgolf en het verminderen van de trillingsdoorlatendheid.
  6. Horizontale en verticale uitbreidingsplatformen voor verschillende toepassingen.
  7. Eenvoudige bedieningsoperatie.
Technische parameters van horizontale expander
ModelGrootte van de bank (mm)Frequentiebereik (Hz)Gewicht van bewegende onderdelen (kg)
LT0303300 × 300 × 22
300 × 300 × 26
300 × 300 × 30
5 ¢ 1000
5 ¢ 1500
5 ¢ 2000
6.6
7.8
9.0
LT0404400 × 400 × 22
400 × 400 × 26
400 × 400 × 30
5 ¢ 1000
5 ¢1400
5 ¢ 2000
11.2
13.2
16.0
LT0505500 × 500 × 25
500 × 500 × 30
500 × 500 × 35
5 ¢ 1000
5 ¢ 1500
5 ¢ 2000
19.3
23.1
27.0
LT0606600 × 600 × 25
600 × 600 × 30
600 × 600 × 40
5 ¢ 1000
5 ¢1200
5 ¢ 2000
27.5
33.0
45

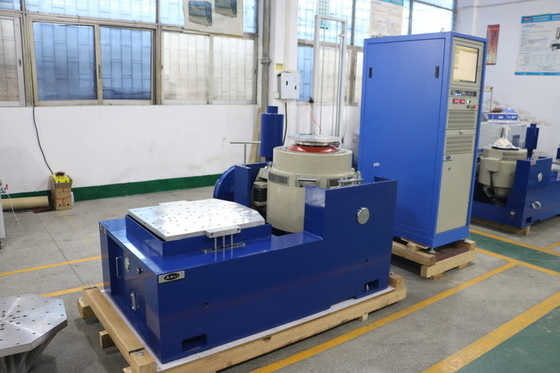

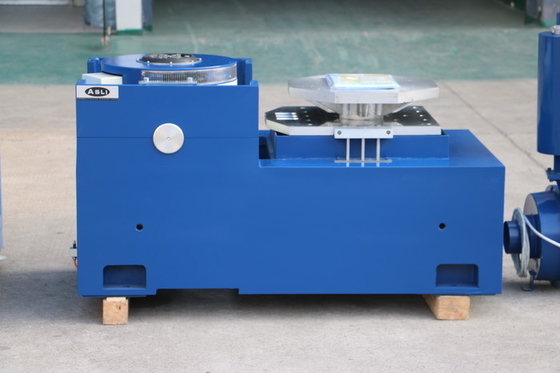

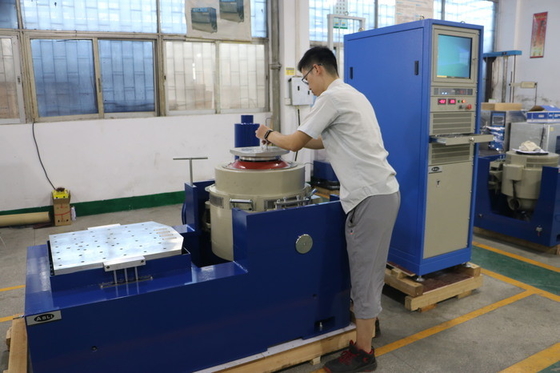

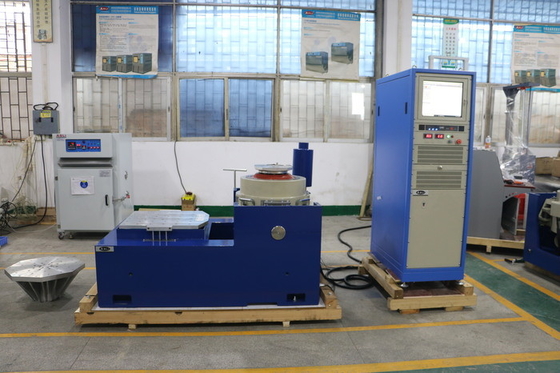

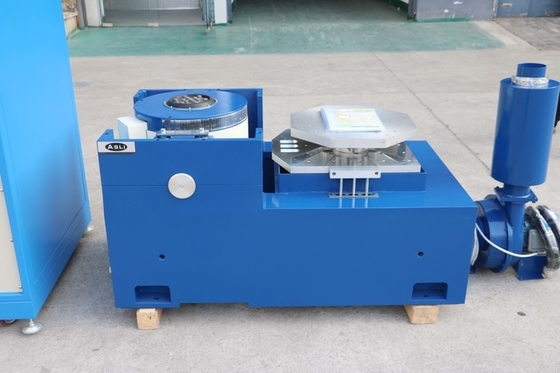

Horizontal expander vibration shaker testing system detail viewHorizontal expander vibration shaker testing system side viewHorizontal expander vibration shaker testing system close-upHorizontal expander vibration shaker testing system application view
Werkingsbeginsel van de trillingsshaker

Het werkingsprincipe van de elektromagnetische trillingsexcitator is vergelijkbaar met dat van een luidspreker, waarbij een elektrische geleider wordt verplaatst door de werking van een elektromagnetische kracht in een magnetisch veld.De kracht om het bewegende onderdeel te versnellen wordt gegenereerd door het evenwicht tussen de aandrijflijn en de magnetische stroomDaarom kan men door de aandrijvende stroom te regelen de trillingsgenerator regelen.

Het maximale versnellingsniveau van de elektromagnetische trillingsexcitator wordt bepaald door de maximale stroom en de belasting.de verplaatsing van het bewegende onderdeel is zodanig beperkt dat de versnelling geen hoog niveau bereiktDe resonantiefrequentie van het bewegende element wordt hoger ingesteld dan de bovengrens van het frequentiebereik.

De prestaties van de trillingsgenerator kunnen worden weergegeven door een grafiek die de maximale versnelling onder verschillende frequenties weergeeft.de verplaatsingsbeperking kan worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.

Als u meer informatie nodig heeft over High Frequency Electrodynamics Type High Frequency Shaker Testing Systems, aarzel dan niet om uw vraag te sturen.

Product Highlights

Hoogfrequente elektrodynamische schudtestsystemen leveren trillingen over 3 assen, een versnelling van 100 g, een kracht van 6000 N, een bereik van 5-2000 Hz en een verplaatsing van 25 mm voor kleine componenten. Voorzien van robuuste ophanging, airbagisolatie, energie-efficiëntie van klasse D en snelle zelfdiagnose. Aangepaste uitbreidingen beschikbaar.
