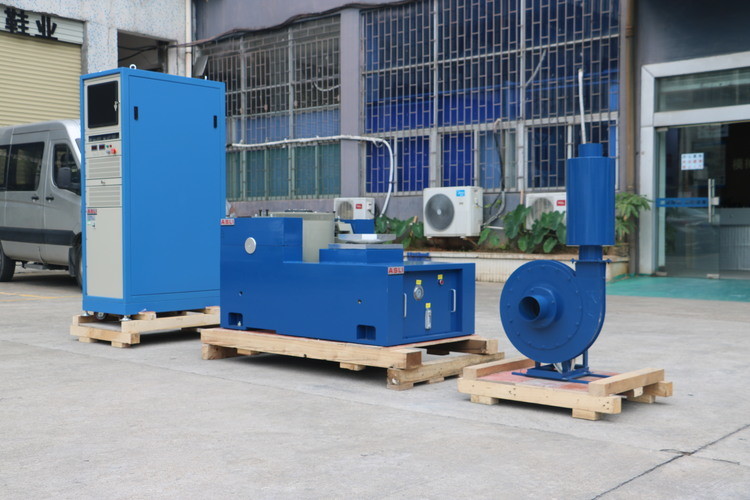

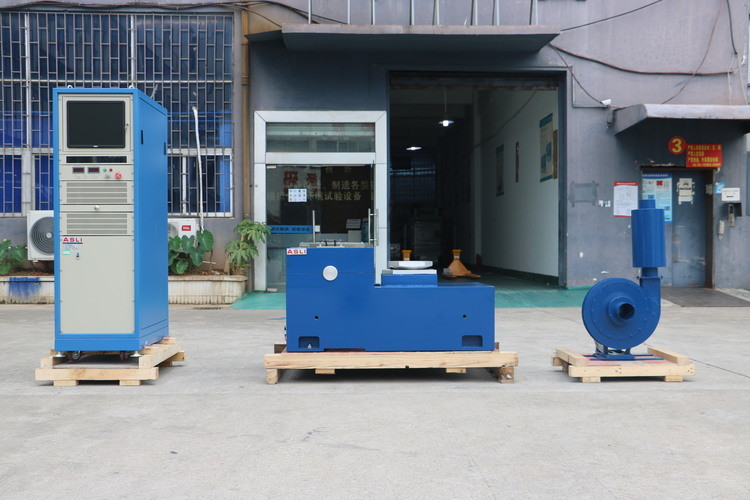

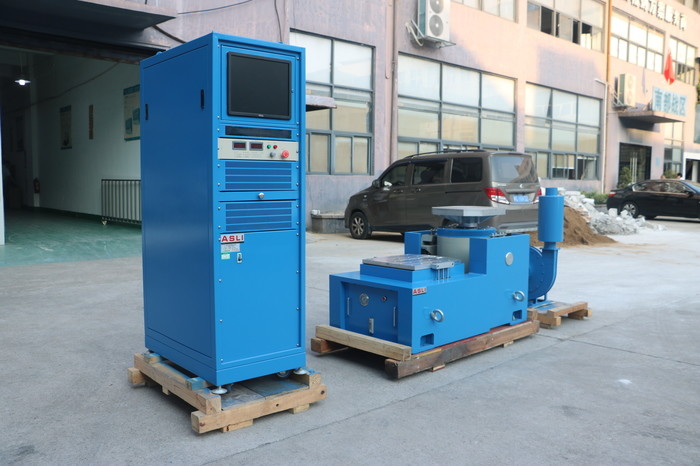

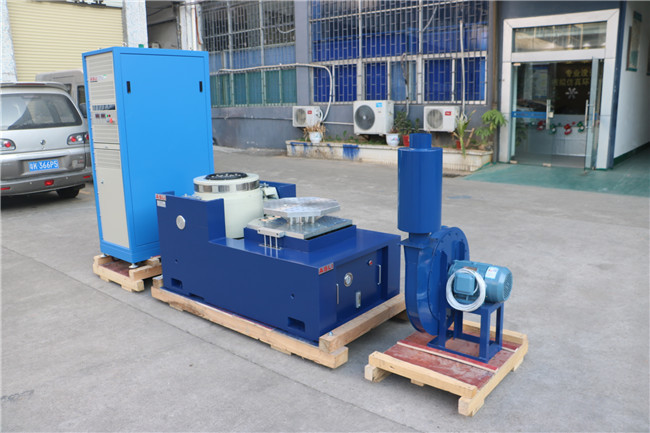

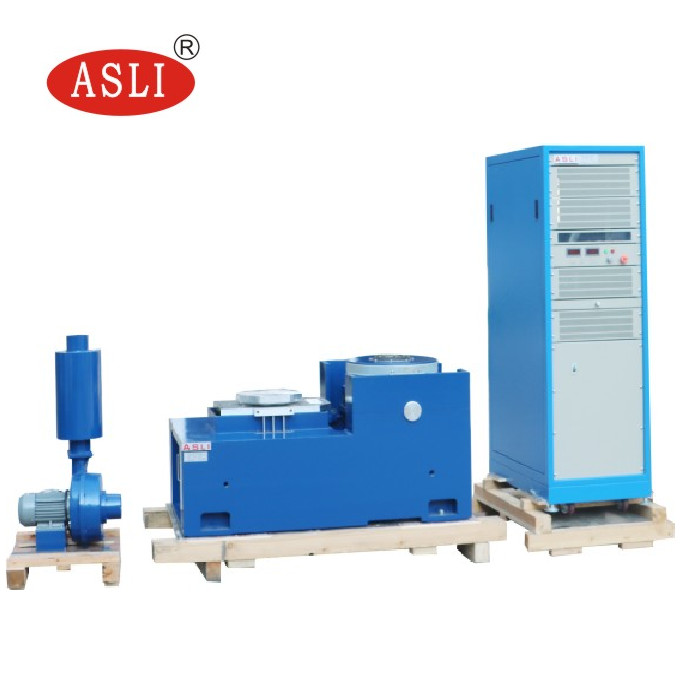

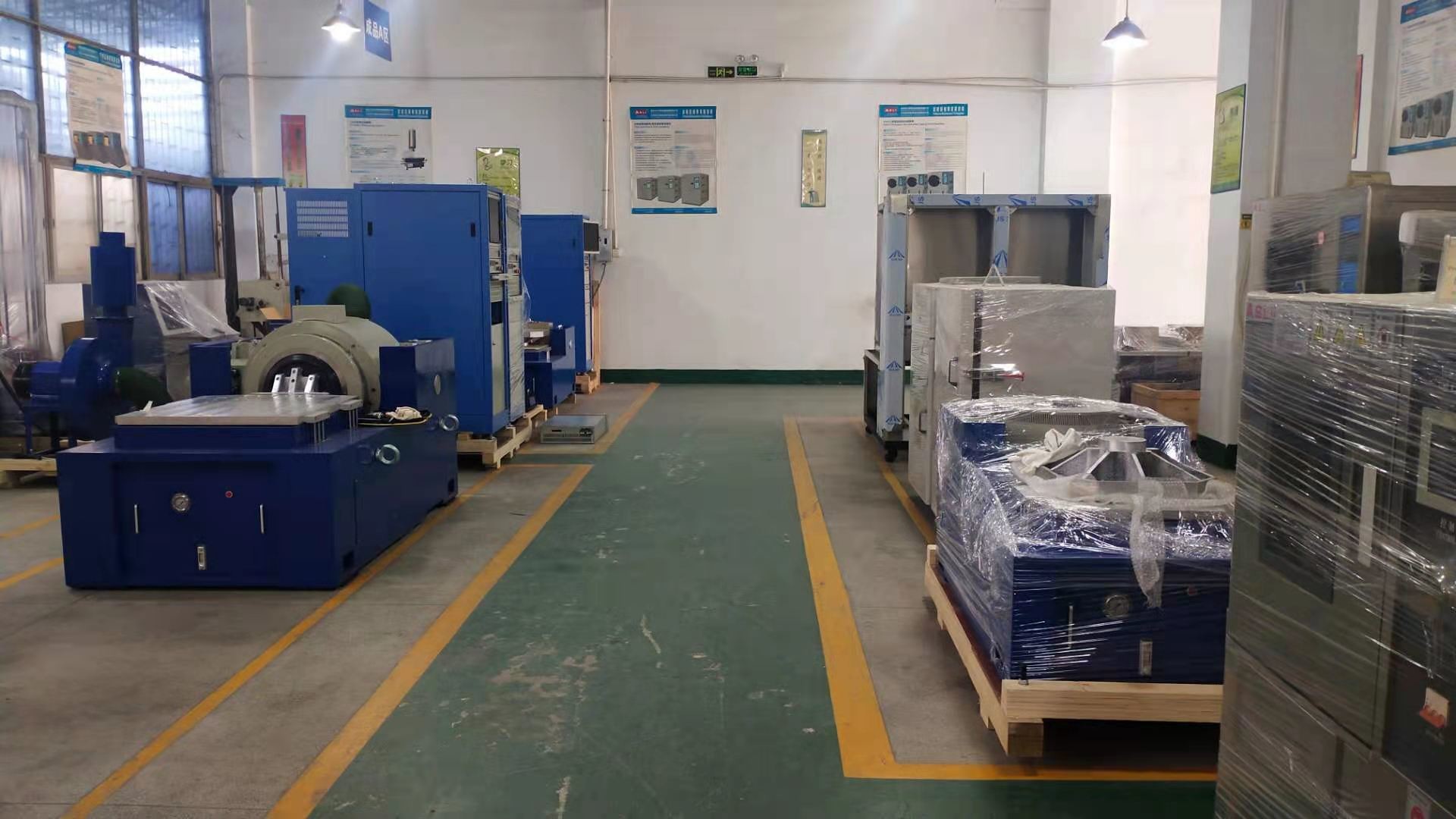

Toonaangevende fabrikant van hoogfrequente elektrodynamische trillingsweerstandstestsystemen met een versnelling van 100 g
Elektromagnetische trillingstafel wordt veel gebruikt in defensie, luchtvaart, ruimtevaart, communicatie, elektronica, auto's, huishoudelijke apparaten en andere industrieën.Dit type apparatuur wordt gebruikt voor het vroegtijdig opsporen van storingenHet is duidelijk dat de producttoepassing breed is, de toepassingsbreedte is duidelijk, het testeffect is opmerkelijk en betrouwbaar.,sweep, programmeerbaar, frequentiemultiplier, logaritme, maximale versnelling, amplitude modulatie, tijdsbesturing, computerbesturing met volledige functie, eenvoudige vaste versnelling/vaste amplitude.Apparatuur die doorlopend mislukt om drie maanden te worden getest, stabiele prestaties, betrouwbare kwaliteit.
Specificatie
| Naam | Toonaangevende fabrikant van hoogfrequente elektrodynamische trillingsweerstandstestsystemen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Performance-gegevensblad
| Shaker(ES-30)) | ||
| Sinuskracht (piek) | 30 kN | |
| Schokkracht (piek) | 60 kN | |
| Frequentiebereik | 5~2,800 Hz | |
| Verplaatsing (continu) | 100 mm | |
| Max. snelheid | 1.8 m/s | |
| Max. versnelling | 100G | |
| Diameter van de beugel | 445 mm | |
| 1storder resonantiefrequentie | 2,400 Hz | |
| Toegelaten excentrisch moment | >500 Nxm | |
| Gewicht van het harnas | 40 kg | |
| Afmetingen van HE/ST-schroeven | M10(metrisch) | |
| Frequentie van isolatie van axiale trillingen | <3 Hz | |
| Max, ik ben er klaar voor.PAyload | 500 kg | |
| Magnetische fluxlekken | ≤1 mT | |
| Afmetingen (L × W × H, niet verpakt) | 1,330x860x1,250 mm | |
| Gewicht (niet verpakt) | 2500 kg | |
| Installatie | Rubberen mat (verplichte ankerbouten) | |
| Versterker van vermogen (DA-30) | ||
| Versterkeruitgang | 30 kVA | |
| SNR | >65 dB | |
| Nominale uitgangsspanning | 120 vrm | |
| Efficiëntie van de versterker | >90% | |
| Afmetingen (L × W × H, niet verpakt) | 800x900x2,100 mm | |
| Gewicht (niet verpakt) | 500 kg | |
| Blower | ||
| Luchtvolume | 0.46m3/s | |
| Kracht | 7.5 kW | |
| De diameter van het luchtkanaal | 200 mm | |
| Luchtdruk | 80,8 kPa | |
| Installatie | In staat om aan te sluiten op het plafond (tot twee 90 graden buigingen), maximaal 20 ̊ loop | |
| Horizontale glijtafel | ||
| Afmetingen | 600 x 600 mm | |
| Dikte | 45 mm | |
| FrequentieIk...navolgen | 2,000 Hz | |
| EffectiefmAchtersteek. | 54 kg | |
|
Opmerking: 1Voor een betere uniformiteit wordt gebruikgemaakt van een oliefilm met hoge druk. |
||
| VibratieController enAccelerometer | ||
| Vibratieregelaar | Vibratieregelaarmet Sine, Random, Shock en Self Calibration. | |
| Accelerometer | 100mV/g, bereik: 50g, werkfrequentie: 1-10kHz, gewicht: 11 gram, met 10ft laag geluidskabel | |
| Andere ondersteunde functies/accessoires | ||
| Milieucamers | Ondersteund | |
| Mobiele apparaten | Aanpasbaar | |
| Isolatieplaten | Aanpasbaar | |
| Bevestiging | Aanpasbaar | |
| Werkomgeving van het systeem | ||
| Temperatuurbereik | 0-40°C | |
| Vochtigheidsbereik | 0~90%, geen condensatie. | |
| Vermogenseisen | 380V/3ph/50 Hz,40kVA | |
| Gecomprimeerde luchtdruk | 0.6 Mpa | |
