Verticale en Horizontale Eleltrodynamische Trillings Testende Systemen met het Spectrum van de Schokreactie
Product Details
| trillingsmethode: | De Trilling van sinus&random | trilling richting: | 10-400m |
|---|---|---|---|
| Frequentie: | Vloeistofstroomschakelaars | verplaatsing: | 1 LED, meerkleurig instelbaar |
| Sollicitatie: | Batterij | Standaard: | 600 |
| Functie: | Het Spectrum van de schokreactie | trillingskracht: | 20KN |
| Markeren |
Elektrodynamisch vibratietestsysteem,verticale horizontale vibratieschudder,schokrespons spectrum vibratiesysteem |
||
Product Description

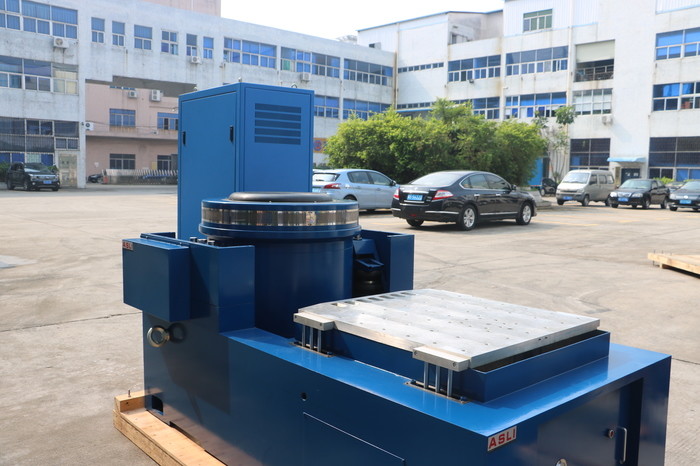

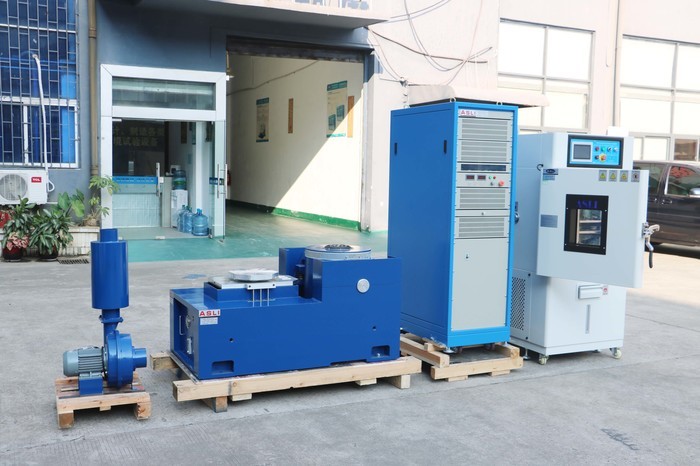

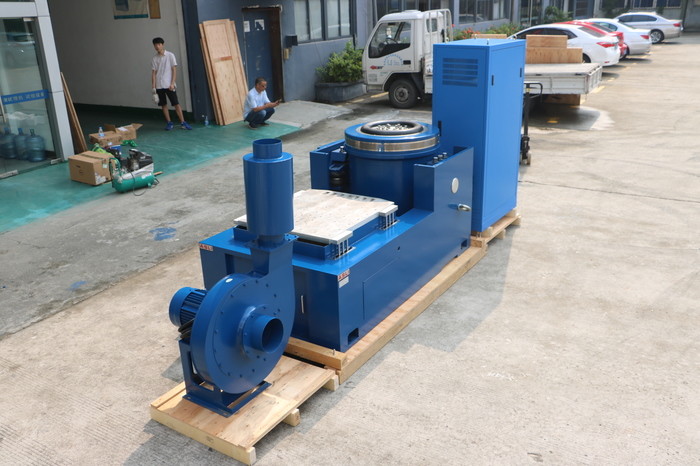

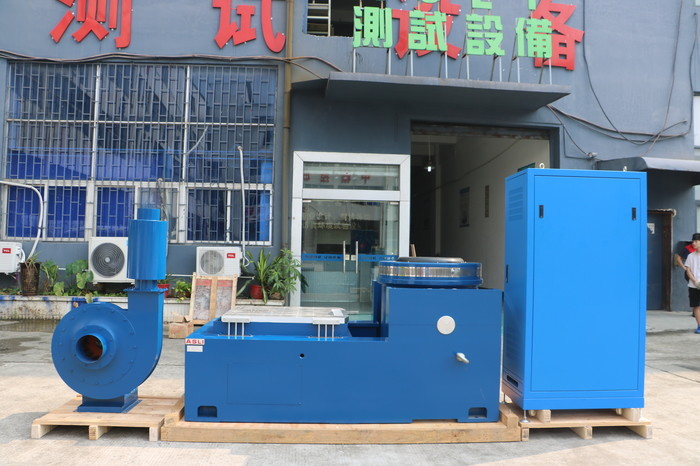

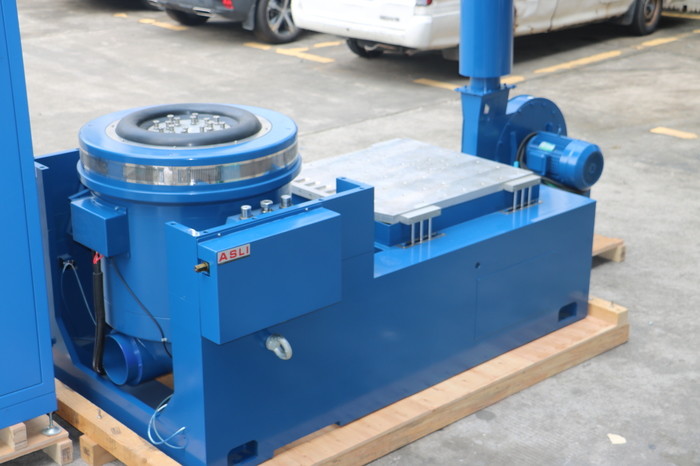

Verticale en horizontale elektrodynamische trillingstestsystemen met schokrespons spectrum leveren uitgebreide drieassige sinusvormige en breedbandrandom trillingstestingen,In combinatie met de klassieke pulstest (half-sinus)Deze systemen worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.
Download: Vibratie-testapparatuur ES-20 (PDF)- GB/T 31486-2015 Electrical performance requirements and test methods for traction battery of electric vehicle [Verdragen inzake elektrische prestaties en testmethoden voor tractiebatterijen van elektrische voertuigen]
- UL 1642:2012 Standard voor lithiumbatterijen
- UL 2054:2012 ¢ Batterijen voor huishoudelijk gebruik en commercieel gebruik
- UN38.3 (2012) ¢ Deel 3: Voorstel voor vervoer van gevaarlijke goederen ¢ test- en standaardhandleiding
- IEC 62133-2:2017 ¢ Veiligheidsvoorschriften voor draagbare, afgesloten secundaire cellen en van deze cellen vervaardigde batterijen voor gebruik in draagbare toepassingen ¢ Deel 2: Lithiumsystemen
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte, importgerichte composietcarrosserie stijfheidsoriëntatie en een sterke excentrische draagcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met een handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
De VT verticale uitgestrekte bank en de gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat klanten de beste prestaties verkrijgen door een perfecte structuur,hoogwaardige materialen, en superieure vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
- Een kleine laadbank maakt een hogere versnelling en werkfrequentie mogelijk, waardoor de laadcapaciteit en de algemene prestaties van de machines beter worden.
- De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur, gemakkelijk te installeren en aan te passen.
- Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
- Ingebouwde oliepomp met goede structuur en gemakkelijke bediening.
Als u vragen of behoeften heeft met betrekking tot de verticale en horizontale elektrodynamische trillingstestsystemen met schokrespons spectrum, aarzel dan niet om uw vraag te sturen.
