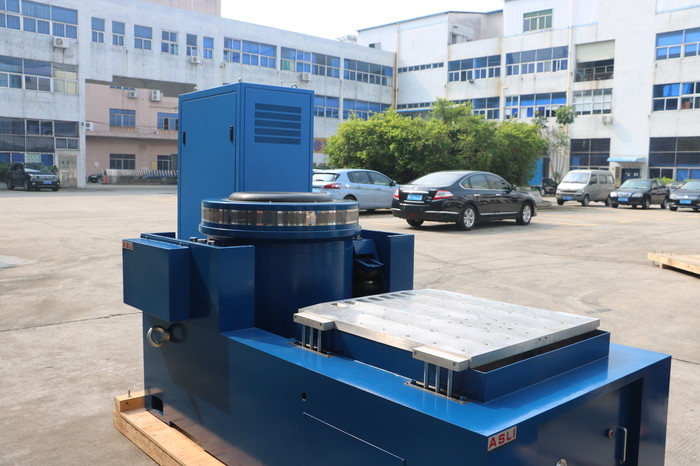

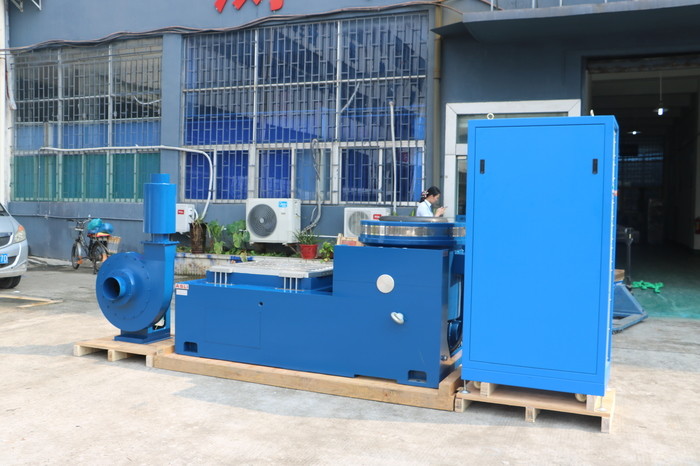

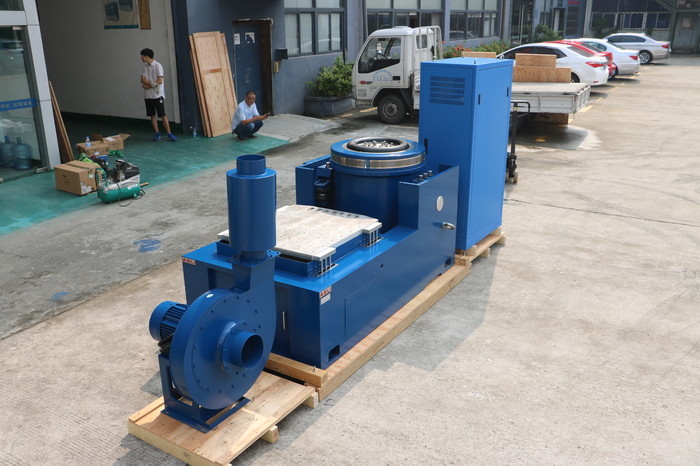

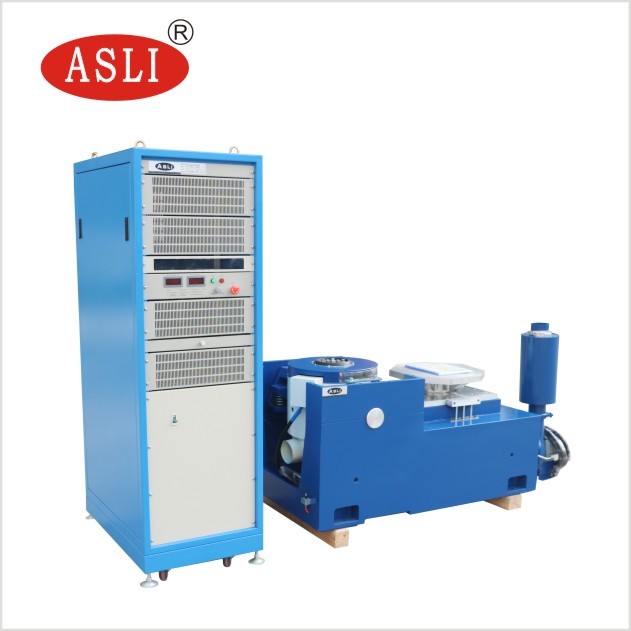

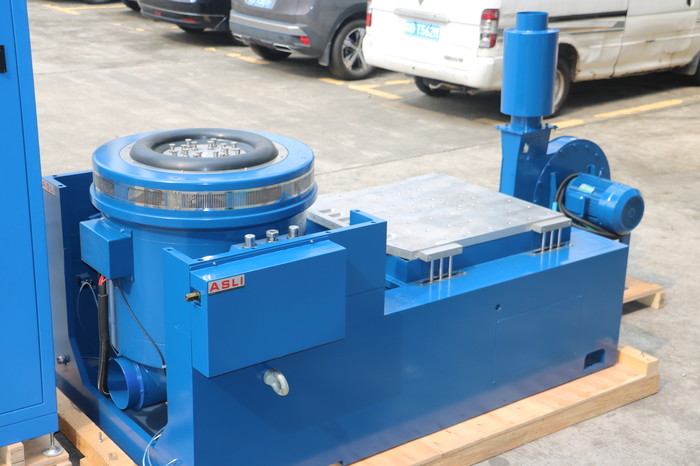

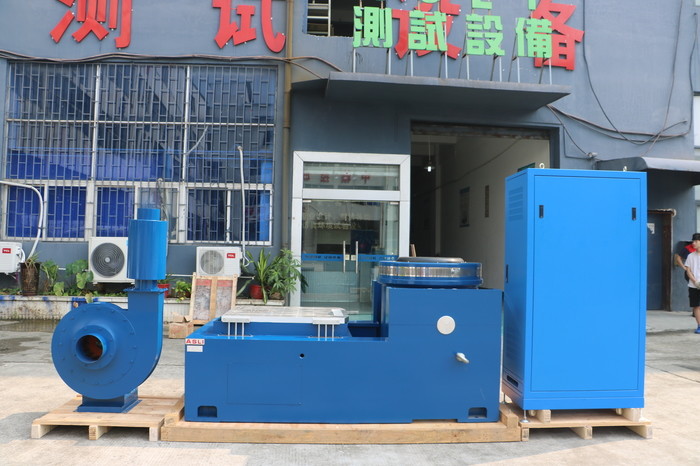

Un38.3 de Trilling van de Test Standaardbatterij het Testen Machine voor Sinusoïdale Trillingstest
Product Details
| sinus: | 3000N | Snelheid: | 1,6 m/s |
|---|---|---|---|
| Trillingsrichting: | verticaal horizontaal | Sollicitatie: | Batterij |
| Frequentie: | 3 ~ 3500 Hz | Stroom: | 380V 3 fase |
| Verplaatsing: | 25 mm | Teststandaard: | UN38.3 |
| Functie: | Sinusoïdale Trillingstest | ||
| Markeren |
Trilling het Testen Machine 1.6m/s,trilling het testen machine,De Testmachine van de batterij Sinusoïdale Trilling |
||
Product Description
Wij zijn een fabrikant van Electrodynamische Hoogfrequente Vibratieshaker serieproducten. Onze systemen maken gebruik van geavanceerde technologieën, waaronder een dubbele magnetische circuitstructuur, zelfopwekkende skeletactiecirkels, luchtvering, rol- en lineaire geleidingen, en trunnionisolatie. Deze technologieën maken de voltooiing mogelijk van X-, Y-, Z-sinusvormige vibratietests en breedbandige willekeurige vibratietests, evenals klassieke pulstests (halve sinus, trapezium, zaagtandgolf) en schokrespons spectrumtests.
Deze producten worden veelvuldig gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, huishoudelijke apparaten en andere gebieden.
- Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte en rationele structuur.
- Rockerstang rol-lagers met rechte en importgerichte composietlichaam stijfheid oriëntatie, die een sterke excentrieke belastingscapaciteit bieden.
- Trunnion isolatie fundering speciaal voor vibratie-isolatie, met handige mobiele installatie.
- Geavanceerd mobiel systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager zijn geoptimaliseerd, waardoor de capaciteit van de vibratietafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
- Nominale Kracht: Sinuskracht 3000N; Willekeurige kracht 3000N; Schokkracht 6000N
- Frequentiebereik: 3Hz tot 3500Hz; Vaste frequentie, heen-en-weer sweep, sinus, willekeurig, schok
- Sweep-frequentiemodus: Lineair, logaritmisch, heen-en-weer sweep, vaste frequentie
- Sweep-frequentie Aantallen: 1 tot 32767
- Sweep-frequentietijd: Vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven
- Max. Versnelling: 1000 m/s² (ongeladen)
- Max. Snelheid: 1.6 m/s
- Max. Verplaatsing: 25 mm p-p (ongeladen), dubbele piek
- Impact Verplaatsing: 25 mm
- Gewicht van de Beweegbare Spoel: 3.5 kg
- Vibratierichtingen: Verticaal
- Vibratiegolf: Sinus, willekeurig, schok
- Diameter van de Beweegbare Spoel: Φ150 mm
- Afmetingen Vibratiesysteem: B750 × H599 × D680 mm
- Gewicht Vibratiesysteem: 490 kg
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (kg) | Beweegbare Spoel (kg) | Afmetingen Beweegbare Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldsterkte en vermindert fluxlekkage. Een speciale ontmagnetiseringsstructuur kan de fluxlekkage verminderen tot minder dan 1 mT.
- U-vormige veer, rollen en lineaire lagers bieden sterke weerstand tegen afbuigende belasting.
- Luchtveren worden gebruikt voor vibratie-isolatie. Het vibratiesysteem werkt stabiel, zelfs bij zware belasting, zonder dat een speciale fundering nodig is.
- Beschermingsapparaten zijn voorzien voor oververhitting, overbelasting, overstroom, overspanning en overmatige verplaatsing van de vibratiemeter. Elektrische netwerkbeveiligingsapparaten omvatten overspanning, onderspanning en faseverlies. Aandrijfvermogenbeveiliging omvat stroombegrenzing, soft-start, overtemperatuur, kortsluiting en modulefoutbeveiliging.
- Kan sinus-, willekeurige en impactomgevingstests voltooien.
- Dit systeem heeft minimale vereisten voor spanningsfluctuatie — ≤±10% is acceptabel.
- Dit systeem heeft minimale vereisten voor aardingsweerstand — ≤4Ω is acceptabel.
- Hoge betrouwbaarheid, vooral geschikt voor langdurig gebruik.
- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, wat de laadcapaciteit en prestaties van de gehele machinebank verbetert.
- De horizontale bank en de vibratiebank zijn een integraal type, met een perfecte structuur en handige installatie en afstelling.
- Statische drukbaan, V-vorm, met capaciteit voor hellingsweerstand en bias-belastingsweerstand. Ingebouwde oliepomp, goede structuur en eenvoudige bediening.
| Model | Bankafmetingen (mm) | Frequentiebereik (Hz) | Gewicht van Beweegbare Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT verticale extended-bench en gespecificeerde klemmen zijn met precisie berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt, met een perfecte structuur, hoogwaardig materiaal en uitstekend vakmanschap.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankafmetingen |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over de UN38.3 Test Standaard Batterij Vibratietestmachine voor Sinusvormige Vibratietest, neem dan gerust contact met ons op.
