Hoogfrequente trillingsteststand ES-30.pdf

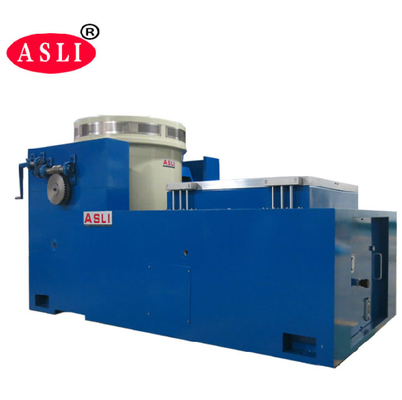

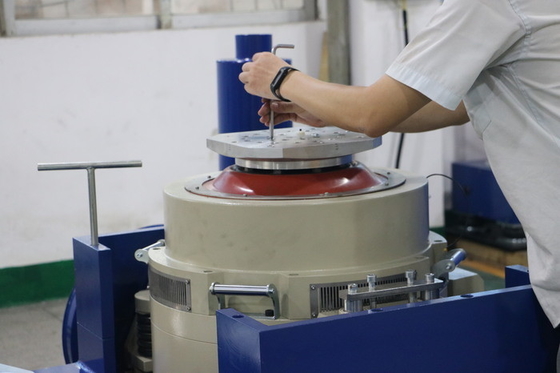

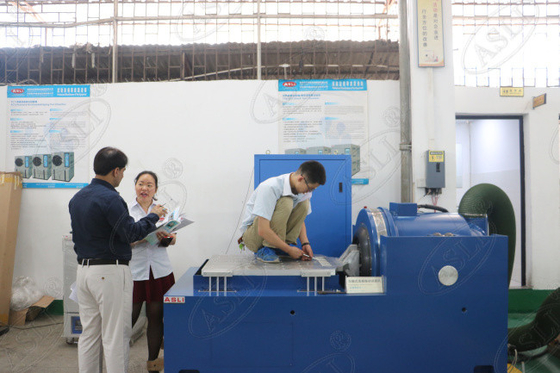

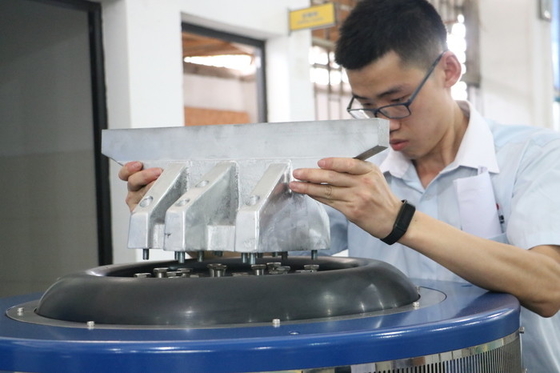

Elektrodynamisch type hoogfrequente shaker tafel voor trillingstests
Toepassing:

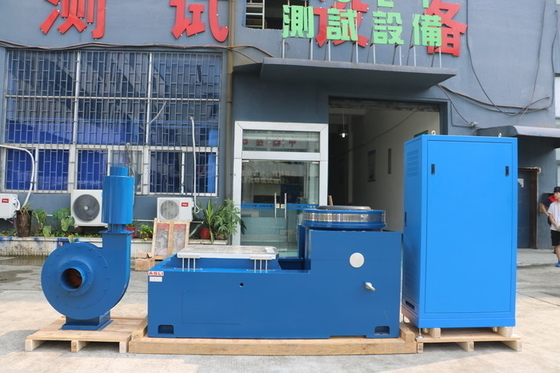

Elektrodynamica type High Frequency Shaker Table for Vibration Tests gebruikt de sinus-impulsbreedte-modulatietechnologie van digitale vermogenversterker.Het werkingsprincipe is:met behulp van het MOSFET veld-effect ̊s high frequency switch vermogen, door middel van digitale circuit te versterken en te herstellen van het laagspanningssignaal die input door de controller, dan de output van het oorspronkelijke signaal vibratie tester bewegende spoel circuit,en de beweging van de uitbreidingstafel van de trillingstoetser aansturenHet hoofdonderdeel van de digitale versterker: de voorste bediening, de versterkermodule, het beschermingscircuit, het vermogen en de elektrische kast.
Elektromagnetische trillingstestmachine Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lekkage laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Technische parameters van de verticale trillingstabel:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Korte introductie over ASLi fabriek:
We zijn een lange geschiedenis testapparatuur fabrikant, in de afgelopen 25 jaar, we gewijd aan simulatie milieu testapparatuur en mechanische trillingen en schokken test machine.Vibratie Shaker Tafel Voldoen aan ISTA normen Uitvoeren Willekeurige schoktestHet is onze sterrenproducten, en we hadden de CE-certificering voor deze machine verkregen.
Iedere twijfel of behoefte overElektrodynamische High Frequency Shaker tafel voor trillingen testen, aarzel niet om me te laten weten.
