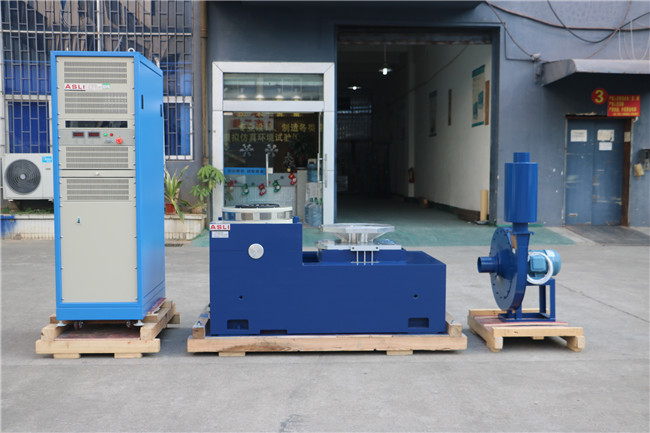

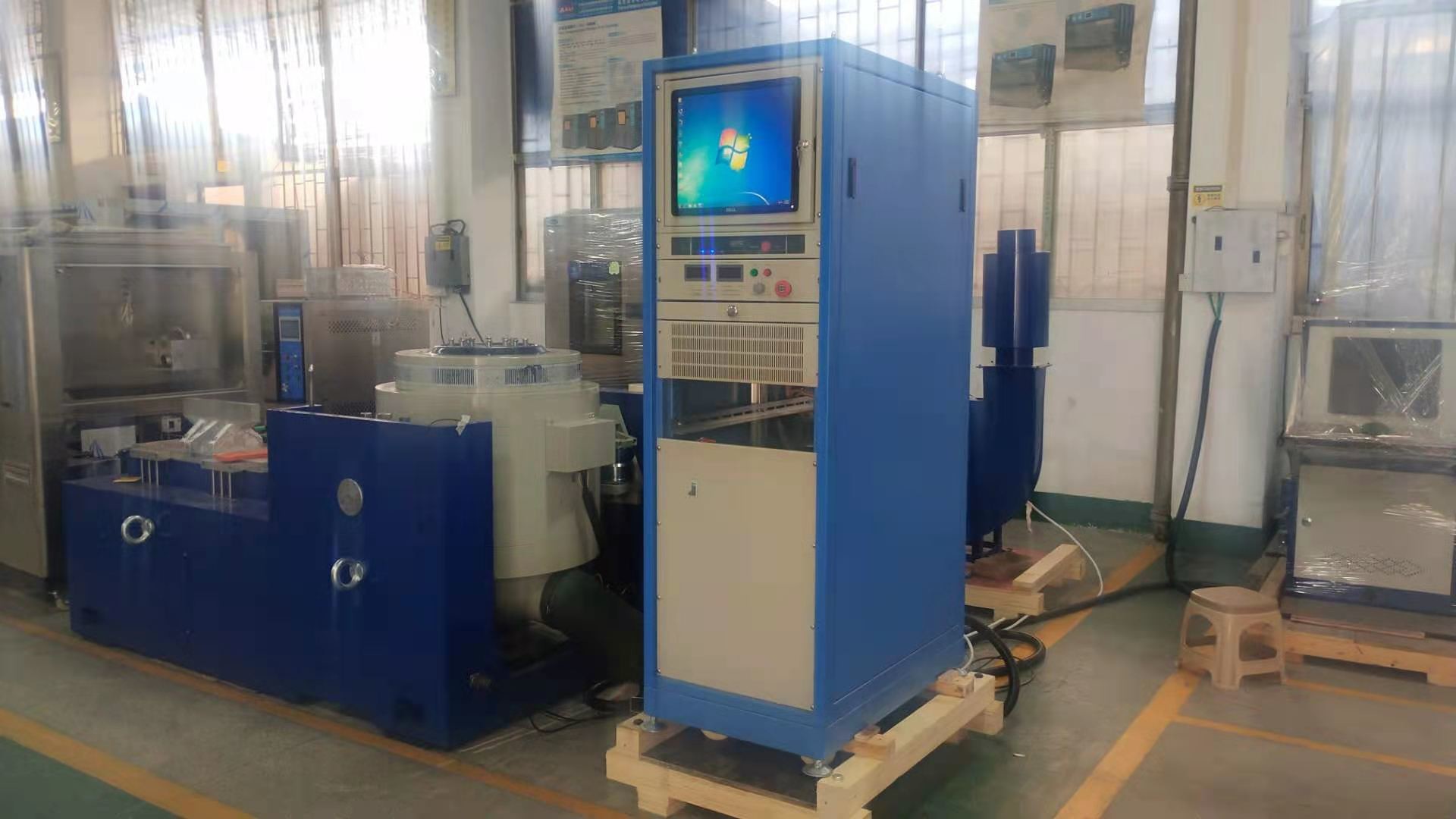

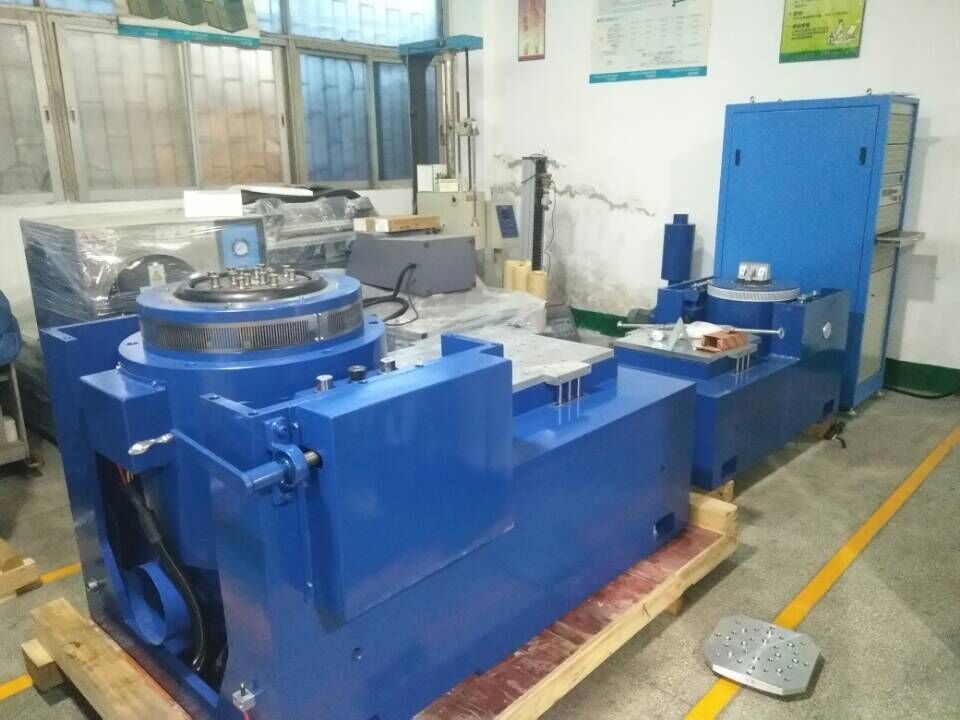

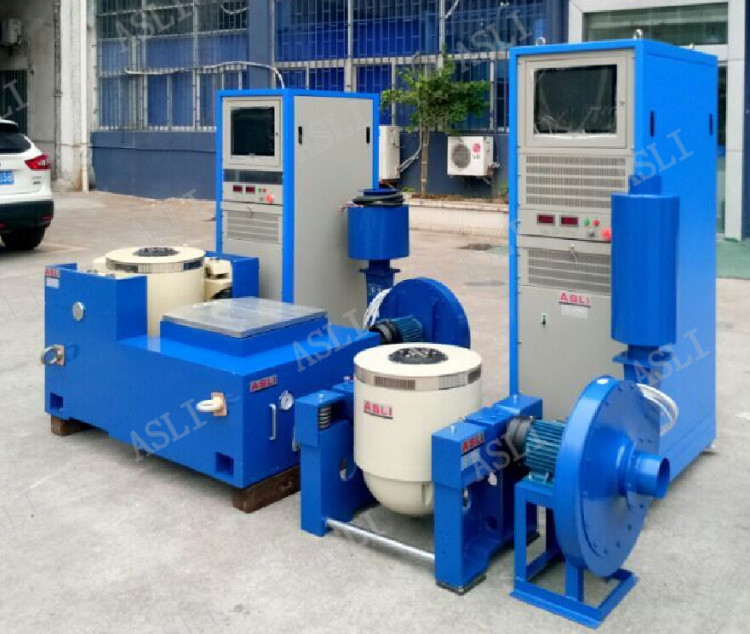

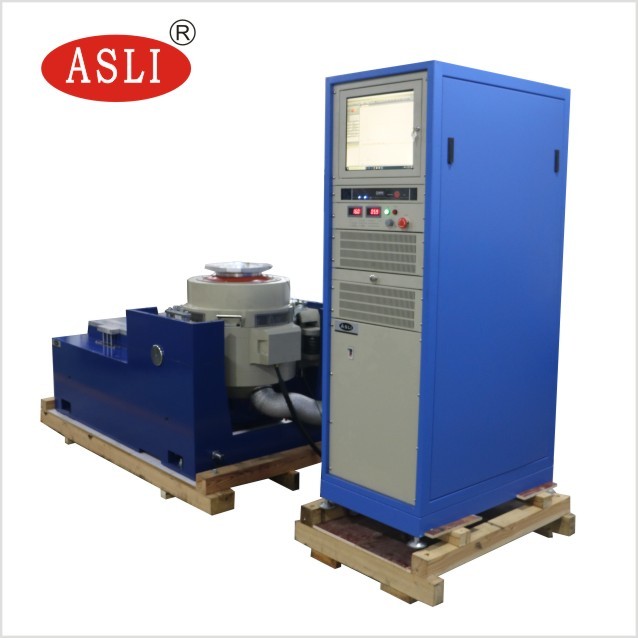

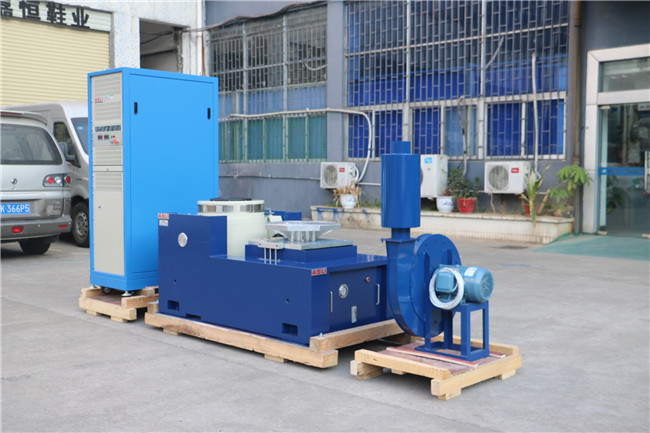

3 de Machine van de de Trillingstest van de assinus voor Schok en Trillings het Testen
Product Details
| Teststandaard: | Mil-std-810G | Trillingsrichting: | 3 as |
|---|---|---|---|
| Schudbekerkracht: | 20kn | Geschikt voor: | De maximum punten van de ladings300kgs test |
| Frequentiebereik: | 3 ~ 3500Hz | Versnelling: | 100 g |
| applucatuib: | Auto -onderdelen | Functie: | Schok en Trillings het Testen |
| Markeren |
De Testmachine van de ladings300kgs Trilling,20KN de Machine van de trillingstest,De Meetapparatuur van de sinustrilling |
||
Product Description
Om ons te helpen het meest geschikte model voor uw 3-assige sinus vibratietestmachine (Vibratiemeetapparatuur voor schok- en vibratietests) aan te bevelen, verzoeken wij u de volgende informatie voor te bereiden en deze met uw aanvraag mee te sturen:
- Beschrijving van het monster
- Testmassa van het monster
- Afmetingen van het monster
- Testprofiel (indien beschikbaar)
- Maximale versnelling vereist voor de test
- Testrichting: X, Y, Z-assen of alleen Z-richting
| Systeem Specificatie | ||
|---|---|---|
| Systeem Model | ES-20 | |
| Frequentiebereik (Hz) | 3 ~ 3500 | |
| Nominaal Kracht (N) | Sinus | 20000 |
| Willekeurig | 20000 | |
| Schok | 40000 | |
| Maximale Versnelling | Sinus (m/s²) | 1000 |
| Willekeurig (m/s² rms) | 1000 | |
| Schok (m/s²) | 2000 | |
| Maximale Snelheid | Sinus (m/s) | 1.8 |
| Schok (m/s) | 1.8 | |
| Maximale Verplaatsing (mm p-p) | 51 | |
| Massa van de bewegende spoel | 30 kg | |
| Afmeting van de bewegende spoel | Dia 320 mm | |
| Max. belasting | 300 kg | |
| Model | Nominale Sinus Kracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p mm) | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee magnetische circuits, lage magnetische fluxlekkage, compacte structuur en rationeel ontwerp.
- Rockerstang rollagers met rechte en geïmporteerde composietlichaam stijfheidsoriëntatie, die een uitstekende capaciteit voor excentrische belastingen bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met mobiel gemak voor installatie.
- Geavanceerd technologisch bewegingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met een klein ballon-effect, waardoor de capaciteit van de vibratietafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
Als u meer informatie nodig heeft over de 3-assige sinus vibratietestmachine (Vibratiemeetapparatuur voor schok- en vibratietests), aarzel dan niet om uw aanvraag te sturen.
Product Highlights
ES-20 3-assige sinustrillingstestmachine voldoet aan MIL-STD-810G, 20KN kracht, 3 ~ 3500 Hz, 100 g versnelling, 300 kg belasting. Ideaal voor het testen van schokken en trillingen van auto-onderdelen. Duurzame, efficiënte, aanpasbare modellen beschikbaar.
