Elektrodynamisch trillingsonderzoek met hoge frequentie voor schok- en trillingsonderzoek
Vibratieproefapparatuur ES-20.pdf
Waarom is trillingsonderzoek nodig?
Niet moeilijk te begrijpen Trillingen kunnen de duurzaamheid en betrouwbaarheid van machinesystemen of -constructies beïnvloeden en problemen veroorzaken zoals schade, abnormaal stoppen en catastrofale storingen.Vibratie meting is een belangrijke tegenmaatregel om te voorkomen dat deze problemen zich voordoen
Neem onmiddellijk contact met ons op voor vragen.

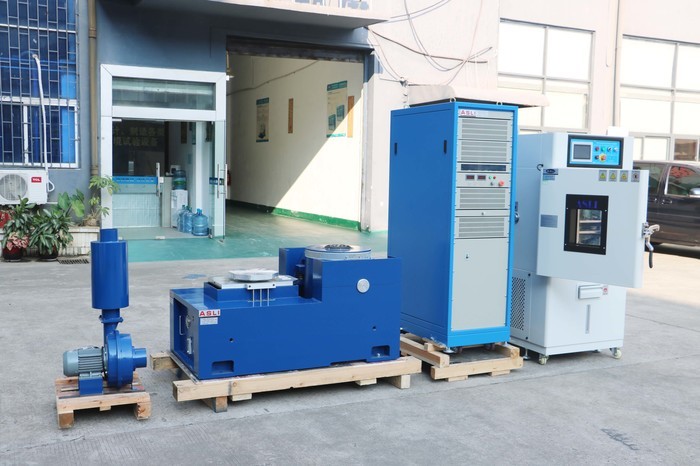

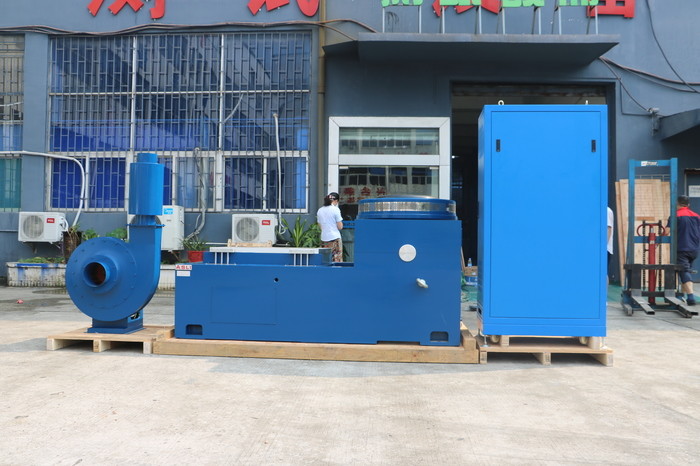

Samenstelling van het testsysteem

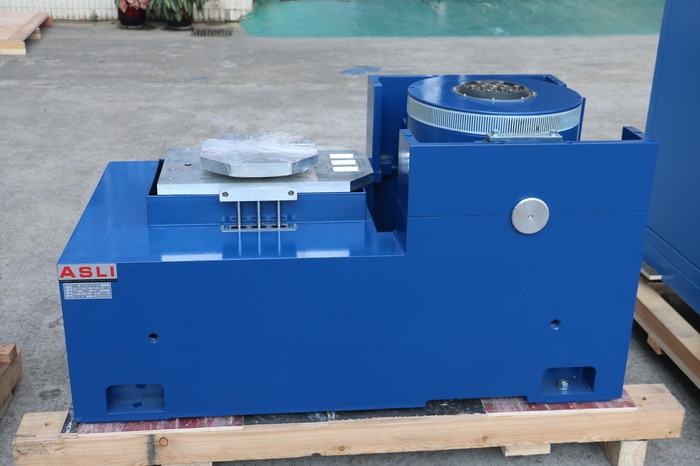

1Een-stuk horizontale trillingsgenerator
2Verticale expansie tafel
3- Koelventilator met geluidsverdrijver.
4Digitale schakelversterker
5. Meerfunctioneel meetinstrument voor trillingsregeling.
4000kgf Kracht 100G Schok- en trillingstestsysteem voor MIL STD 810 G 514.6 TrillingstestSpecificatie
| Naam | Voertuigbatterijen EN50604 IEC62133 UN38.3 Trillingstestbank voor laboratoriumtests | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Als u twijfelt of behoefte heeft aan een hoogfrequente elektrodynamisch trillingstestsysteem voor schok- en trillingsonderzoek, aarzel dan niet om uw vraag te sturen.
