Elektromagnetische de Testmachine van de Hoge Frequentietrilling voor het Versnelde Trilling Testen
Product Details
| Sollicitatie: | materila, auto-onderdelen, verpakking, huishoudelijke producten | Spanning: | 380V |
|---|---|---|---|
| Service na verkoop verleend: | Videotechnische ondersteuning, Online ondersteuning, Ingenieurs beschikbaar voor service aan machine | Garantie: | 1 jaar |
| Toepasselijke industrieën: | civiel, elektronische apparaten, auto's, reserveonderdelen, elektronica, luchtvaart | Productnaam: | trillingstestsysteem |
| Shaker-kracht: | 3KN | Geschikt voor: | De maximum punten van de ladings300kgs test |
| Frequentiebereik: | Standaard exportverpakking | Functie: | Strikt gesorteerd |
| Markeren |
De Machinelading 300kgs van de trillingstest,3KN de Machine van de trillingstest,Elektromagnetische Versnelde Trilling het Testen Machine |
||
Product Description
De ES-3A is een hoogwaardig elektromagnetisch vibratietest systeem, ontworpen voor versnelde vibratietests over een breed frequentiebereik. Het levert precieze, betrouwbare excitatie voor sinus-, willekeurige en schoktestprofielen, waardoor het geschikt is voor een breed scala aan industriële en onderzoeksapplicaties.
Download de ES-3A Vibratietestmachine PDF (Specificatieblad)
Om ons te helpen het meest geschikte vibratietest systeem voor uw behoeften aan te bevelen, gelieve de volgende details voor te bereiden en mee te sturen met uw aanvraag:
- Beschrijving van het monster
- Testmassa van het monster
- Afmetingen van het monster
- Testprofiel (indien beschikbaar)
- Maximale versnelling vereist voor de test
- Testrichting: X, Y, Z assen of alleen Z-richting

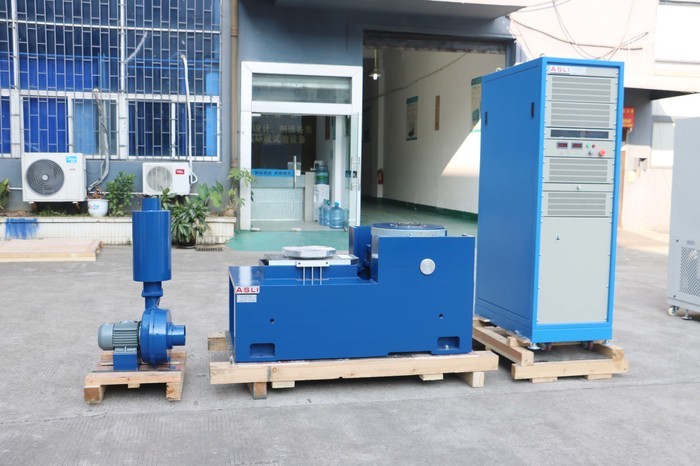

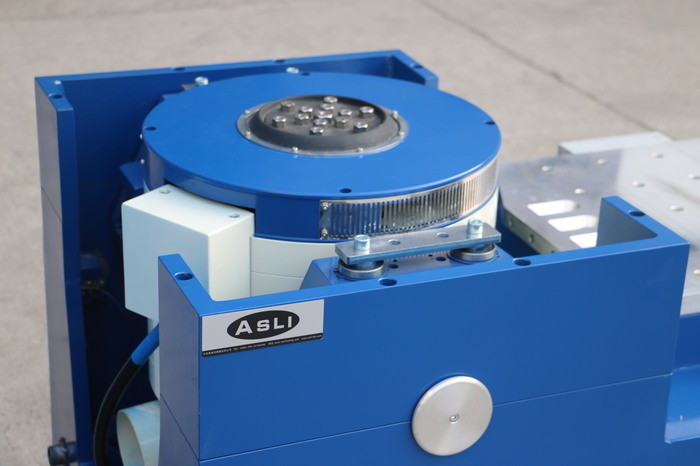

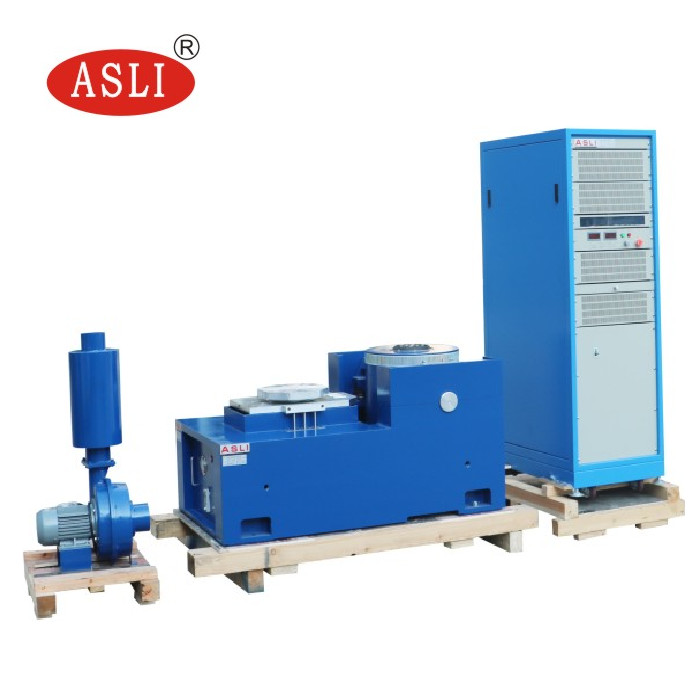

Luchtgekoeld vibratietest systeem met dynamische shaker tafel en op maat gemaakte monsterbevestiging.
| Systeemspecificatie | |
|---|---|
| Systeemmodel | ES-3 |
| Frequentiebereik (Hz) | 3 – 3500 |
| Nominale Kracht – Sinus (N) | 3000 |
| Nominale Kracht – Willekeurig (N) | 3000 |
| Nominale Kracht – Schok (N) | 6000 |
| Maximale Versnelling – Sinus (m/s²) | 1000 |
| Maximale Versnelling – Willekeurig (m/s² rms) | 1000 |
| Maximale Versnelling – Schok (m/s²) | 2000 |
| Maximale Snelheid – Sinus (m/s) | 1.6 |
| Maximale Snelheid – Schok (m/s) | 1.6 |
| Maximale Verplaatsing – Slag (mm p-p) | 25 |
| Massa van de bewegende spoel | 3,5 kg |
| Afmeting van de bewegende spoel | Ø 230 mm |
| Maximale belasting | 100 kg |
| Model | Nominale Sinus Kracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p mm) | Max. Belasting (kg) | Bewegende Spoel (kg) | Afmeting van de Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee-magnetisch circuit ontwerp met lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
- Rocker arm rollagers met rechte en import-georiënteerde composiet stijfheid, die een uitstekende capaciteit voor excentrische belasting bieden.
- Trunnion isolatie fundering speciaal voor vibratiegebruik, met handige mobiele installatie.
- Geavanceerde technologie geïntegreerd in het bewegende systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
- Nieuw kanaalontwerp dat het koelingseffect verbetert.
- Statische stijfheid en dynamische stijfheid van het lager met klein ballon effect, waardoor de capaciteit van de vibratietafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
Heeft u vragen over de Elektromagnetische Hoogfrequente Vibratietestmachine voor Versnelde Vibratietests? Neem contact met ons op voor meer informatie of een op maat gemaakte oplossing.
