Hoogfrequente trillingsteststand ES-30.pdf
Voor welke branche is de shaking table geschikt?
Productbeschrijving
Vibration Test Equipment heeft de dubbelmagnetische schakelstructuur, zelf gegenereerde skeletwerkcirkels, Airborne Support en rollagers en lineaire begeleiding aangenomen.Trunnion isolatie geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum test.
Niet alleen beperkt tot auto-onderdelen, maar ook veel gebruikt op het gebied van nationale defensie, wapen, luchtvaart, ruimtevaart, communicatie, elektronica, elektrisch apparaat,transport- en huishoudelijke apparaten.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Technische parameters van de horizontale expander:
Technische parameters van verticale expander:
Tafelgrootte kan worden aangepast~

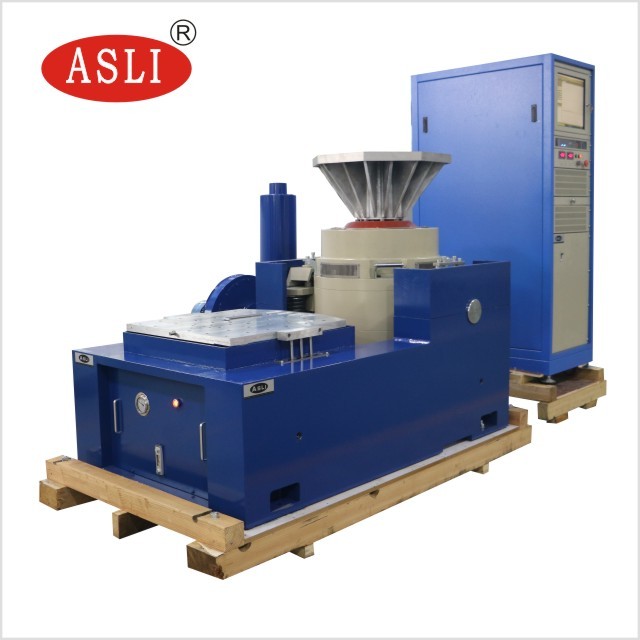

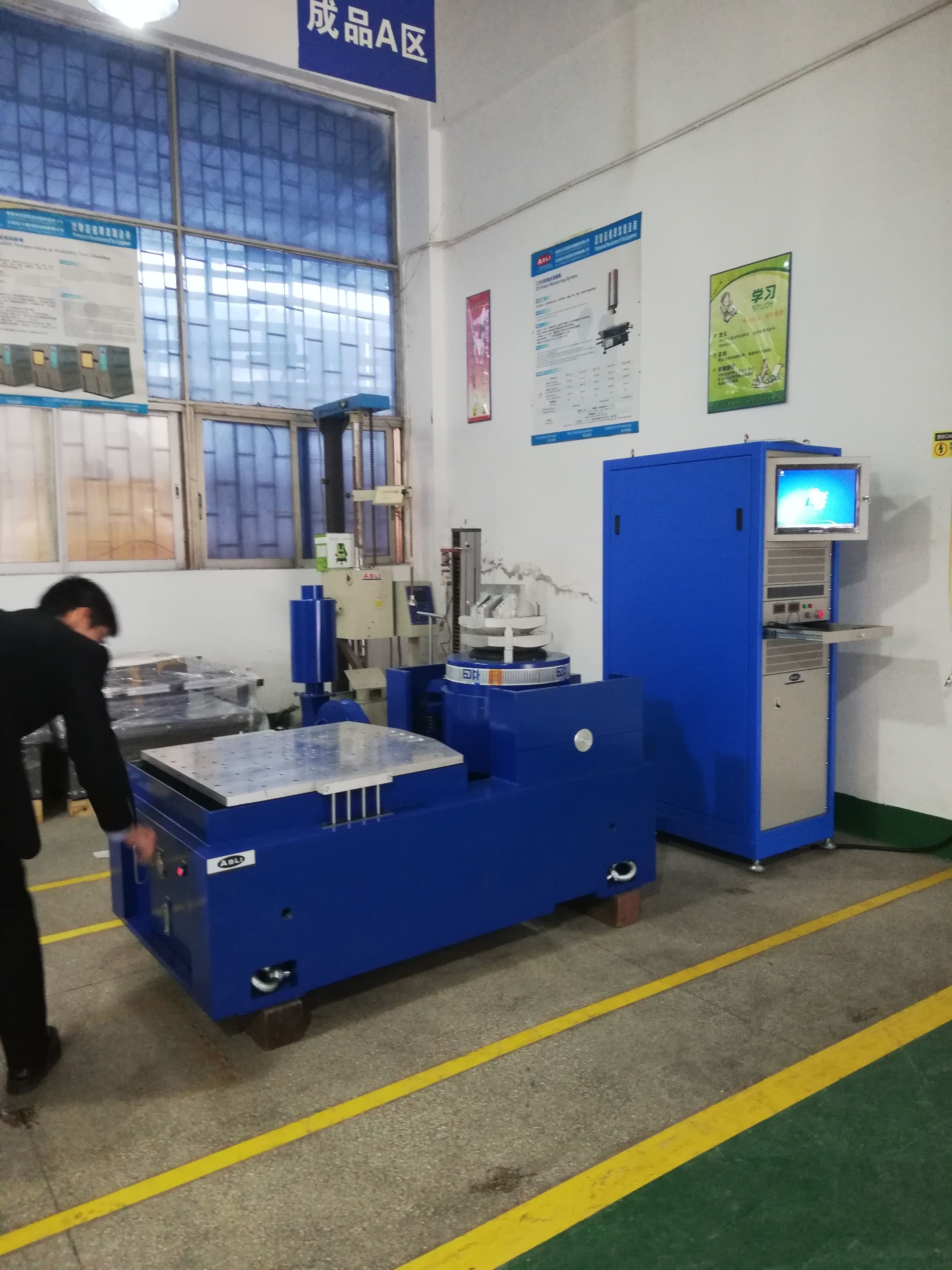

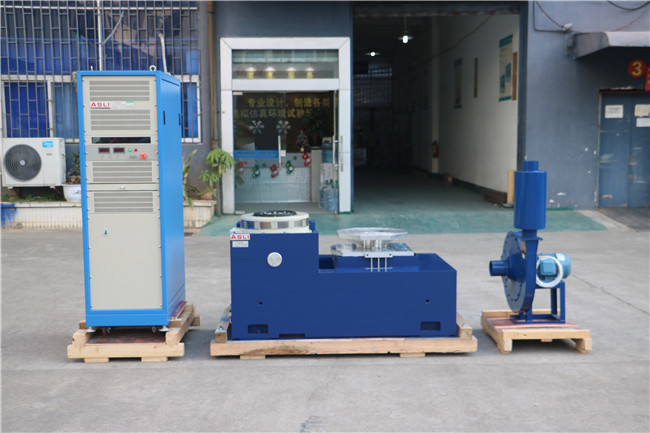

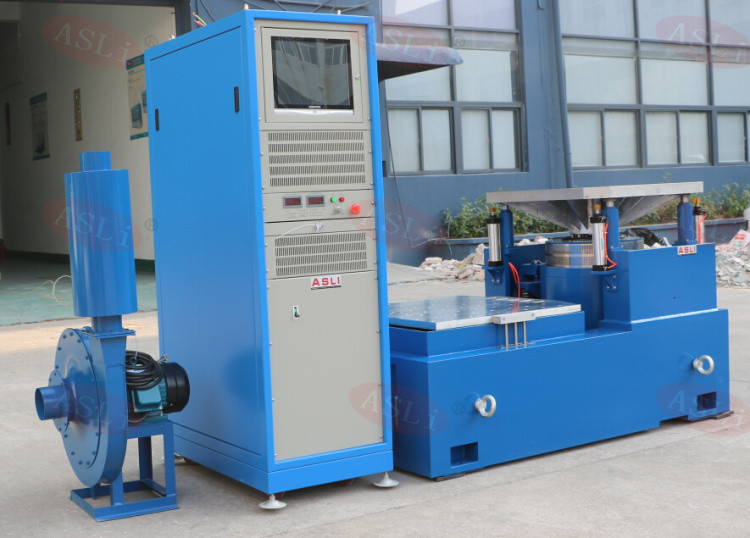

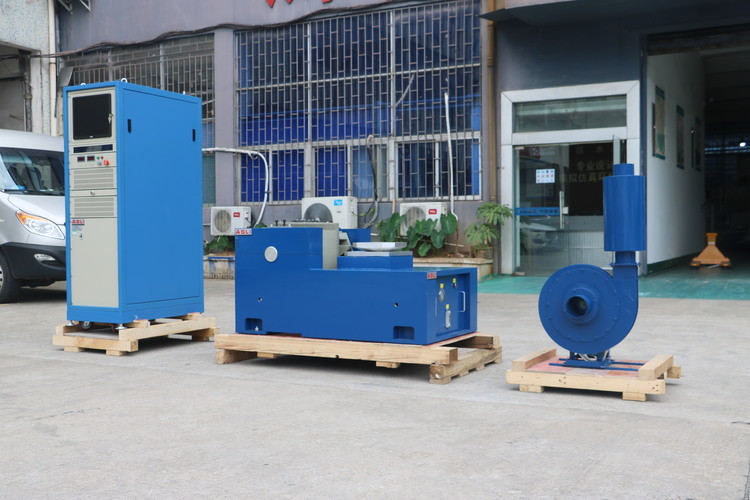

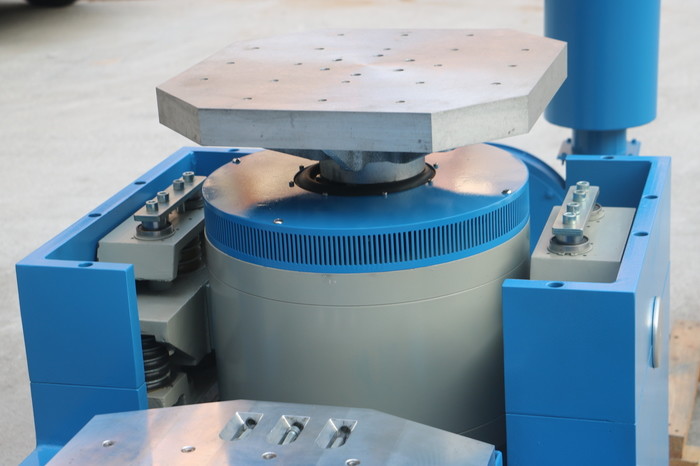

Elektromagnetische trillingen Tabel foto's voor referentie:
Elektromagnetische trillingstabel voor lithiumsinusoïdale trillingstest kan worden gecombineerd met een klimaatkamer:
Welkom bij uw vraag~ ^_^
