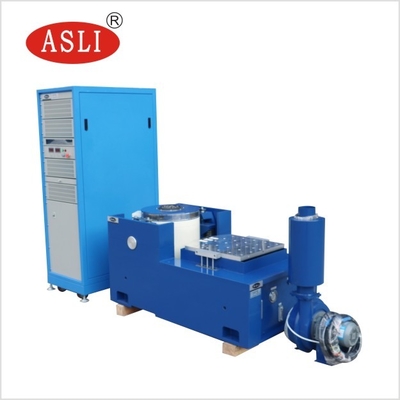

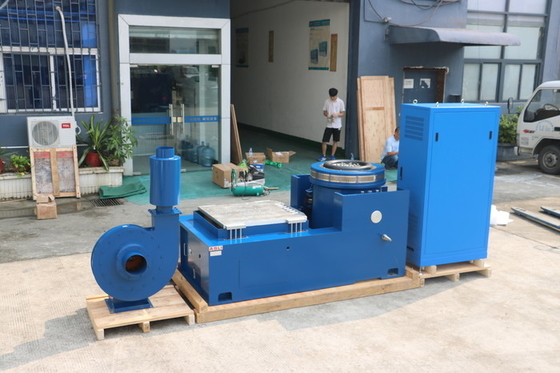

Verticaal & Horizontaal Hoogfrequentie Elektrodynamisch Trillingssysteem
Halve sinusgolf schoktestvan Kenmerken:

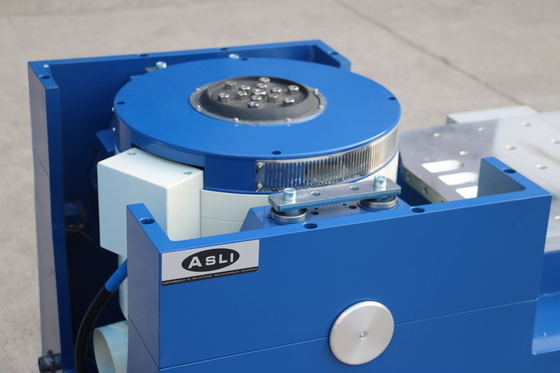

1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetische circuit, lage magnetische fluxlekkage, compacte structuur en rationeel.
3. Tuimelstang rollagers recht en import-georiënteerde composietlichaam stijfheidsoriëntatie, excentrische belastingscapaciteit.
4. Draaipunisolatie fundament gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de lager kleine ballon, het verhogen van de trillingstafelcapaciteit, het verbeteren van de laagfrequente prestaties.

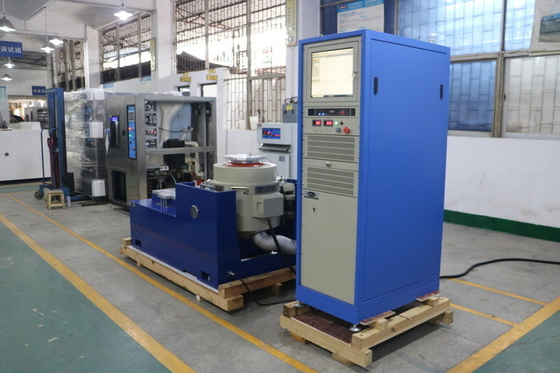

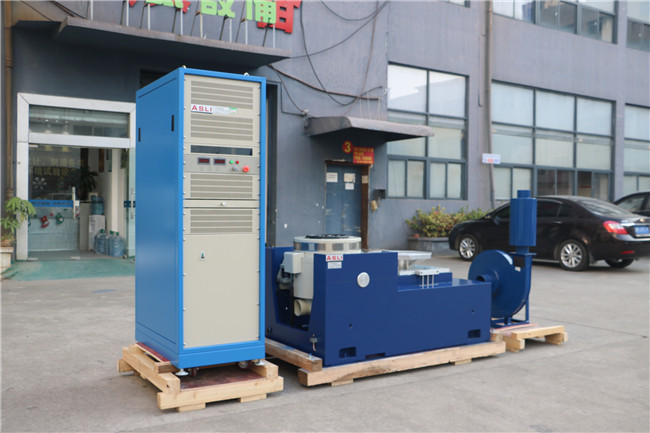

Trillingssysteem (ES-10)
1 Technische parameters voor Verticaal & Horizontaal Hoogfrequentie Elektrodynamisch Trillingssysteem:
(1) Nominale Kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 10000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, Vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Veegfrequentiemodus: lineair, logaritmisch, heen en weer vegen, vaste frequentie
(4) Veegfrequentietijden: 1 tot 32767.
(5) Veegfrequentiestijd: vaste frequentie/enkel 1-3600 minuten, veegfrequentiecurves kunnen worden weergegeven.
(6) Max. Versnelling 1000 m/s 2 (onbelast)
(7) Max. Snelheid: 1,8 m/s
(8) Max. Verplaatsing: 51 mmp-p (onbelast), dubbele piek
(9) Impactverplaatsing: 51 mm
(10) Gewicht van de bewegende spoel: 14 kg
(11) Trillingsrichtingen: Verticale + Horizontale trilling
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ240 mm
(14) Afmeting trillingssysteem (mm): B1046*H660*D783mm
(15) Gewicht trillingssysteem: 900 kg

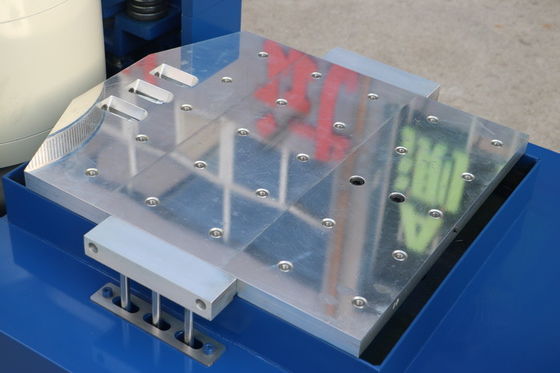

Horizontale stand kenmerken over Trillingstestmachine:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
Horizontale bank en trillingsbank zijn van integraal type, met perfecte structuur, gemak om te installeren en aan te passen.
Statische druktrack, V-vormig, met capaciteit van hellingbestendig en bias-belastingsbestendig.
Ingebouwde oliepomp, goede structuur en eenvoudig te bedienen.
Installatievereiste met trillingstestermachine:
(1) Gebruikers moeten vorkheftrucks en verschuivingstools voorbereiden om de apparatuur te verplaatsen, aangezien deze erg zwaar is, zorg er ook voor
de deur is groot genoeg om de apparatuur binnen te laten
(2) De werkomgeving van de machine moet onder kamertemperatuur zijn en met goede ventilatie. We raden ten zeerste aan om airconditioning te installeren in de werkruimte. De ruimteafstand van de machine’s
linker/rechter/achterkant moet minimaal 700 mm zijn, de voorkant moet minimaal 1500 mm zijn.
Technische parameters over Drie-assige Elektrodynamische Shaker Testmachine voor Productbetrouwbaarheid
| Model | Nominale Sinus Kracht (N) |
Nominale Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale Snelheid (m/s) | Nominale Vervanging (p-p)mm |
Max. Belasting (Kg) | bewegende spoel (Kg) | Afmeting van Bewegende spoel (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Toepassing voor Verticaal & Horizontaal Hoogfrequentie Elektrodynamisch Trillingssysteem :
Wij zijn fabrikant van elektrische trillingsserieproducten, hebben de 'dubbele magnetische circuitstructuur', 'zelfgegenereerde skeletactiecirkels', 'Airborne Support' en 'rollagers en lineaire geleiding', 'draaipuntisolatie' geavanceerde moderne technologie
en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingstest en breedband willekeurige trillingstests, om te worden voltooid
door de klassieke (half - sinus, trapeziumvormig, zaagtandgolf) puls- en schokresponsspectrumtest. Hoogfrequente Trillingstester veel gebruikt
in nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie,
huishoudelijke apparaten en andere gebieden. --- industriële shaker trillingstester
Pakket voor grootkrachtige elektrodynamische trillingsshakersysteem:
PP-folie eerst, en dan 10 mm schuim tussen machine en de behuizing, en de buitenkant is een standaard export multiplex kist.
