Hoogfrequente trillingsteststand ES-30.pdf

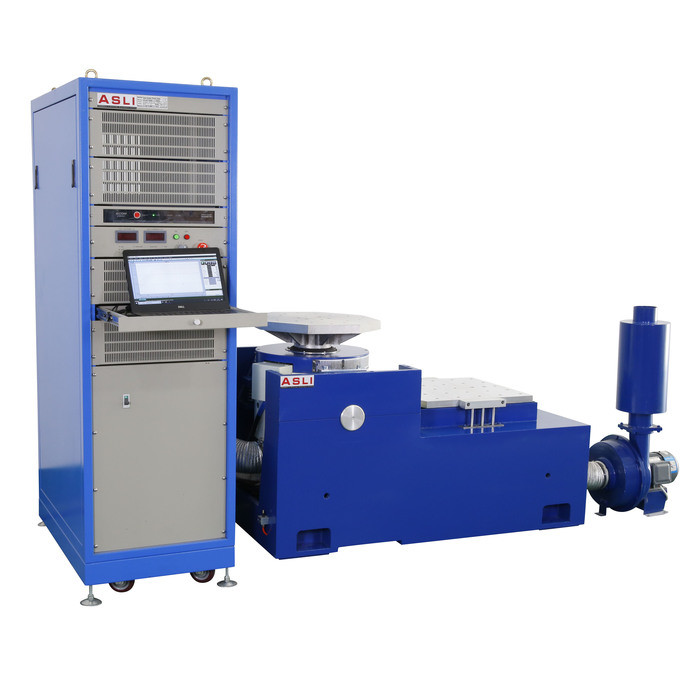

Verticale en horizontale hoogfrequente trillingstestapparatuur met schokreactiespectrumfunctie
Parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) |
verhuizen Spiraal (kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Wij zijn fabrikant van verticale en horizontale hoogfrequente trillingstestapparatuur met schokreactiespectrumfunctie met VENZO-820S-systeemserieproducten,de "dubbelmagnetische schakelstructuur" heeft aangenomen"Zelf gegenereerde skelet actiesirkels", "Airborne Support" en "rollagers en lineaire begeleiding", "trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kunnen in X worden voltooid.,Y,Z drie-assige sinusvormige trillingstest en breedbandrandom trillingstest, te voltooien met de klassieke (halve sinusvormige, trapeziumvormige, zaagtandgolf) puls- en schokresponsspectrumtest.
Elektrodynamische shakers
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lekkage laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5- Nieuw kanaalontwerp en verbeteren van het koeleffect.

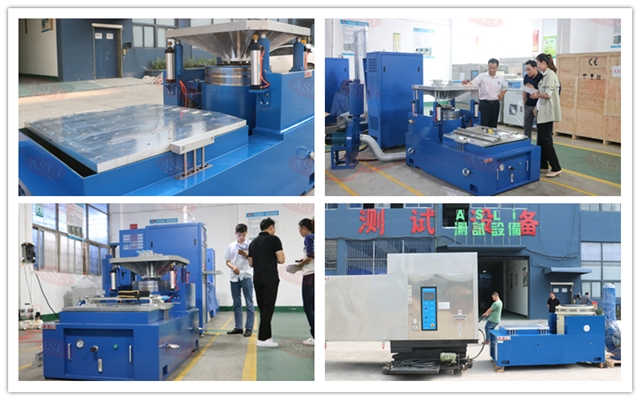

Technische parameters van de verticale expander van het elektrodynamische shakersysteem:
We zijn een lange geschiedenis testapparatuur fabrikant, in de afgelopen 28 jaar, we gewijd aan simulatie milieu testapparatuur en mechanische trillingen en schokken test machine.Verticale en horizontale trillingen Elektrodynamica Type High Frequency Shaker Table is onze ster producten , en we hadden de CE-certificering voor deze machine verkregen.
Als u vragen heeft over Verticale & Horizontale Hoog Frequentie Vibration Testing Equipment met Shock Response Spectrum Functie, neem dan contact met ons op, dank u
