Elektrodynamicatype de Schudbeker van de Hoge Frequentietrilling voor Sinusoïdale Trillingstest
Product Details
| Zonder kracht: | 3000N | Versnelling: | 1.6m/s |
|---|---|---|---|
| Trillingsrichting: | Verticaal | Versnelling: | 100 g |
| Frequentie: | 3~3500 Hz | Kracht: | 380v 3-fase |
| Verplaatsing: | 25 mm | Test: | Sinusoïdaal |
| Markeren |
De Schudbeker 1.6m/s van de hoge Frequentietrilling,De Schudbeker 3500hz van de hoge Frequentietrilling,De sinusoïdale Eleltrodynamische Schudbeker van de Trillingstest |
||
Product Description
Wij zijn een fabrikant van elektrodynamische trillingstesters voor hoge frequenties en series producten voor vermoeiingstests met hoge frequentie. Onze apparatuur maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbel magnetisch circuit, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en cardanaansluitingisolatie.
Deze systemen kunnen X-, Y- en Z-sinusvormige trillingstests over drie assen en breedbandige willekeurige trillingstests uitvoeren, evenals klassieke pulstests (halve sinus, trapezium, zaagtandgolf) en schokrespons spectrumtests. Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | ⌀150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | ⌀150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | ⌀230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | ⌀150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | ⌀230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | ⌀230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | ⌀230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | ⌀240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | ⌀320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | ⌀450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | ⌀450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | ⌀450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | ⌀450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | ⌀450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | ⌀500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | ⌀600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | ⌀650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | ⌀870 |
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte structuur en rationele indeling.
- Rockerstang rollagers met rechte en geïmporteerde composiet stijfheidoriëntatie, die een uitstekende capaciteit voor excentrieke belasting bieden.
- Cardanaansluitingisolatie fundering speciaal voor trillingsisolatie, met handige mobiele installatie.
- Geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van de lagerballon zijn klein, waardoor de capaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
- Binnen een kleine belastingbank kunnen hogere versnelling en werkfrequentie worden gerealiseerd, waardoor de belastingscapaciteit en prestaties van de gehele machinebank worden verbeterd.

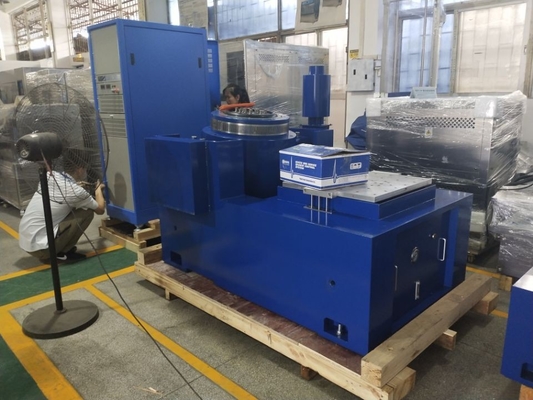

- De horizontale bank en de trillingsbank zijn een integraal type, met een perfecte structuur en gemakkelijke installatie en afstelling.
- Statische drukbaan, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid.
- Ingebouwde oliepomp, goede structuur en eenvoudige bediening.
| Model | Bankafmeting (mm) | Frequentiebereik (Hz) | Gewicht Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| LT0303 | 300×300×26 | 5–1500 | 7.8 |
| LT0303 | 300×300×30 | 5–2000 | 9.0 |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| LT0404 | 400×400×26 | 5–1400 | 13.2 |
| LT0404 | 400×400×30 | 5–2000 | 16.0 |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| LT0505 | 500×500×30 | 5–1500 | 23.1 |
| LT0505 | 500×500×35 | 5–2000 | 27.0 |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| LT0606 | 600×600×30 | 5–1200 | 33.0 |
| LT0606 | 600×600×40 | 5–2000 | 45 |
| LT0707 | 700×700×25 | 5–800 | 36.8 |
| LT0707 | 700×700×30 | 5–1000 | 44.2 |
| LT0707 | 700×700×35 | 5–1500 | 52 |
| LT0808 | 800×800×30 | 5–1000 | 57.7 |
| LT0808 | 800×800×40 | 5–1500 | 76.9 |
| LT0808 | 800×800×45 | 5–2000 | 86.5 |
| LT1010 | 1000×1000×30 | 5–1000 | 89.1 |
| LT1010 | 1000×1000×40 | 5–1300 | 118.8 |
| LT1010 | 1000×1000×50 | 5–1500 | 147 |
| LT1212 | 1200×1200×30 | 5–800 | 126 |
| LT1212 | 1200×1200×40 | 5–1100 | 168 |
| LT1212 | 1200×1200×50 | 5–1400 | 210 |

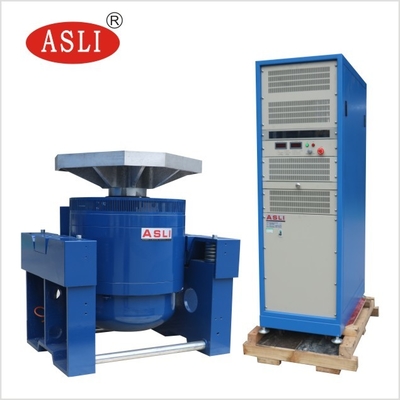

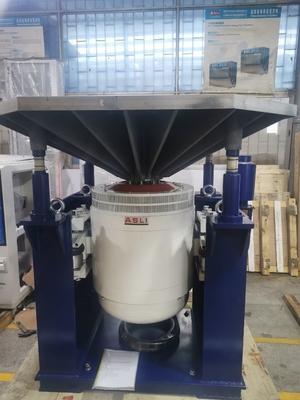

De VT verticale uitgebreide bank en gespecificeerde klemmen zijn met precisie berekend en zorgvuldig ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens een perfecte structuur, hoogwaardig materiaal en vakmanschap.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankafmeting |
|---|---|---|---|
| VT300 | 10 | 2000 | ⌀300 |
| VT400 | 16 | 2000 | ⌀400 |
| VT500 | 25 | 1500 | ⌀500 |
| VT600 | 35 | 1000 | ⌀600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Bank) | 220 | 350 | ⌀1200 |
Als u vragen heeft over de Elektrodynamische Trillingsshaker voor Hoge Frequentie Sinusvormige Trillingstest, neem dan gerust contact met ons op.
