Vibratieproefapparatuur ES-20.pdf

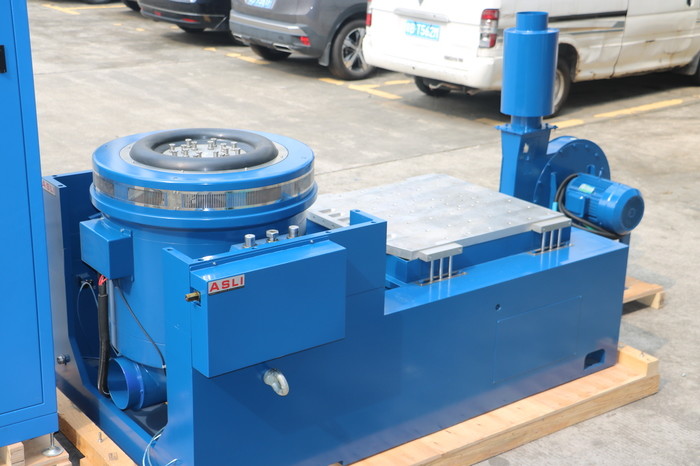

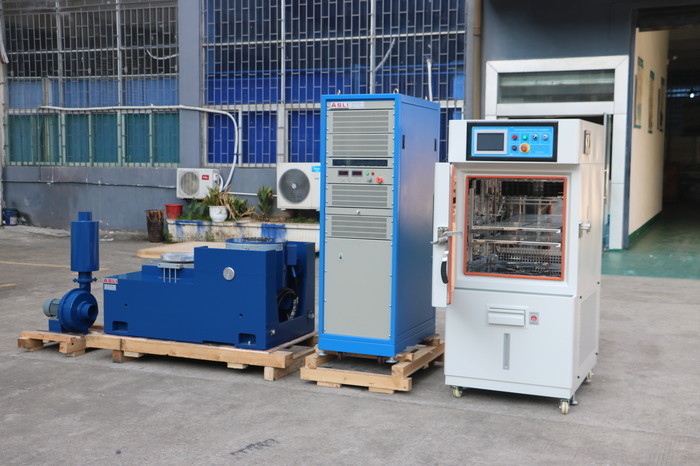

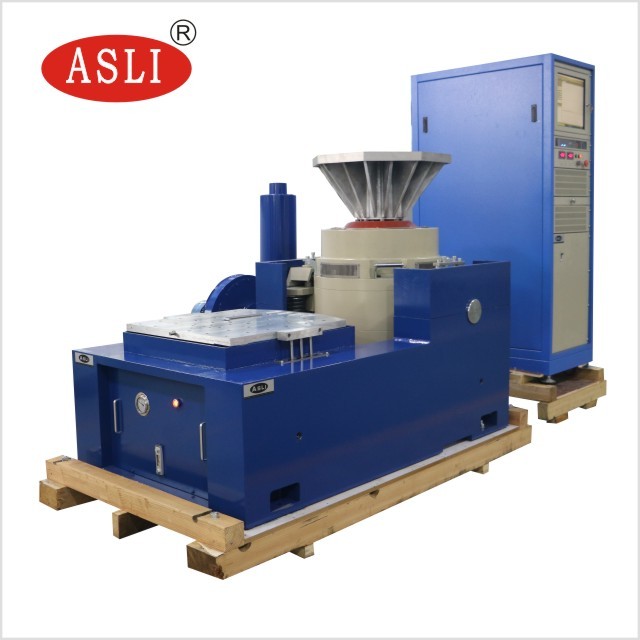

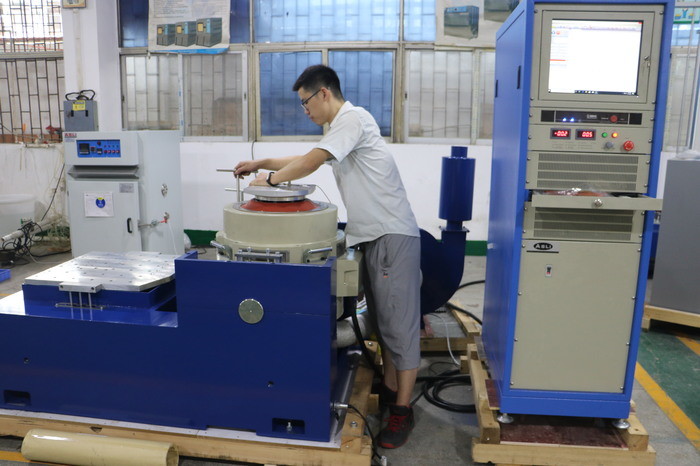

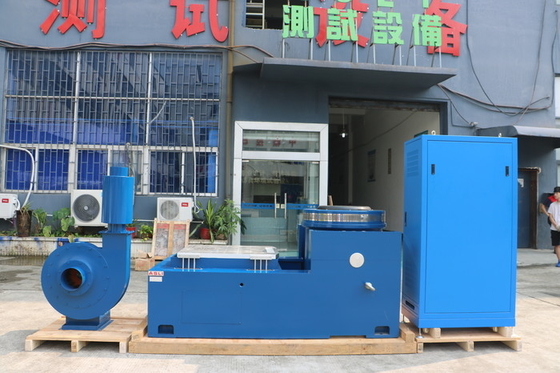

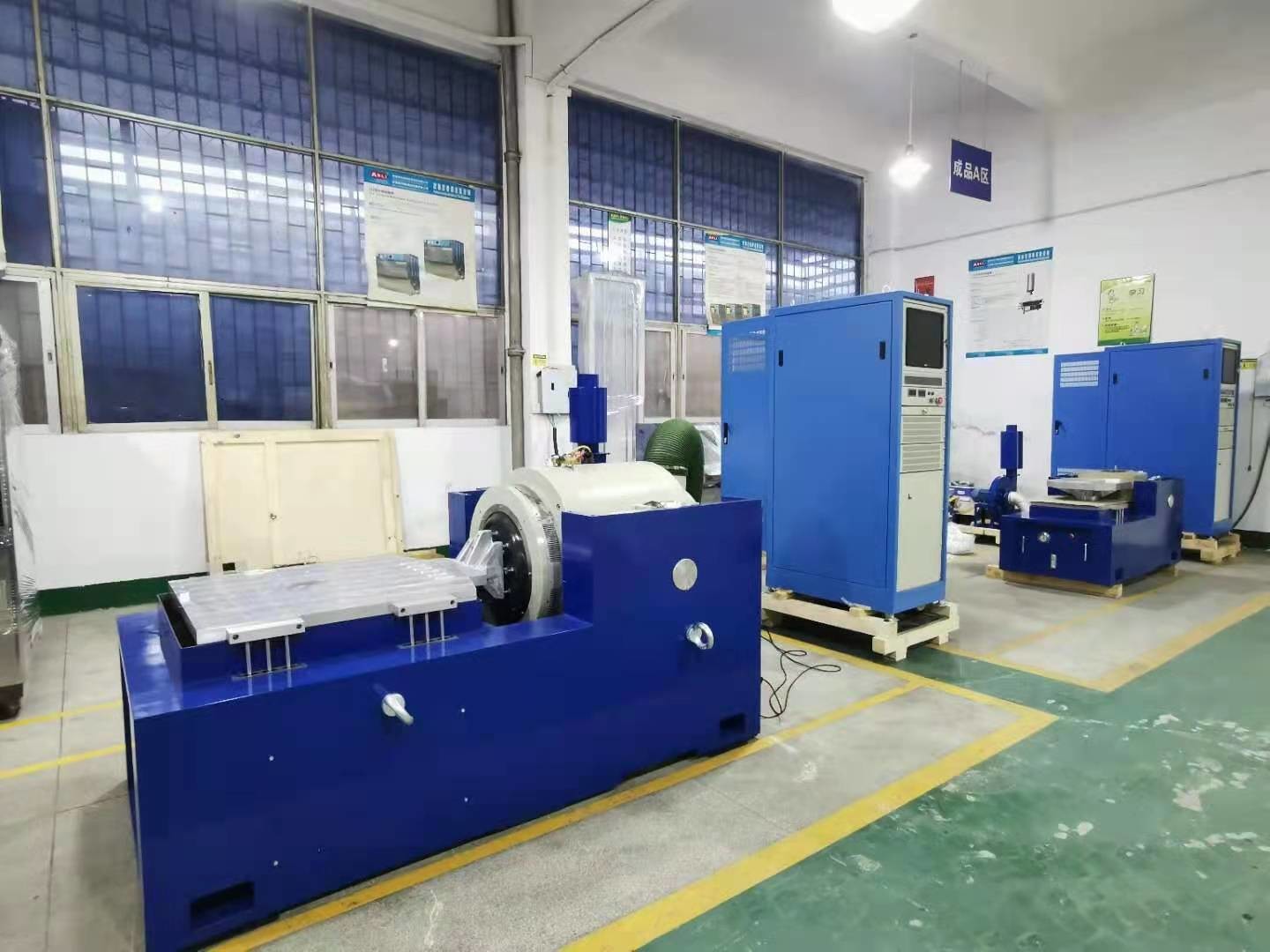

Hoogfrequente industriële trillingstestapparatuur voldoet aan MIL-STD 810F
Toepassing:
Wij zijn fabrikant van elektrodynamische High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester serie producten, aangenomen de 'dubbel-magnetische circuit structuur',"zelfgegenereerde skelet actiekringe", "Airborne Support" en "rollagers en lineaire begeleiding", "trunnion isolation" geavanceerde moderne technologie en speciale technologie, kunnen worden ingevuld in X,Y,Z drieassige sinusvormige trillingen en willekeurige breedbandtrillingenDeze producten worden op grote schaal gebruikt in de nationale defensie, wapenindustrie, luchtvaart, ruimtevaart,communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Hoogfrequente trillingsvermoeidheidstester Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
Hoogfrequente industriële trillingstestapparatuur voldoet aan MIL-STD 810F ttechnische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
horizontale standkenmerken:
1. binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de gehele machinebank te verbeteren.
2De horizontale bank en de trillingsbank zijn integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
3Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Verticale uitgestrekte bankken:
VT verticale verlengde bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens perfecte structuur, hoogwaardig materiaal
en vakmanschap.
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over High Frequency Industrial Vibration Table Test Equipment Comply met MIL-STD 810F, kunt u mij gerust bellen.
