Luchtkoelings Hoge Frequentie Eleltrodynamisch Shaker Vibration Testing Machine Price
Product Details
| sinus kracht: | legering behuizing | Snelheid: | NOKIA FWFA 473040A |
|---|---|---|---|
| Verplaatsing: | 1 LED, meerkleurig instelbaar | Frequentie: | Vloeistofstroomschakelaars |
| laden: | 270 kg | versnelling: | 100G |
| koelmethode: | Luchtkoeling | ||
| Markeren |
Luchtkoelings Eleltrodynamische Schudbeker,Eleltrodynamische Schudbeker 10KN,1.8m/s trilling het Testen Machine |
||
Product Description
Download volledige specificatie: Trillingstestapparatuur ES-10 (PDF)

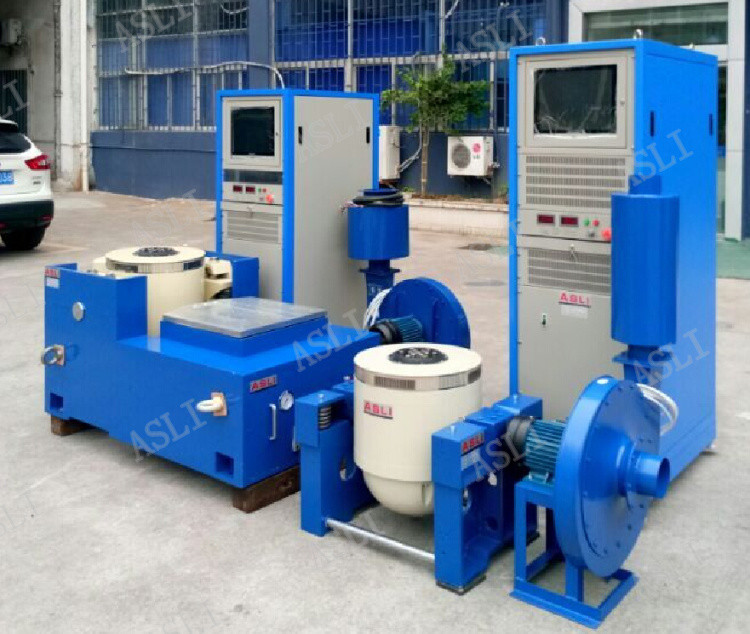

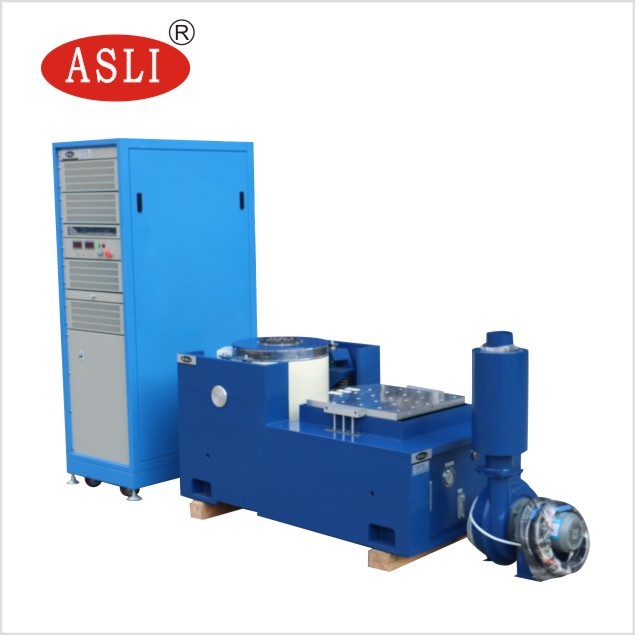

De Air Cooling High Frequency Electrodynamic Shaker is een precisie-vibratietestmachine die is ontworpen voor rigoureuze sinusvormige, willekeurige en schoktestingen over de assen X, Y en Z.Het bevat geavanceerde technologieën, waaronder een dubbelmagnetische circuitstructuur.Dit systeem wordt op grote schaal ingezet in nationale defensie, wapens, luchtvaart,lucht- en ruimtevaart, telecommunicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 10.000 N; willekeurige kracht 10.000 N; schokkracht 20.000 N
- Frequentiebereik:3 Hz tot 3.000 Hz ondersteunt vaste frequentie, heen en weer vegen, sinus, willekeurige en schok modi
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentietijden:1 tot en met 32,767
- Ruimte-frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweep-frequency curves kunnen worden weergegeven
- Max. versnelling:1,000 m/s2 (zonder belasting)
- Max. snelheid:1.8 m/s
- Max. verplaatsing:51 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:51 mm
- Gewicht van de bewegende spoel:14 kg
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ240 mm
- Dimensies van het trillingssysteem:W1060 × H750 × D845 mm
- Gewicht van het trillingssysteem:960 kg
- Inclusief accessoires:Verticale expander van 600 mm × 600 mm en horizontale glijtafel van 600 mm × 600 mm
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-10 Versterker van vermogen 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set
- Koelsysteem 1 set
- Industriële computer 1 set
- Kleurenprinter 1 set (optioneel)
- Versnellingssensor (inclusief uitgangslijn) 1 pc
- Trillingsapparaat 1 set (optioneel; geconfigureerd op basis van het testmonster)
De trillingsregelaar heeft een nieuwste generatie ontwerp met een internationale geavanceerde gedistribueerde systeemarchitectuur.De kern is de nieuwste 32-bits TMS320-serie zwevende punt hogesnelheidsprocessor van TI. Testrapporten worden automatisch gegenereerd in Word-formaat. Tijdens of na het testen kunnen rapporten worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie biedt uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, biedt handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
Als u twijfelt of behoefte heeft aan de prijs van de Air Cooling High Frequency Electrodynamic Shaker Vibration Testing Machine, aarzel dan niet om uw vraag te sturen.
