Big Force Electrodynamics High Frequency Vibration Shaker Table 100g Acceleratie
Product Details
| trillingskracht: | 30000N | Trillingsrichting: | verticaal horizontaal |
|---|---|---|---|
| Sollicitatie: | Auto-onderdelen | Verplaatsing: | 51 mm |
| Tabelmaat: | 1000*1000 mm | Type: | Hoge frequentie |
| Versnelling: | 100g | bewegende rol: | 40KG |
| Markeren |
Elektrodynamica Trillingsschudtafel,Auto-onderdelen Trillingsschudtafel,30000N Willekeurige Trillingstestapparatuur |
||
Product Description

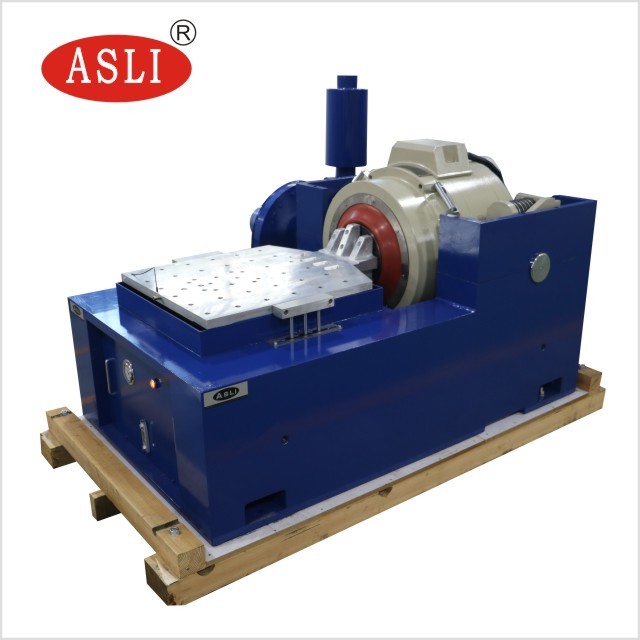

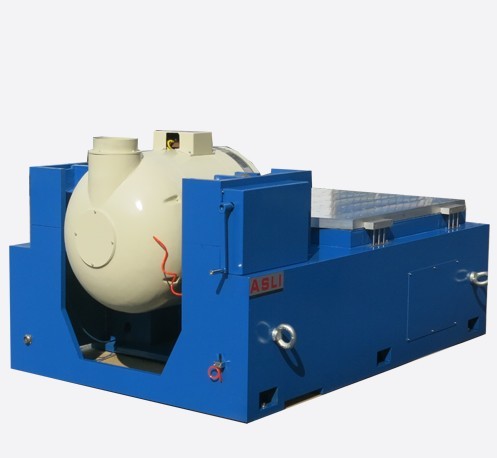

De Big Force Elektrodynamische Type Hoge Frequentie Vibratietafel met 100g Acceleratie is een verticaal en horizontaal frequentie-sweep vibratietest systeem ontworpen voor weerstandstests tegen trillingen. Het wordt veelvuldig gebruikt in de defensie-, luchtvaart-, ruimtevaart-, communicatie-, elektronica-, auto-, huishoudelijke apparaten- en andere industrieën.
Deze apparatuur is ontworpen voor het ontdekken van vroege storingen, het simuleren van werkelijke arbeidsomstandigheden en het uitvoeren van structurele sterkte-tests. Het brede toepassingsgebied en de opmerkelijke, betrouwbare testresultaten maken het een essentieel hulpmiddel voor kwaliteitsborging en productvalidatie.
Het systeem ondersteunt sinusgolf-, FM-, sweep-, programmeerbare, frequentievermenigvuldiger-, logaritmische, maximale acceleratie-, amplitudemodulatie- en tijdbesturingsmodi. Het beschikt over volledige computerbesturing met eenvoudige instellingen voor vaste acceleratie en vaste amplitude. Elke eenheid ondergaat een continue storingsvrije bedrijfstest gedurende 3 maanden om stabiele prestaties en betrouwbare kwaliteit te garanderen.
Download Hoge Frequentie Vibratietestbank ES-30 (PDF)
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Tafelgrootte | 1000 × 1000 mm |
|---|---|
| Materiaal | Aluminiumlegering |
| Dikte | 40 mm |
| Max. Werkfrequentie | Sinus 1000 Hz, Willekeurig 1200 Hz |
| Expandergrootte | 1000 × 1000 mm |
|---|---|
| Materiaal | Aluminiumlegering |
| Max. Werkfrequentie | Sinus 500 Hz, Willekeurig 1000 Hz |
| Max. Uitgangsvermogen | 42 kVA |
|---|---|
| Frequentierespons | >65 dB |
| Uitgangsspanning | 100 Vrms |
| Conversie-efficiëntie | >90% |
| Vermogen | 15 kW |
|---|---|
| Luchtvolume | 0.66 m³/min |
| Luchtdruk | 0.08 kgf/cm² |
| Diameter Luchtbuis | 200 mm |
De Big Force Elektrodynamische Type Hoge Frequentie Vibratietafel met 100g Acceleratie kan ook worden gecombineerd met een temperatuur-vochtigheid testkamer voor uitgebreide omgevings tests.
Als u meer informatie nodig heeft over de Verticale Horizontale Frequentie-Sweep Vibratietestapparatuur voor Weerstandstests tegen Trillingen, neem dan gerust contact met ons op.
Product Highlights
De ES-30 elektrodynamische schudder levert een kracht van 30.000 N, een versnelling van 100 g, een verplaatsing van 51 mm en een tafel van 1000 x 1000 mm voor het testen van auto-onderdelen. Verticale/horizontale werking, een bewegende spoel van 40 kg, een versterker van 42 kVA en een efficiëntie van 90% zorgen voor betrouwbare, hoogfrequente trillingsweerstandstesten.
