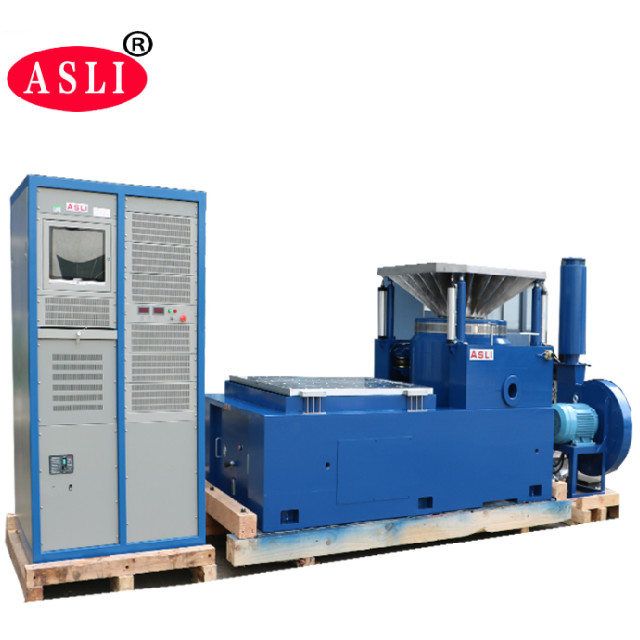

Hoogfrequente trillingsteststand ES-30.pdf
Voor welke branche is de shaking table geschikt?
Productbeschrijving
Vibration Test Equipment heeft de dubbelmagnetische schakelstructuur, zelf gegenereerde skelet-actiecirkel, Airborne Support en rollagers en lineaire begeleiding aangenomen.Trunnion isolatie geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum test.
Niet alleen beperkt tot auto-onderdelen, maar ook veel gebruikt op het gebied van nationale defensie, wapen, luchtvaart, ruimtevaart, communicatie, elektronica, elektrisch apparaat,transport- en huishoudelijke apparaten.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie. Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

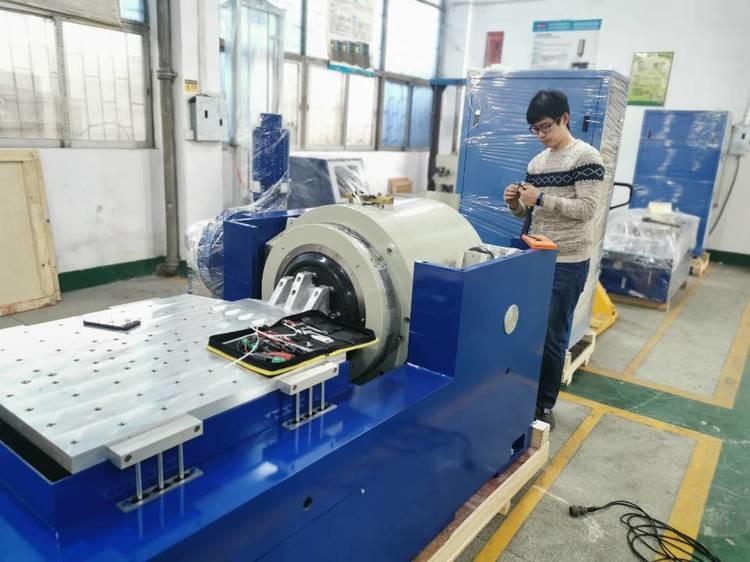

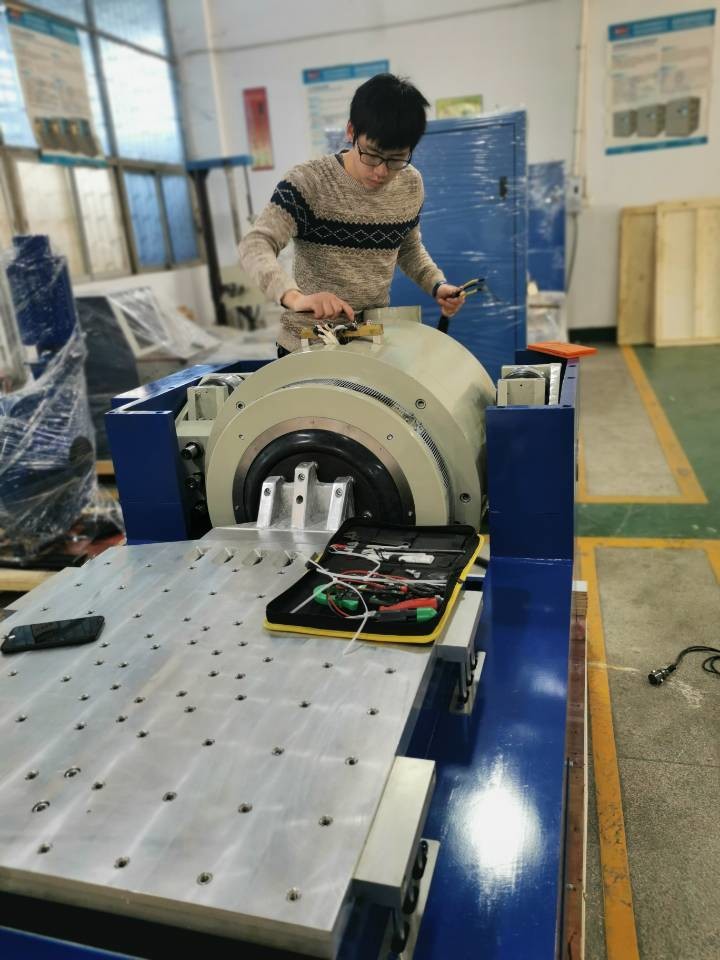

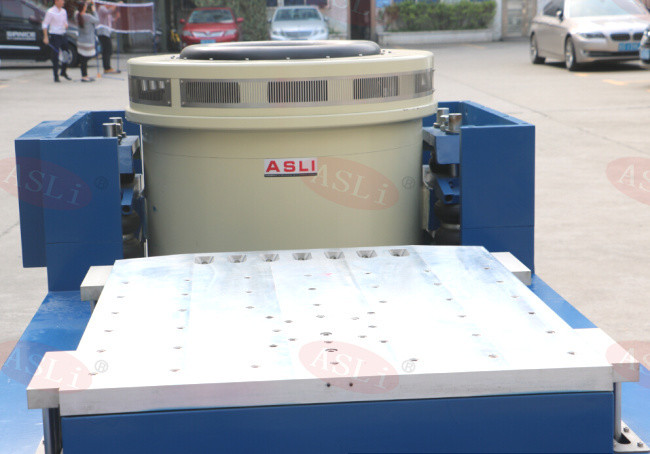

Technische parameters van de horizontale expander:
Technische parameters van verticale expander:
Tafelgrootte kan worden aangepast~
Vibration Shaker kan worden gecombineerd met klimaatkamer:
Welkom bij uw vraag~ ^_^
