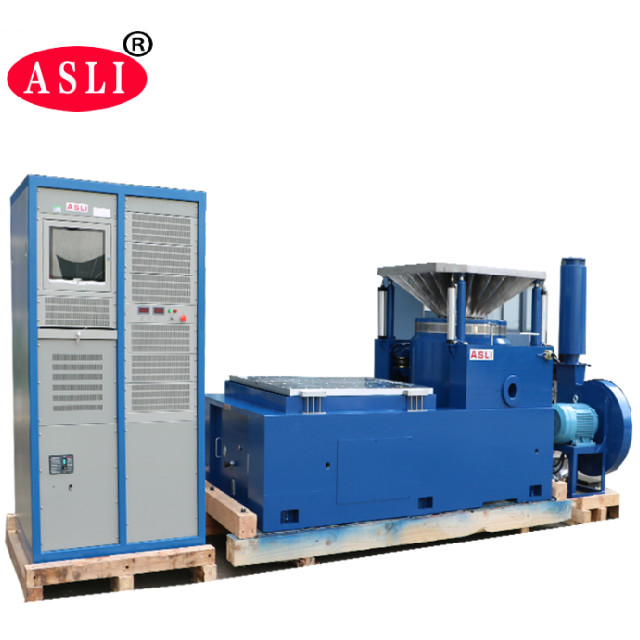

Test van Shaker For Battery Pack Reliability van de sinus de Willekeurige Eleltrodynamische Trilling

Wij zijn een fabrikant van Electrodynamische Hoogfrequente Vibratieshaker-serieproducten. Onze systemen maken gebruik van geavanceerde moderne technologieën, waaronder een dubbel magnetisch circuit, zelfopwekkende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en trunnionisolatie. Deze technologieën maken de voltooiing mogelijk van X-, Y-, Z-sinusvormige vibratietests en breedbandige willekeurige vibratietests, evenals klassieke pulstests (halve sinus, trapezium, zaagtandgolf) en schokrespons spectrumtests.

Deze producten worden veelvuldig gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.

1. Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Dubbel magnetisch circuit, lage magnetische fluxlekkage, compacte en rationele structuur.
3. Rockerstang rollagers recht en import-georiënteerde composietlichaam stijfheid oriëntatie, met excentrieke belastingscapaciteit.
4. Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
5. Geavanceerde technologie bewegend rond systeem om hoge betrouwbaarheid van de dynamische cirkel te garanderen.
6. Nieuw kanaalontwerp om het koelingseffect te verbeteren.
7. Statische stijfheid en dynamische stijfheid van de kleine ballon van het lager, verhogen de capaciteit van de vibratietafel en verbeteren de laagfrequente prestaties.

1. Nominale kracht: sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N.
2. Frequentiebereik: 3Hz tot 3500Hz; vaste frequentie, heen en weer vegen, sinus, willekeurig, schok.
3. Sweep-frequentiemodus: lineair, logaritmisch, heen en weer vegen, vaste frequentie.
4. Sweep-frequentie tijden: 1 tot 32767.
5. Sweep-frequentie tijd: vaste frequentie/enkel 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven.
6. Max. versnelling: 1000 m/s² (ongeladen).
7. Max. snelheid: 1.6 m/s.
8. Max. verplaatsing: 25 mm p-p (ongeladen), dubbele piek.
9. Impactverplaatsing: 25 mm.
10. Gewicht van de bewegende spoel: 3.5 kg.
11. Vibratierichtingen: verticaal.
12. Vibratiegolf: sinus, willekeurig, schok.
13. Diameter van de bewegende spoel: Φ150 mm.
14. Afmetingen vibratiesysteem: B750 × H599 × D680 mm.
15. Gewicht vibratiesysteem: 490 kg.

1. Dubbel magnetisch circuit zorgt voor een hoge magnetische veldsterkte en vermindert fluxlekkage. Een speciale ontmagnetiseringsstructuur kan de fluxlekkage tot onder de 1 mT verminderen.
2. U-vormige veer, rollen en lineaire lagers bieden sterke weerstand tegen afbuigende belasting.
3. Luchtveren worden gebruikt voor trillingsisolatie; het vibratiesysteem werkt stabiel, zelfs met zware belasting, zonder dat een speciale fundering nodig is.
4. Beschermingsapparaten zijn voorzien voor oververhitting, overbelasting, overstroom, overspanning en overmatige verplaatsing van de vibratietester. Elektrische netwerkbeveiligingsapparaten omvatten overspanning, onderspanning en faseverlies. Aandrijfvermogenbeveiliging omvat stroombegrenzing, soft-start, overtemperatuur, kortsluiting en modulefoutbeveiliging.
5. Kan sinus-, willekeurige en impactomgevingstests voltooien.
6. Dit systeem heeft minimale vereisten voor spanningsfluctuatie — ≤±10% is acceptabel.
7. Dit systeem heeft minimale vereisten voor aardingsweerstand — ≤4Ω is acceptabel.
8. Hoge betrouwbaarheid, vooral geschikt voor langdurig gebruik.

1. Binnen een kleine laadbank realiseert het hogere versnelling en werkfrequentie, waardoor de laadcapaciteit en prestaties van de gehele machinebank worden verbeterd.

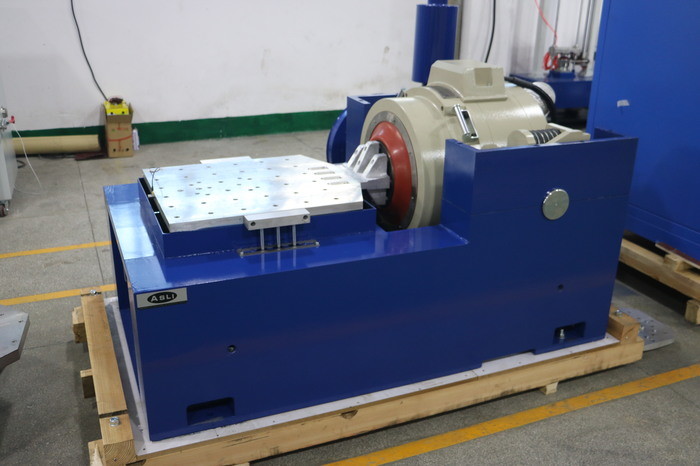

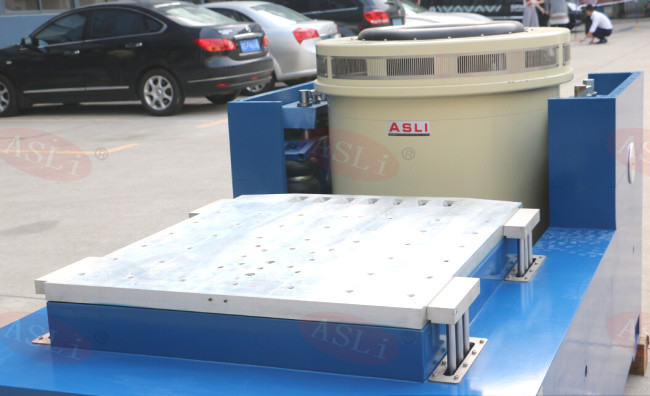

2. De horizontale bank en de vibratiebank zijn een integraal type, met een perfecte structuur en gemakkelijke installatie en afstelling.
3. Statische drukbaan, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid. Ingebouwde oliepomp, goede structuur en eenvoudige bediening.

VT verticale uitgebreide bank en gespecificeerde klemmen zijn met precisie berekend en zorgvuldig ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens een perfecte structuur, hoogwaardig materiaal en vakmanschap.
