Beschrijving Toepassing:
Hoogfrequente elektrodynamische type trillingsmeter met schokreactiespectrumfunctieHet is een van de meest gebruikte methoden voor het opvoeden, onderzoeken en laboratorium.met de dubbele magnetische schakelstructuur, zelf gegenereerde skeletwerkingscirkels, luchtgesteunde steun en rollagers en lineaire begeleiding,Trunnion isolatie geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum testDeze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
| Model: ES-30 | |
|---|---|
| Sinusstoot | 3000 kgf |
| Willekeurige stuwkracht | 3000 kgf |
| Schokdrijfkracht | 6000 kgf |
| Frequentiebereik | 3 tot en met 2800 Hz |
| Voortgezette verplaatsing | 51 mm |
| De gevolgen van verplaatsing | 51 mm |
| Maximale snelheid | 1.8m/s |
| Maximale versnelling | 981 m/s2 |
| Bewegende spoeldiameter | Φ450 mm |
| Laat excentrisch moment toe | > 196 N.m. |
| Laadverbindingspunt | 6 piont |
| Equivalente massa van bewegende onderdelen | 40 kg |
| Schroefgrootte van de bureaubladen (standaard) | M10 |
| richting van de trilling | verticale +horizontale trillingen |
| Frequentie van de axiale isolatie | 3 Hz |
| Maximale belasting | 500 kg |
| Magnetische fluxlekken | < 1 mT |
| Afmetingen (zonder verpakking) | 1000 mm × 550 mm × 850 mm |
| Vibratietafel Gewicht | 1300 kg |
Vibratieproefmachine kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel draagcapaciteit, verbeteren van de lage frequentie prestaties.

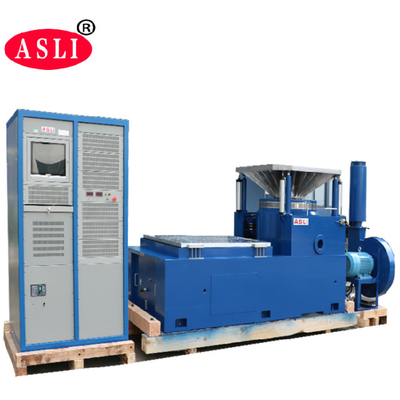

Samenstelling vanHoogfrequente elektromagnetische trillingstestmachine:

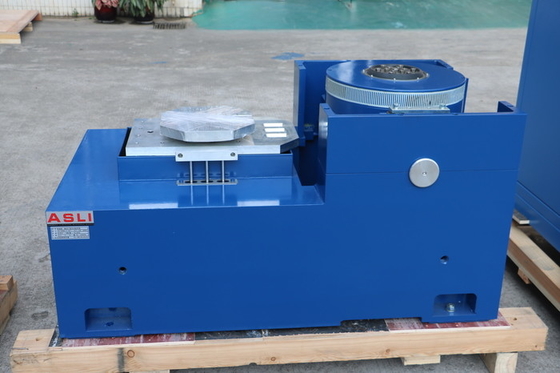

Trillingstestbank, vermogenversterker, koelventilator, glijtafel, verticale expander
