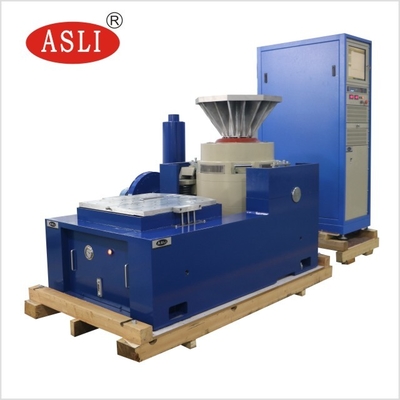

1000kg. F Verticaal en Horizontaal Trillingslijst het Testen Materiaal voor Autodelen
Product Details
| Zonder kracht: | 6000N | Versnelling: | 1.8m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3~3500 Hz |
| laden: | 180 kg | Versnelling: | 100 g |
| beugel: | 450 mm | Tafelgrootte: | 500 x 500 mm |
| Markeren |
1000kg. F Trillingslijst het Testen Materiaal,Eleltrodynamisch Trillingslijst het Testen Materiaal,1.8m/s trilling het Testen Materiaal |
||
Product Description

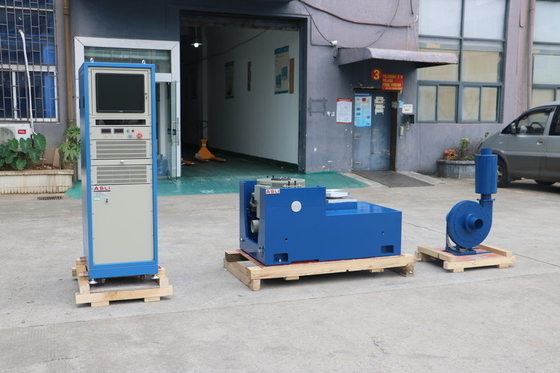

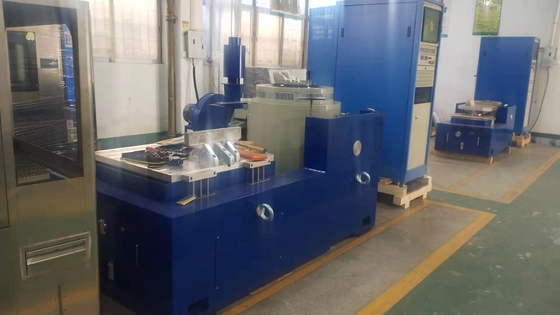

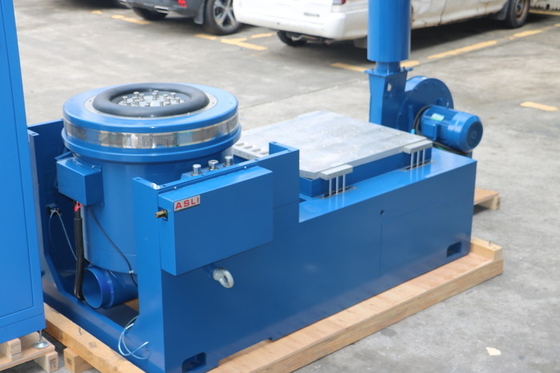

De1000kg.f Verticale en horizontale trillingstafel-testapparatuuris een elektrodynamisch trillingsschakersysteem ontworpen voor willekeurige, sinus- en schoktests.en huishoudelijke apparaten.
Deze apparatuur is ontworpen voor het vroegtijdig detecteren van storingen, het simuleren van werkelijke werkomstandigheden en het testen van de sterkte van de constructie.Het brede toepassingsgebied en de betrouwbare testresultaten maken het een essentieel instrument voor kwaliteitsborging en productvalidering.
Het systeem ondersteunt sinusgolf, FM, sweep, programmeerbaar, frequentievermenigvuldiger, logaritme, maximale versnelling, amplitude modulatie en tijdscontrole functies.Het biedt volledige computercontrole met eenvoudige vaste versnelling en vaste amplitude modiElke eenheid wordt gedurende 3 maanden continu zonder storing in bedrijf gehouden, waardoor een stabiele prestatie en betrouwbare kwaliteit worden gewaarborgd.
| Artikel 1 | Beschrijving |
|---|---|
| Sinuskracht | 10 000 N |
| Schokkracht | 20000KN |
| Frequentiebereik | 5 tot 3000 Hz |
| Verplaatsing | 51 mm |
| Max. snelheid | 1.8 m/s |
| Max. versnelling | 981 m/s2 (zonder belasting) |
| Diameter van de beugel | 200 mm |
| Toegelaten belastingkoppel | > 300 N•m |
| Effectieve massa van het harnas | 6 kg |
| Max. Laadcapaciteit | 100 kg |
| Magnetische lekken | ≤ 1 mT |
| Frequentie van isolatie van axiale trillingen | 3 Hz |
| Bevestiging van de lading | 16 inzetstukken van roestvrij staal M8 |
| Afmetingen (L × W × H) | 850 × 665 × 760 mm |
| Ongeveer Gewicht | 990 kg |
De volgende tabel geeft een overzicht van de beschikbare modellen voor de trillingstestbank voor automobielbatterijen EN50604 / IEC62133 / UN38.3, geschikt voor laboratoriumtests.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie voor een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, biedt handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
