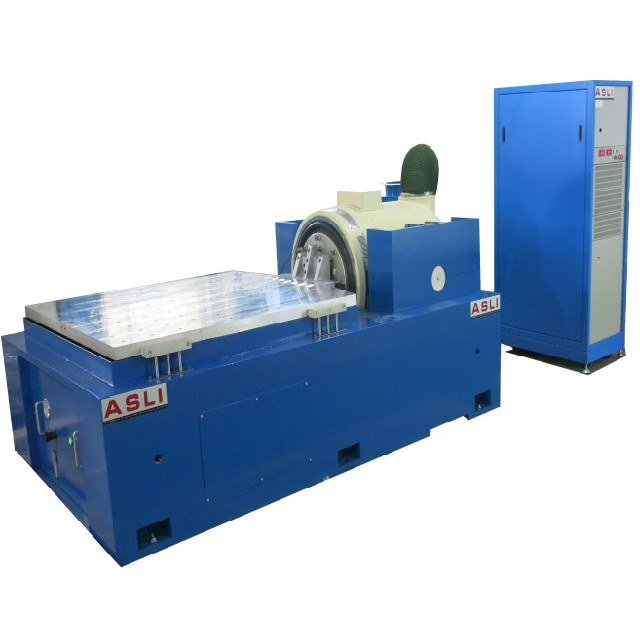

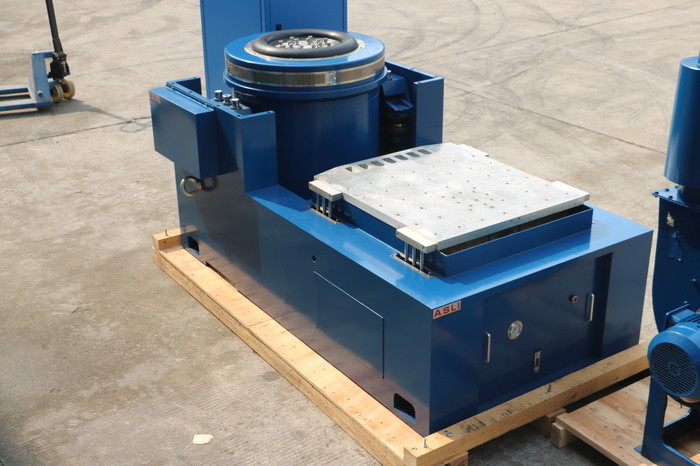

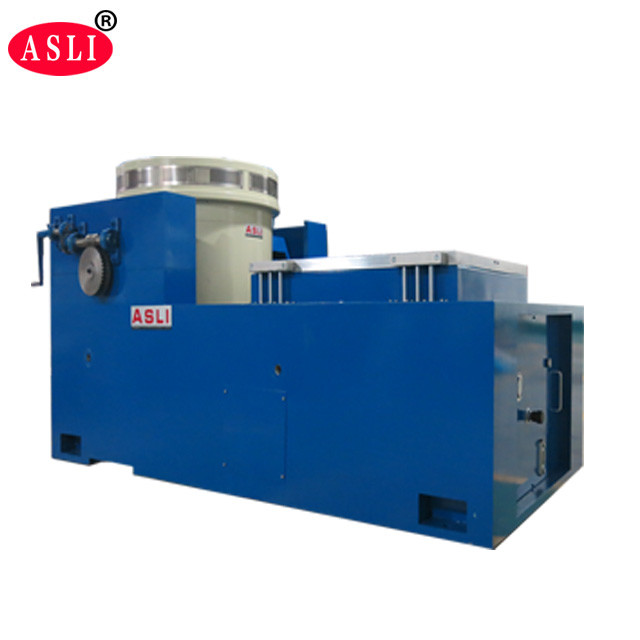

3 Meetapparaat van as het Mechanische Shaker Table Vibration Machine Electrodynamics
Product Details
| SINE FORCE: | 6000N | Versnelling: | 1.6m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3~3500 Hz |
| laden: | 180 kg | Versnelling: | 100 g |
| beugel: | 230 mm | ||
| Markeren |
6000N mechanisch Shaker Table,Eleltrodynamisch Mechanisch Shaker Table,Mechanische Eleltrodynamische Trillingsschudbeker |
||
Product Description
De High Frequency Vibration Shaker gebruikt geavanceerde moderne technologieën, inclusief een dubbele magnetische circuitstructuur, zelf gegenereerde skelet actiekringe, luchtondersteuning,rollagers en lineaire begeleidingHet is geschikt voor het uitvoeren van X, Y en Z drie-assige sinusvormige trillingen tests en breedband willekeurige trillingen tests,evenals klassieke (half-sinus) puls- en schokreactiespectrumonderzoekenDeze apparatuur wordt veel gebruikt in de nationale defensie, wapen, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N
- Frequentiebereik:5 Hz tot 3500 Hz
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentie van het schuiven:1 tot en met 32767
- Frequentietijd:Vaste frequentie/eenvoudige 1 ∼3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
- Max. versnelling:1000 m/s2 (zonder belasting)
- Max.180 kg
- Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:25 mm
- Gewicht van de bewegende spoel:6.5 kg
- Vibratierichting:Verticaal
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ230 mm
- Afmeting van het trillingssysteem (mm):W850 × H750 × D550 mm
- Gewicht van het trillingssysteem:590 kg

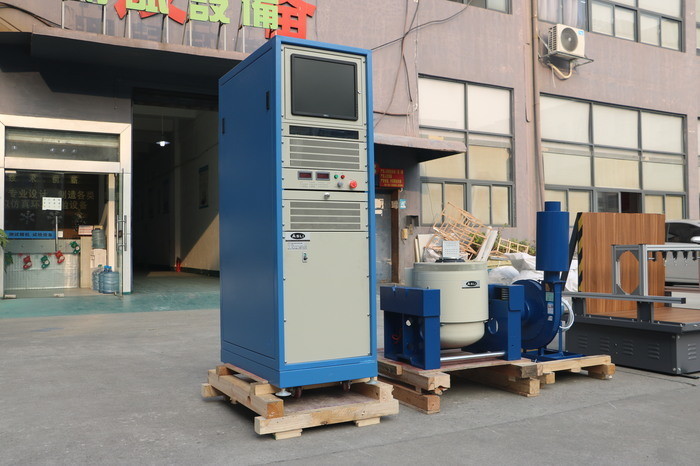

- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-6 Versterker van de stroom 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set
- Koelsysteem 1 set
- Industriële computer 1 set
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Opmerking: het model ES-6 wordt als primaire configuratie aangeduid.
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker Rod-rollagers met een rechte en importgerichte rigiditeitsoriëntatie van het composiet, die een uitstekende excentrische laadcapaciteit bieden.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, biedt handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
