ISTA / ASTM Package Strength Integrity Random Vibration Shaker Tester Op maat
Werk je aan je testpakket dat...
De geschiktheid voor eindgebruik worden geverifieerd.
Hulp bij het oplossen van problemen met de huidige verpakkingen
Identificeren van mogelijke kostenbesparingen in verpakkingen
Een technisch middel voor het vergelijken van pakketopties
Bepalen of controleren of aan de vereisten van een specificatie, regelgeving of contract is voldaan
Het verstrekken van standaardgegevens voor kwaliteitsborging
Bewijs voor productverantwoordelijkheid, octrooien of productclaims
Voorspellen van de prestaties van een pakket tijdens distributie en gebruik door uw klanten
Voor het trillingstestsysteem, bereidt u zich voor hieronder en stuur uw vraag, we zullen u helpen om u een geschikt model te aanbevelen
Beschrijving van het monster
De testmassa van het monster
Afmetingen van het monster
Testprofiel indien beschikbaar
Maximale versnelling van de test
Test in de richting X, Y, Z of alleen in de richting Z
Hoogfrequente trillingsteststand ES-30.pdf
Model specificatie in beeld
| Systeemspecificatie | |||
| Systeemmodel: | ES- 60 | ||
| Frequentiebereik: | 3 tot en met 2800 | ||
| Nominale kracht | Sinus N | 60000 | |
| Willekeurig N | 60000 | ||
| Schok N | 120000 | ||
| Maximale Acc. | Sinus (m/s2) | 1000 | |
| Willekeurig (m/s2 rms) | 1000 | ||
| Schok ((m/s2) | 2000 | ||
| Maximaal Vel. | Sinus (m/s2) | 1.8 | |
| Schok ((m/s2) | 1.8 | ||
| Maximale Disp. | Maximale reistijd mm (p-p) |
51 | |
| Bewegende spoel | 50 kg | ||
| Afmetingen van de bewegende spoel | Dia 450 mm | ||
| Maximale belasting: | 750 kg | ||
Andere verkrijgbare trillingsschakers
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibratie-voorbeeld voor willekeurig onderzoek
Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.Technische parameters van de horizontale trillingstabel (test op de as X, Y)
Technische parameters van de verticale trillingstabel ((Z, test op de as):

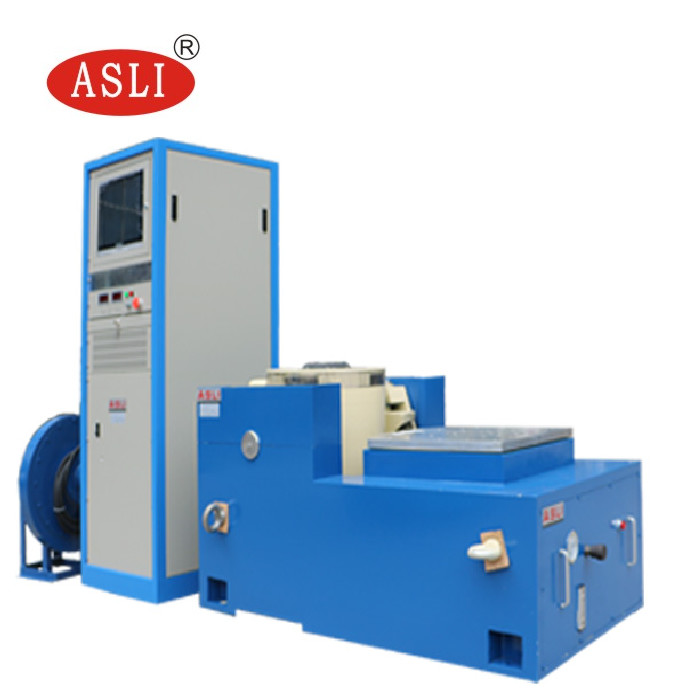

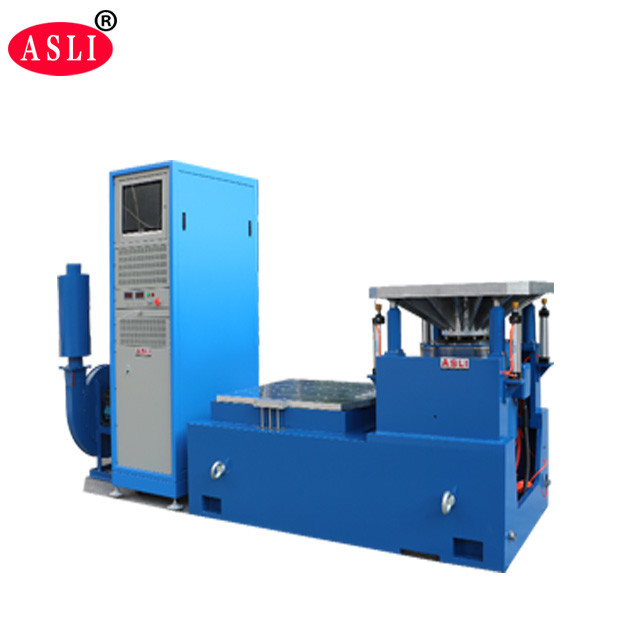

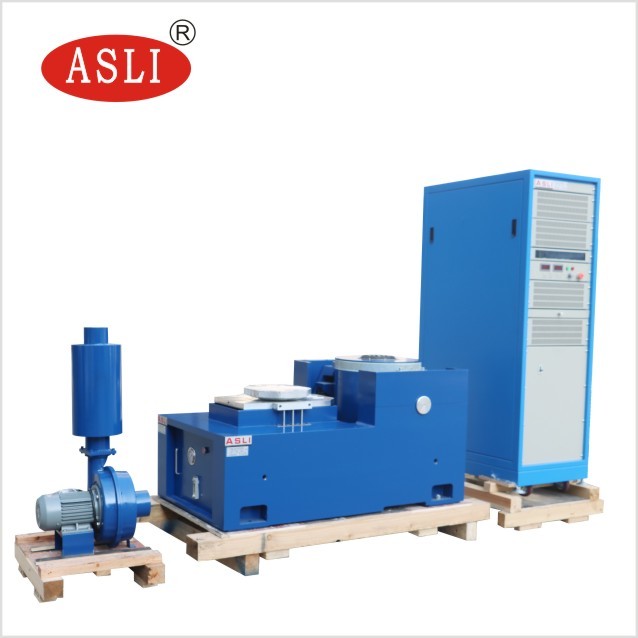

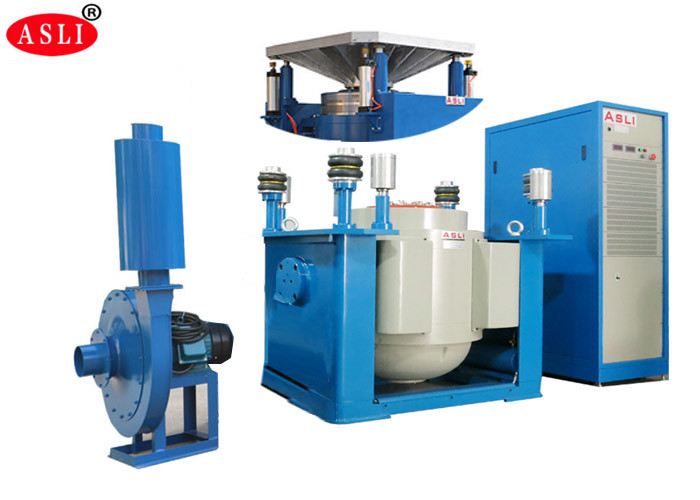

Foto's voor verwijzing:
Klantbezoek ASLi Company:
