Vibratieproefapparatuur ES-20.pdf

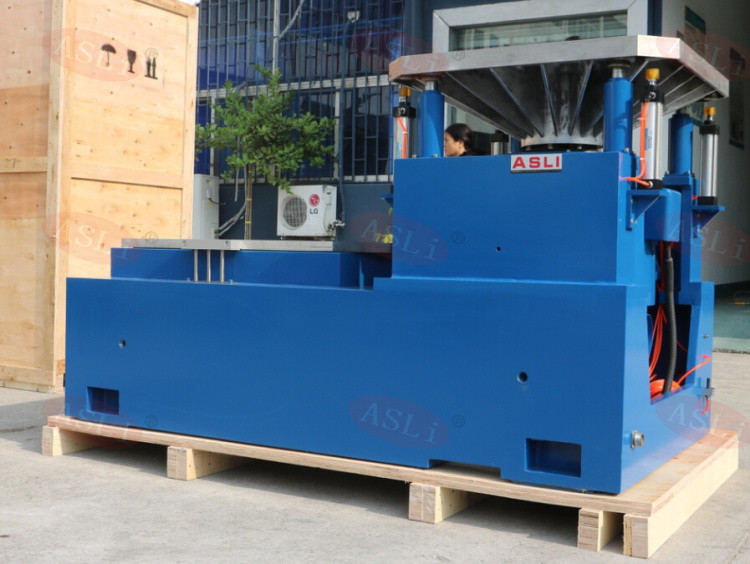

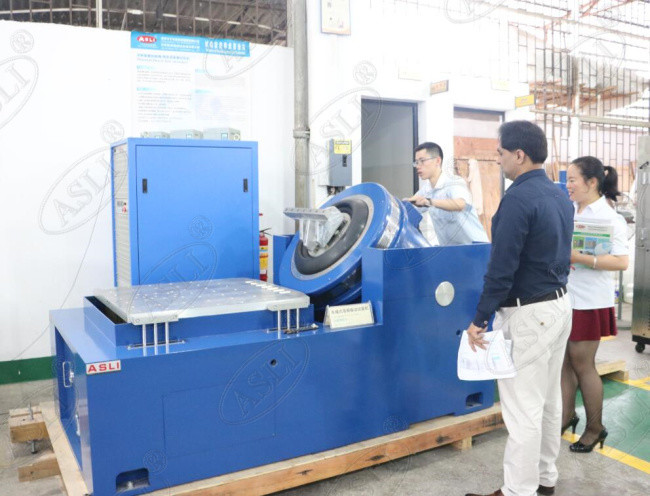

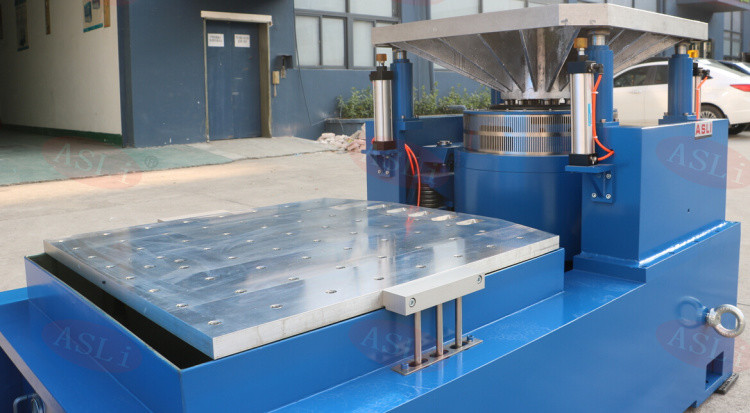

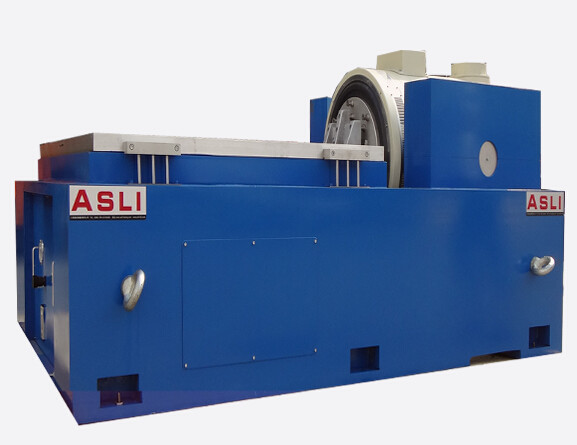

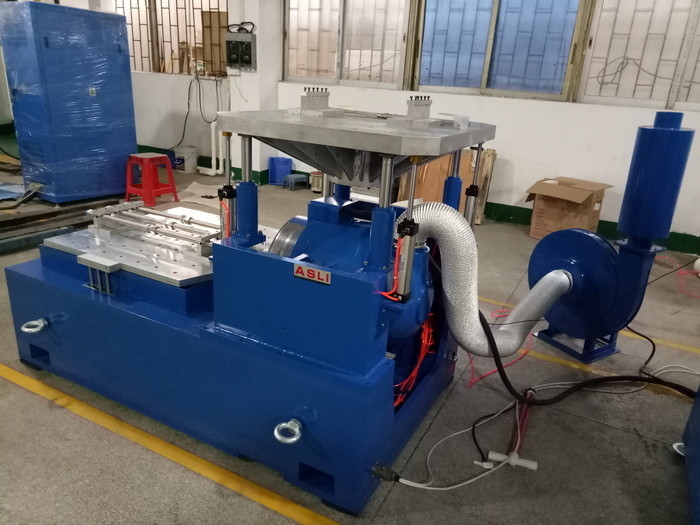

Elektromagnetische laboratoriumtoetsapparatuur voor trillingstafel met drie assen volgens ASTM D999-01
Waarom ASLI kiezen voor trillingsonderzoek?
ASLI, een toonaangevende schok- en trillingstestapparatuur leveranciers en fabrikanten in China.Behalve gewone producten leveren we OEM-diensten.
Kenmerken:
een dubbelmagnetische structuur;
met een vermogen van niet meer dan 50 W;
Pneumatische belastingondersteuning;
een robuust trunnionontwerp met luchtisolatie;
actief ophangsysteem van de armature;
Kleine golfvormvervorming, hoge draagkracht, goede geleidingskwaliteit;
Beschermingsfuncties voor veiligheidsvergrendeling;
Goede compatibiliteit met de hoofdverruiming van de glijtafel, de klimaattestkamer, de luchtisolatie, enz.
Technische parameters van de horizontale expander:
technische parameters van de verticale expander:
| Model |
Nominale sinus Kracht(N) |
Geclassificeerd willekeurig Kracht(N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid (m/s) |
Geclassificeerd- Ja.plaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel (kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Verpakking: Eerst PP-film, dan 10 mm schuim tussen de machine en de behuizing, en buiten is standaard export plywood behuizing.
Als u meer informatie nodig heeft over de apparatuur voor het testen van elektromagnetische laboratoriumtrillingen met ASTM D999-01-standaard, kunt u mij gerust contacteren.
